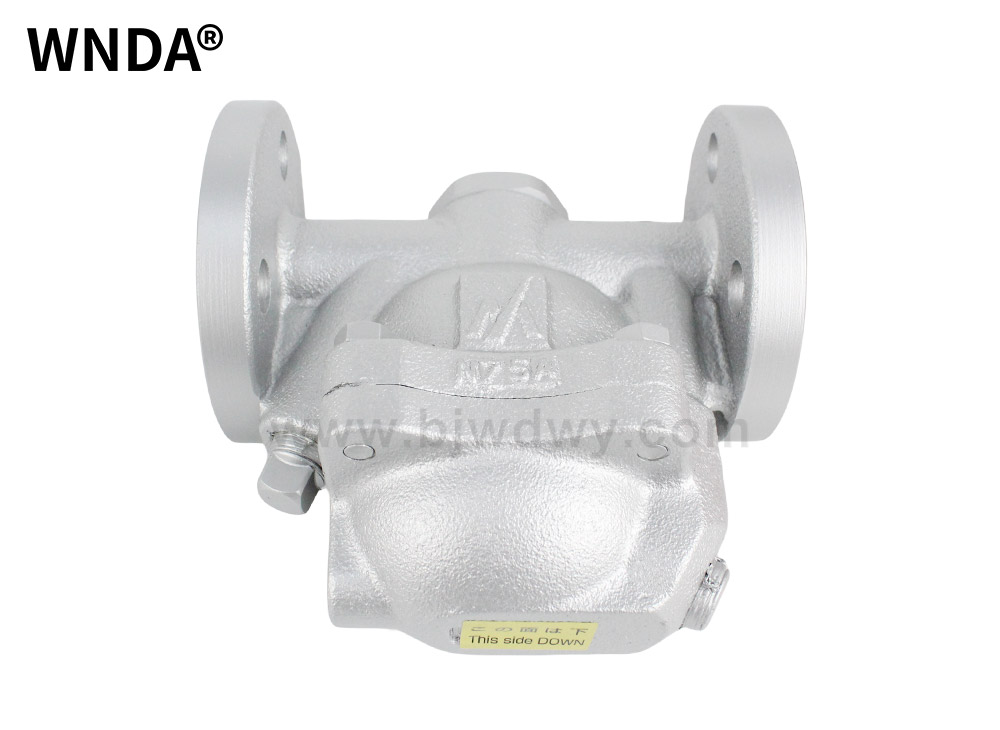

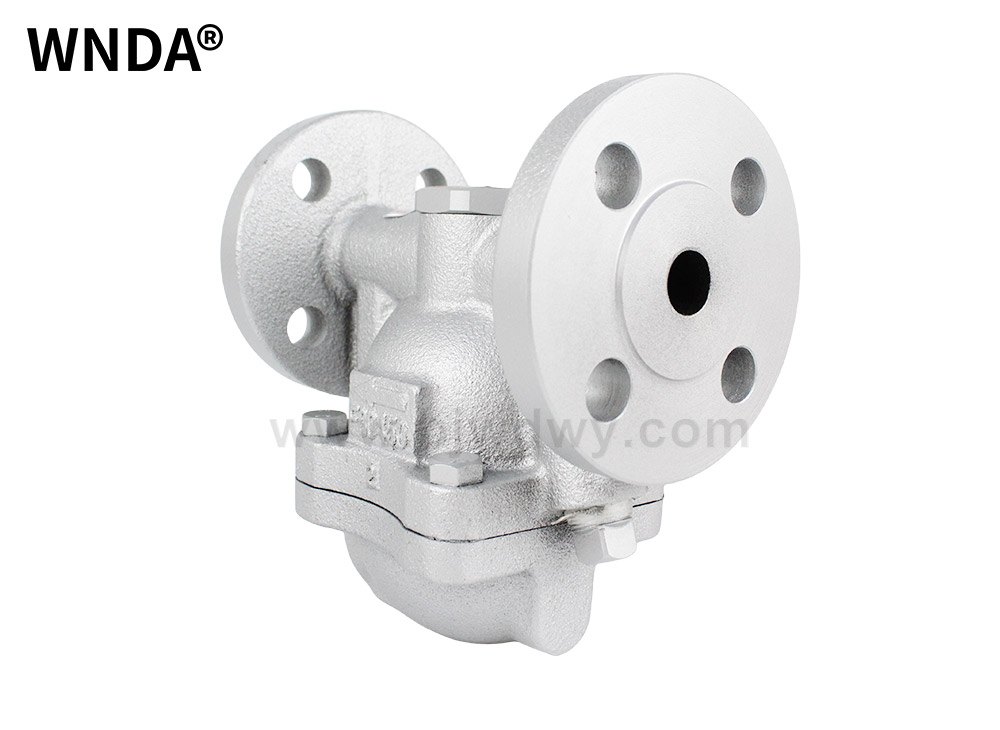

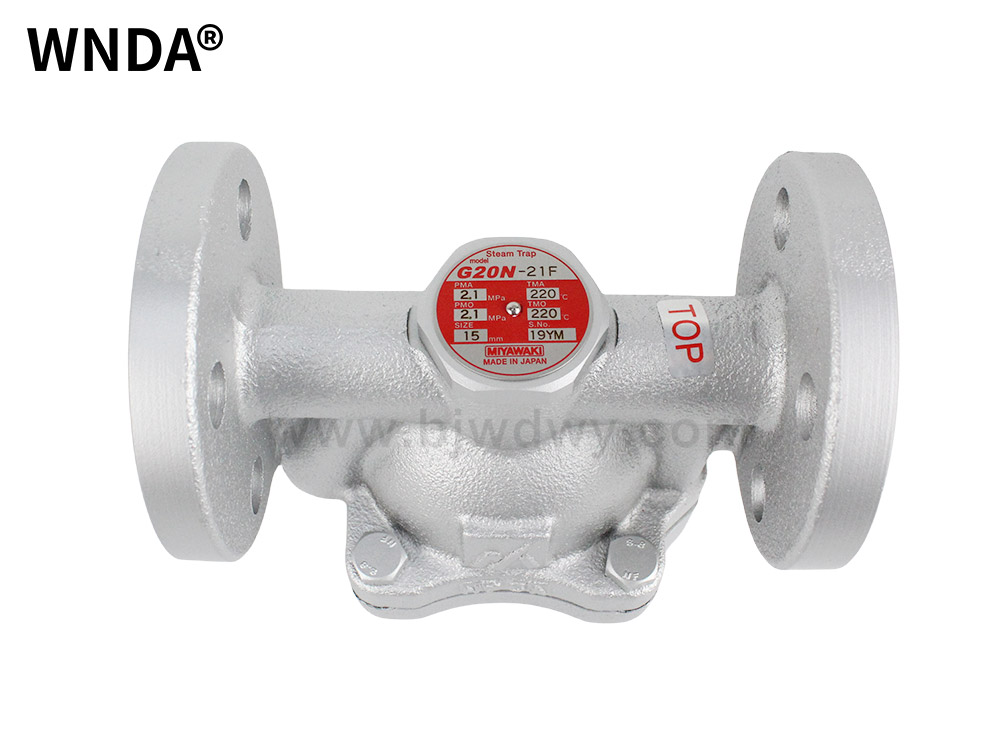

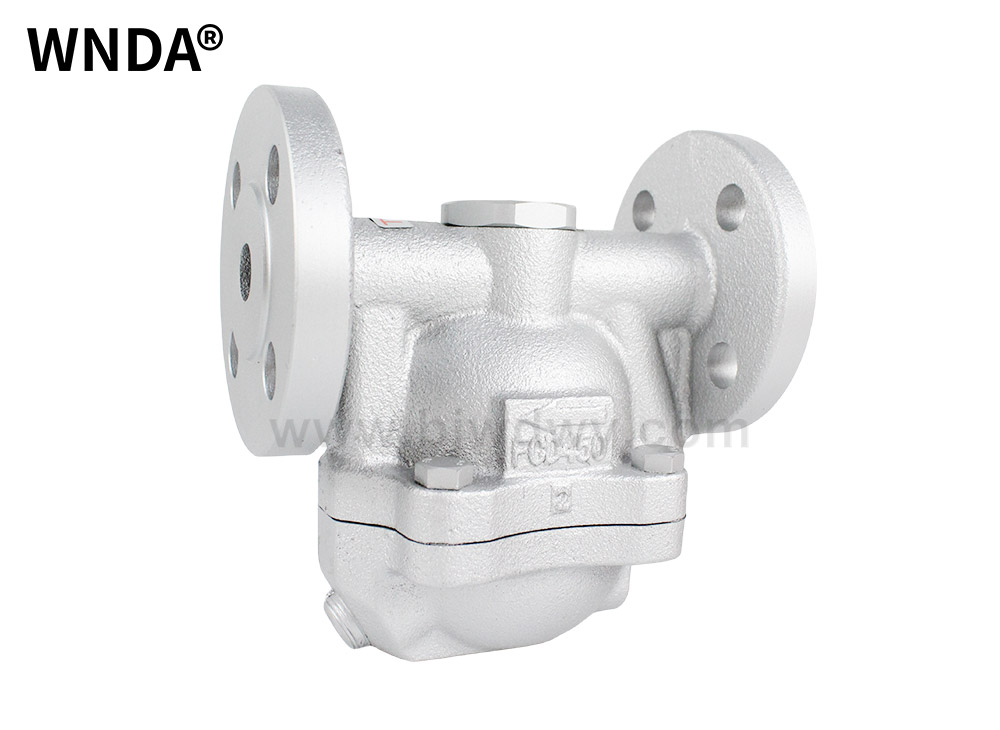

浮球式蒸汽疏水阀 G20N-21F型

• 概述

浮球式 超大量用蒸汽疏水阀　

●平衡双阀座设计

利用蒸汽和冷凝水的比重差，依靠冷凝水的浮力致使高精度密封浮球贴近或远离阀座来进行冷凝水排出。

浮球式蒸汽疏水阀有的采用通过杠杆将浮球浮力传递至阀瓣的机构，有的采用浮球作为阀瓣本身不通过杠杆工作的机构。杠杆浮动式采用尺寸小却具备大容量排放能力的平衡双阀瓣设计。

*平衡双阀瓣设计　

呈平行状态的上下双阀瓣在阀体内所受到的表面压力相同，仅需要很小的力量即可开启。 即使减小浮球体积同样可以确保大排量功能的发挥。

• 用途/优点

适于中小型蒸汽换热设备

因为根据冷凝水产生量调整阀门开度，入口侧不会滞留冷凝水而是连续排出。

缩短启机时间

自动排出通汽初期的空气和低温冷凝水。另外，饱和温度随动型膜盒式排空阀可以有效防止蒸汽/空气汽锁现象。

节能设计

利用高精度研磨浮球和3点支持机构，即使冷凝水极少，也可以实现高密封性和抑制蒸汽损失。

还支持冷凝水回收

背压容许度高，可用于回收冷凝水。

适于食品设备、洗/制衣行业设备和空调设备。

• 参数/尺寸

●最高使用压力：2.1MPa

●最高使用温度：220℃

●最大排水量：910kg/h

●阀体材质：球墨铸铁（FCD450)

●最高容许压力（PMA）: 2.1MPa PMA为耐压位置（阀体）的最高容许压力。
●最高容许温度（TMA） : 220℃ TMA为耐压位置（阀体）的最高容许温度。
●最高允许背压（PMOB）:入口侧压力的90％
*可对应日标，美标，德标，国标，化工等各类法兰标准

表1　G20N-F型 重量表（法兰型）　单位:kg

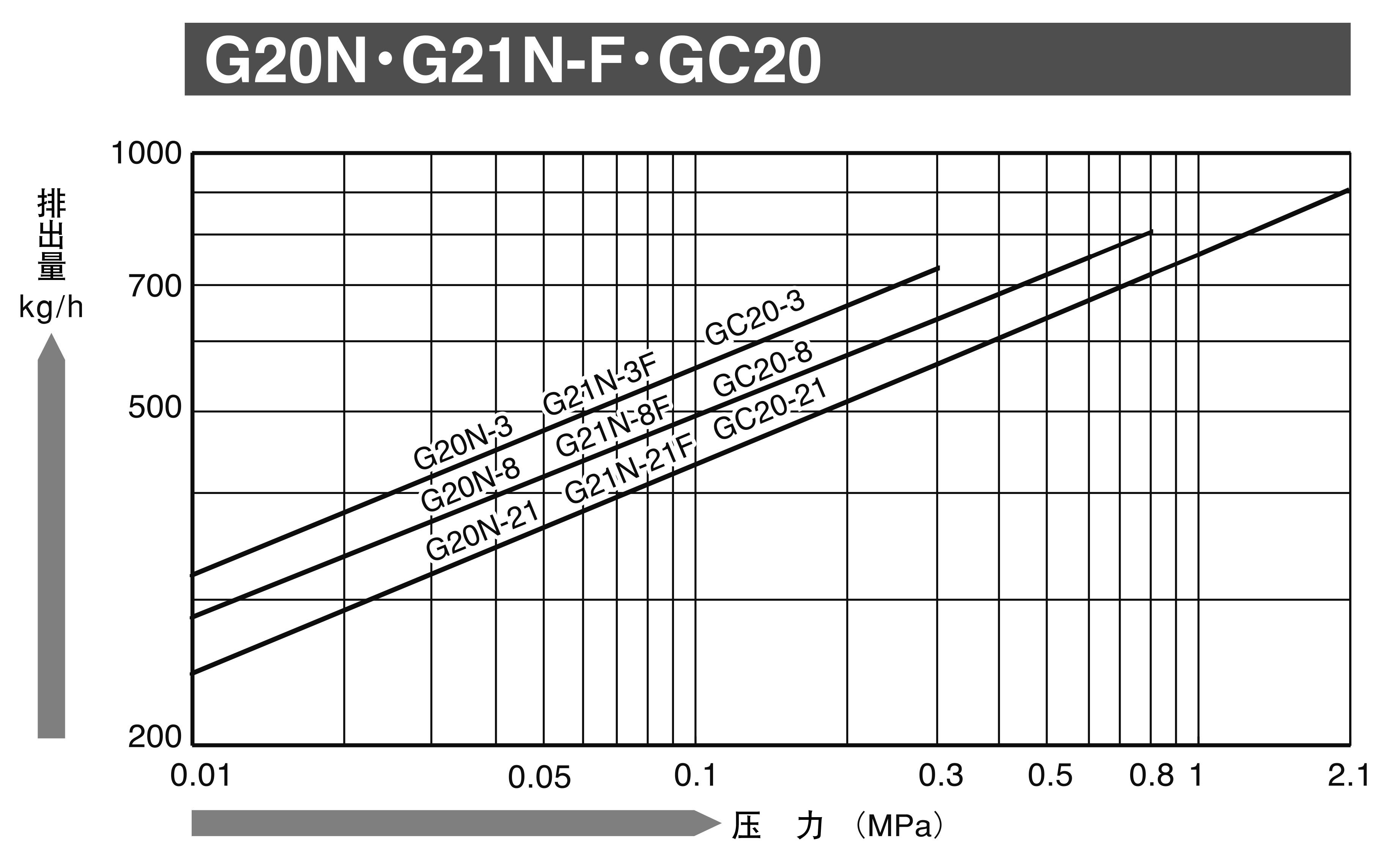

• 排水量
