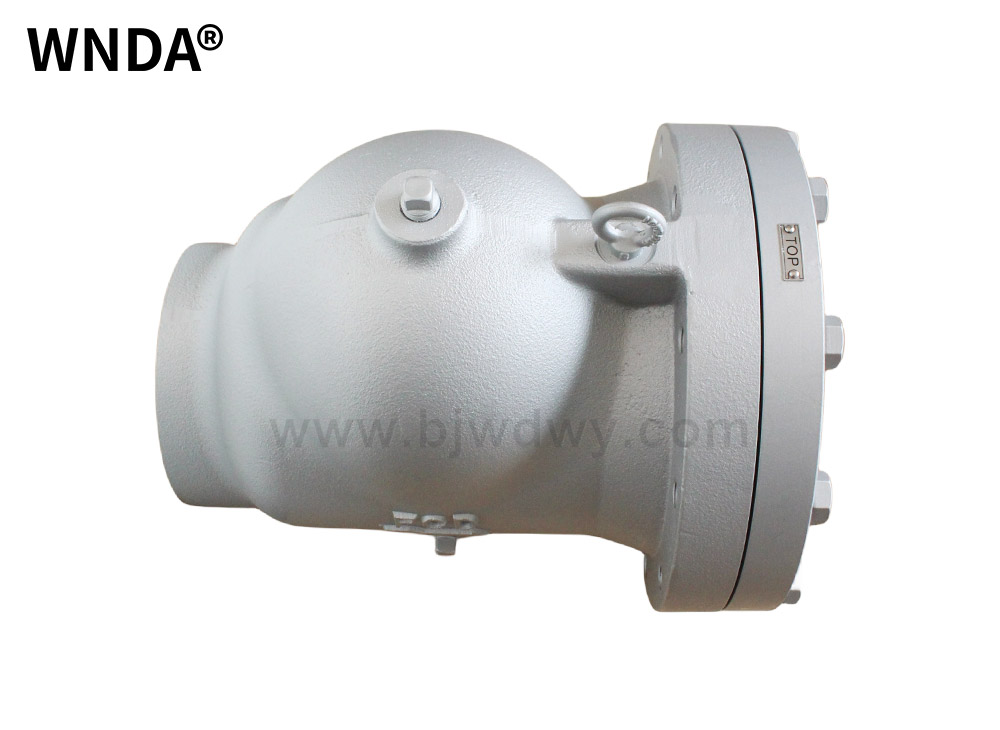

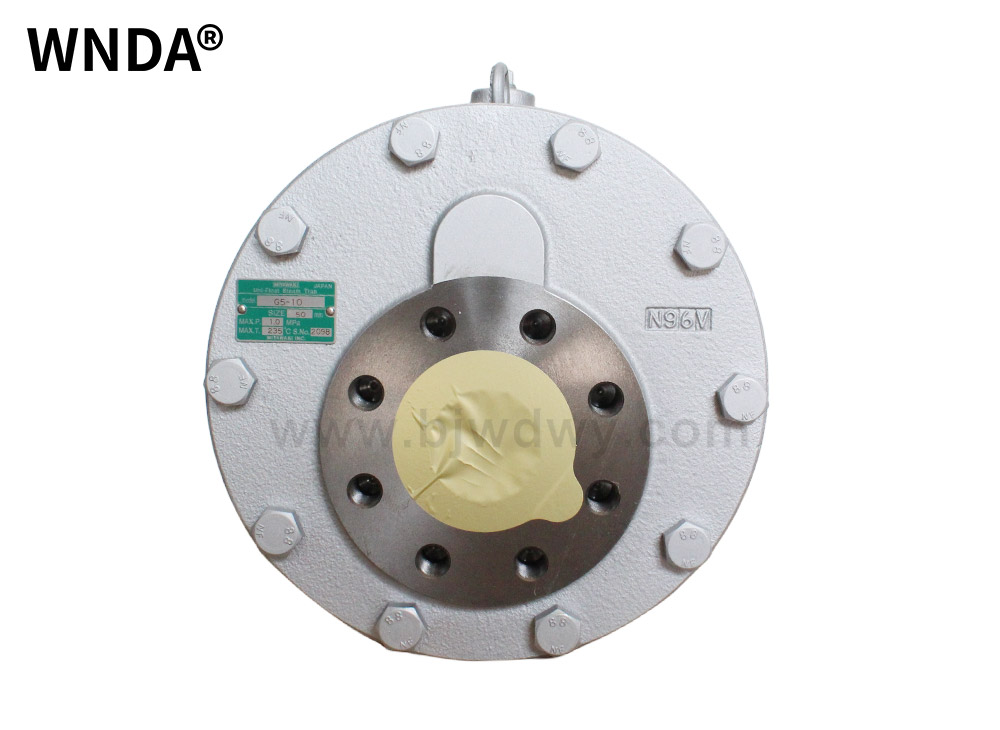

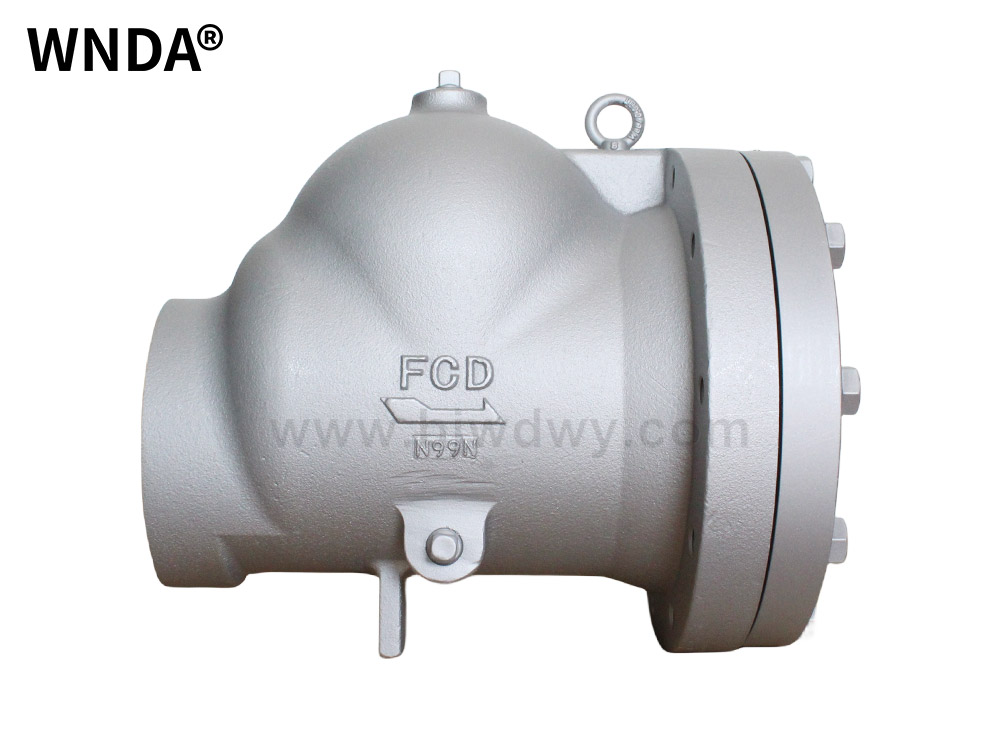

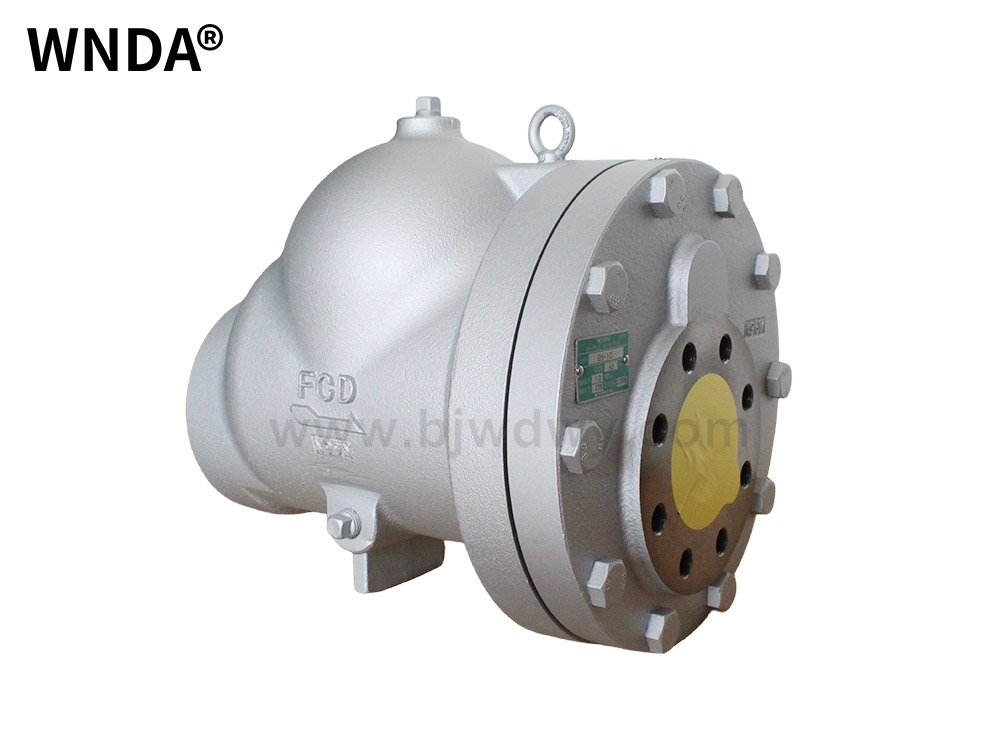

浮球式蒸汽疏水阀 G5-10型
概述
浮球式 超大量用蒸汽疏水阀
●平衡双阀座设计
利用蒸汽和冷凝水的比重差，依靠冷凝水的浮力致使高精度密封浮球贴近或远离阀座来进行冷凝水排出。
浮球式蒸汽疏水阀有的采用通过杠杆将浮球浮力传递至阀瓣的机构，有的采用浮球作为阀瓣本身不通过杠杆工作的机构。杠杆浮动式采用尺寸小却具备大容量排放能力的平衡双阀瓣设计。

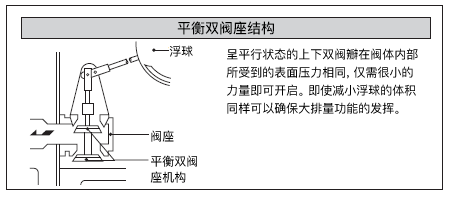

*平衡双阀瓣设计
呈平行状态的上下双阀瓣在阀体内所受到的表面压力相同，仅需要很小的力量即可开启。 即使减小浮球体积同样可以确保大排量功能的发挥。
用途/优点
小尺寸、大排水能力
采用平衡双阀座设计，小尺寸具备大排水能力。
大幅缩短启机时间
采用膜盒式排空阀，大幅缩短启机时间。另外，饱和温度随动型排空阀可以有效防止蒸汽/空气汽锁现象。（G3N/G5型）
易于维护
整套装置安装在阀盖内部，易于维护。
还支持冷凝水回收
背压容许度高，可用于回收冷凝水。
适于各类工业设备、食品设备、印染、洗/制衣行业设备、空调设备等各领域的大型热交换器等。
参数/尺寸
●最高使用压力：2.1MPa/1.6MPa
●最高使用温度：400℃/235℃
●最大排水量：10t/h,18t/h
●阀体材质：
G3N・G5型：球墨铸铁（FCD450）
GH3・GH5型：铸钢（SCPH2）

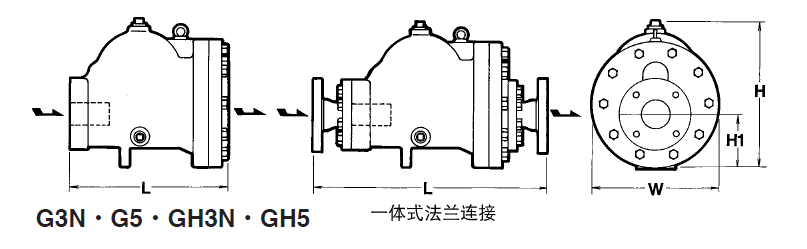

| 型号 | 连接 | 使用压力范围 （MPa） | 最高使用温度 TMO(℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H | H1 | W | |||||
| G3N-10 | 法兰 FF*1 | 40 | 0.01~1.0 | 235 | 球墨铸铁 FCD450 | 265 | 235 | 95 | 198 | 22 |
| G3N-16 | 0.01~1.6 | |||||||||
| G3N-10R | 连接法兰 | 40 / 50 / 65 / 80 | 0.01~1.0 | 表1 参考
| 表1 参考
| |||||
| G3N-16R | 25 / 32 / 40 / 50 / 65 / 80 | 0.01~1.6 | ||||||||
| GH3N-10 | 法兰 FF、RF*4 | 40 | 0.01~1.0 | 400 | 铸钢 SCPH2 | 275 | 245 | 106 | 212 | 30 |
| GH3N-16 | 0.01~1.6 | |||||||||
| GH3N-21 | 0.01~2.1 | |||||||||
GH3N-10R | 连接法兰 FF、RF*2 | 40 / 50 / 65 / 80 | 0.01~1.0 | 表1 参考
| 表1 参考
| |||||
| GH3N-16R | 25 / 32 / 40 / 50 / 65 / 80 | 0.01~1.6 | ||||||||
| GH3N-21R | 25 / 32 / 40 / 50 / 65 / 80 | 0.01~2.1 | ||||||||
| G5-10 | 法兰 FF*3 | 50 | 0.01~1.0 | 235 | 球墨铸铁 FCD450 | 340 | 315 | 110 | 270 | 45 |
| G5-16 | 0.01~1.6 | |||||||||
| G5-10R | 连接法兰 FF、RF*2 | 50 / 65 / 80 / 100 | 0.01~1.0 | 表1 参考
| 表1 参考
| |||||
| G5-16R | 50 / 65 / 80 / 100 | 0.01~1.6 | ||||||||
| GH5-10 | 法兰 FF、RF*4 | 50 | 0.01~1.0 | 400 | 铸钢 SCPH2 | 340 | 315 | 115 | 270 | 50 |
| GH5-16 | 0.01~1.6 | |||||||||
| GH5-21 | 0.01~2.1 | |||||||||
| GH5-10R | 连接法兰 FF、RF*2 | 50 / 65 / 80 / 100 | 0.01～1.0 | 表1 参考 | 表1 参考 | |||||
| GH5-16R | 50 / 65 / 80 / 100 | 0.01~1.6 | ||||||||
| GH5-21R | 50 / 65 / 80 / 100 | 0.01~2.1 | ||||||||
*1可用法兰标准 JIS 10K、16KFF
*2可对应 日标，美标，德标，国标，化工等各类法兰标准
*3可用法兰标准 JIS 16KFF
*4可用法兰标准 ASME/JPI 300lb RF
表1 G3N / GH3N / G5 / GH5型（法兰型） (L尺寸和重量表）
| 型号 | 公称直径 (A) | 法兰标准 | L尺寸 （mm） | 重量 （kg） |
| G3N-16R | 25 | JIS 10K、16K、20K | 427 | 27 |
| ASME/JPI 150lb、300lb | 437 | 27.5 | ||
G3N-10R G3N-16R | 32 | JIS 10K、16K、20K | 427 | 27.5 |
| ASME/JPI 150lb、300lb | 437 | 28 | ||
| 40 | JIS 10K、16K、20K | 437 | 28 | |
| ASME/JPI 150lb、300lb | 437 | 30 | ||
| 50 | JIS 10K、16K、20K | 457 | 29 | |
ASME/JPI 150lb、300lb | 467 | 31 | ||
| 65 | JIS 10K、16K、20K | 487 | 36 | |
ASME/JPI 150lb、300lb | 497 | 36 | ||
| 80 | JIS 10K、16K、20K | 487 | 41 | |
| ASME/JPI 150lb、300lb | 497 | 41 | ||
GH3N-16R GH3N-21R | 25 | JIS 10K、16K、20K | 447 | 38 |
| ASME/JPI 150lb、300lb | 457 | 38 | ||
| 32 | JIS 10K、16K、20K | 447 | 39 | |
| ASME/JPI 150lb、300lb | 457 | 39 | ||
GH3N-10R GH3N-16R GH3N-21R | 40 | JIS 10K、16K、20K | 477 | 40 |
ASME/JPI 150lb、300lb | 477 | 40 | ||
| 50 | JIS 10K、16K、20K | 477 | 41 | |
ASME/JPI 150lb、300lb | 487 | 41 | ||
| 65 | JIS 10K、16K、20K | 507 | 46 | |
| ASME/JPI 150lb、300lb | 517 | 46 | ||
| 80 | JIS 10K、16K、20K | 507 | 50 | |
| ASME/JPI 150lb、300lb | 517 | 50 | ||
G5-10R G5-16R | 50 | JIS 10K、16K、20K | 540 | 52 |
| ASME/JPI 150lb、300lb | 540 | 54 | ||
| 65 | JIS 10K、16K、20K | 560 | 54 | |
| ASME/JPI 150lb、300lb | 570 | 57 | ||
| 80 | JIS 10K、16K、20K | 560 | 56 | |
| ASME/JPI 150lb、300lb | 570 | 60 | ||
| 100 | JIS 10K、16K、20K | 580 | 59 | |
| ASME/JPI 150lb、300lb | 600 | 69 | ||
GH5-10R GH5-16R GH5-21R | 50 | JIS 10K、16K、20K | 550 | 63 |
| ASME/JPI 150lb、300lb | 550 | 63 | ||
| 65 | JIS 10K、16K、20K | 570 | 63 | |
| ASME/JPI 150lb、300lb | 580 | 66 | ||
| 80 | JIS 10K、16K、20K | 570 | 66 | |
| ASME/JPI 150lb、300lb | 580 | 70 | ||
| 100 | JIS 10K、16K、20K | 600 | 70 | |
| ASME/JPI 150lb、300lb | 620 | 80 |

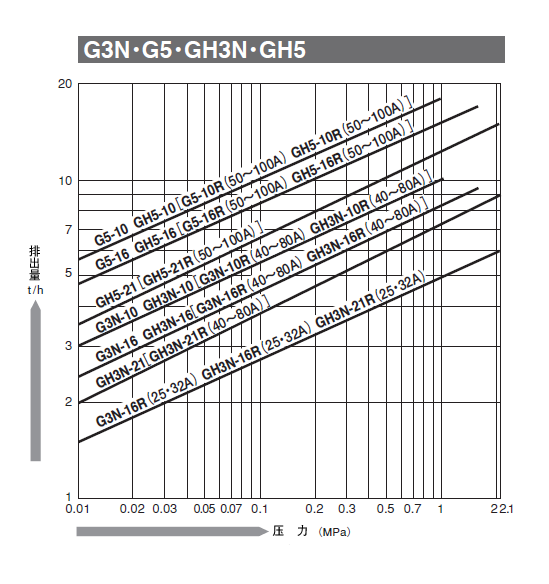

排水量
