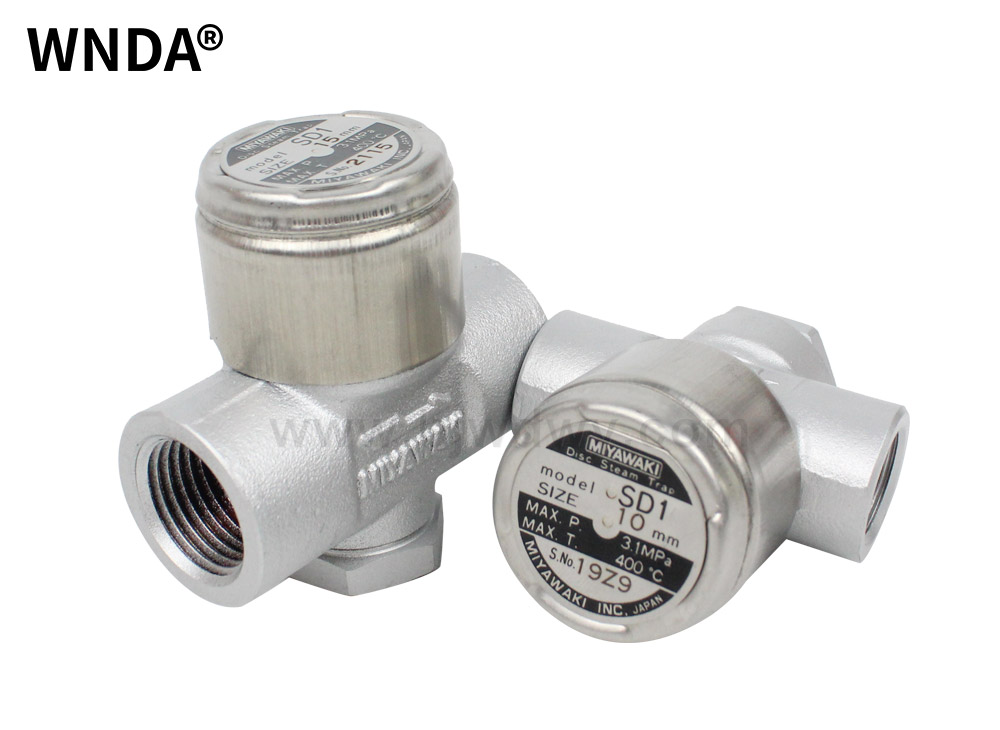

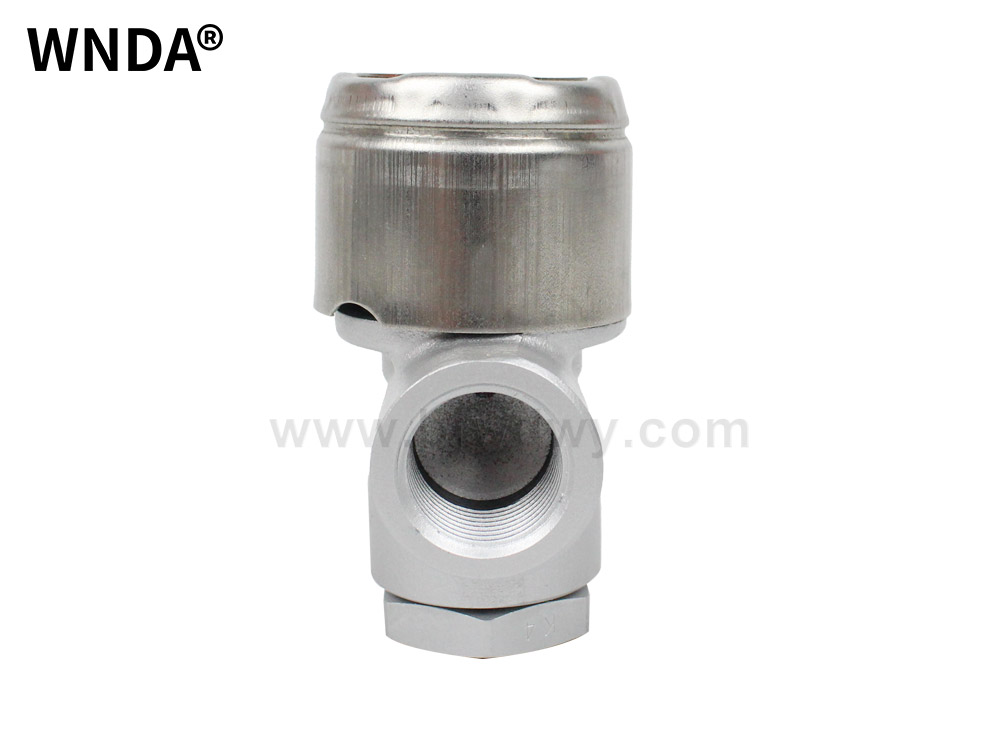

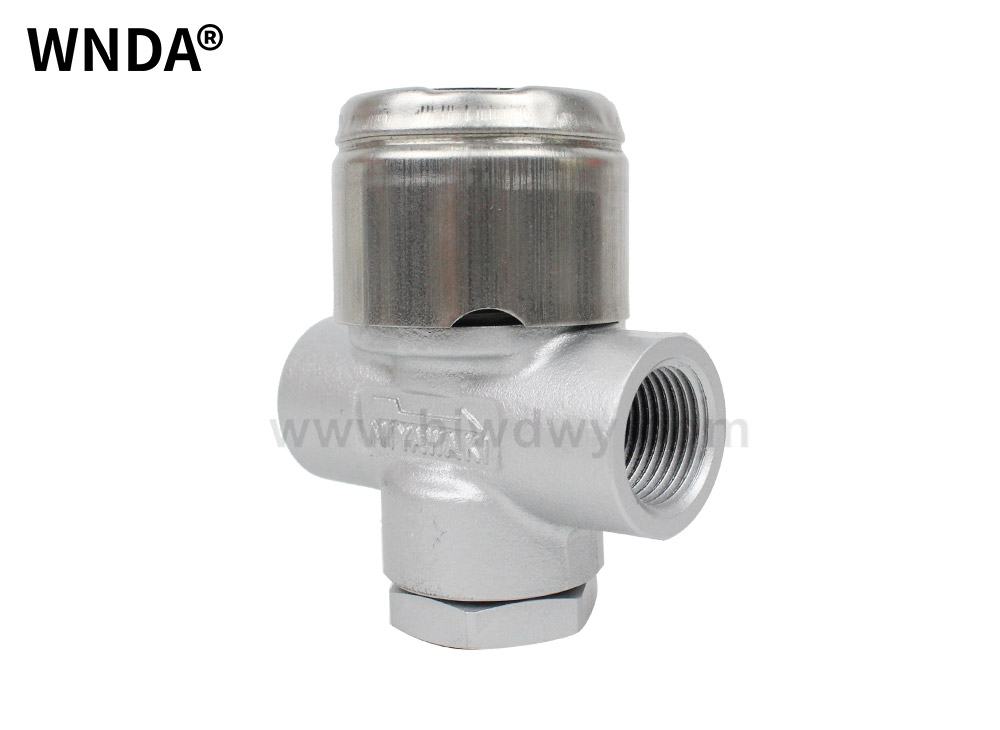

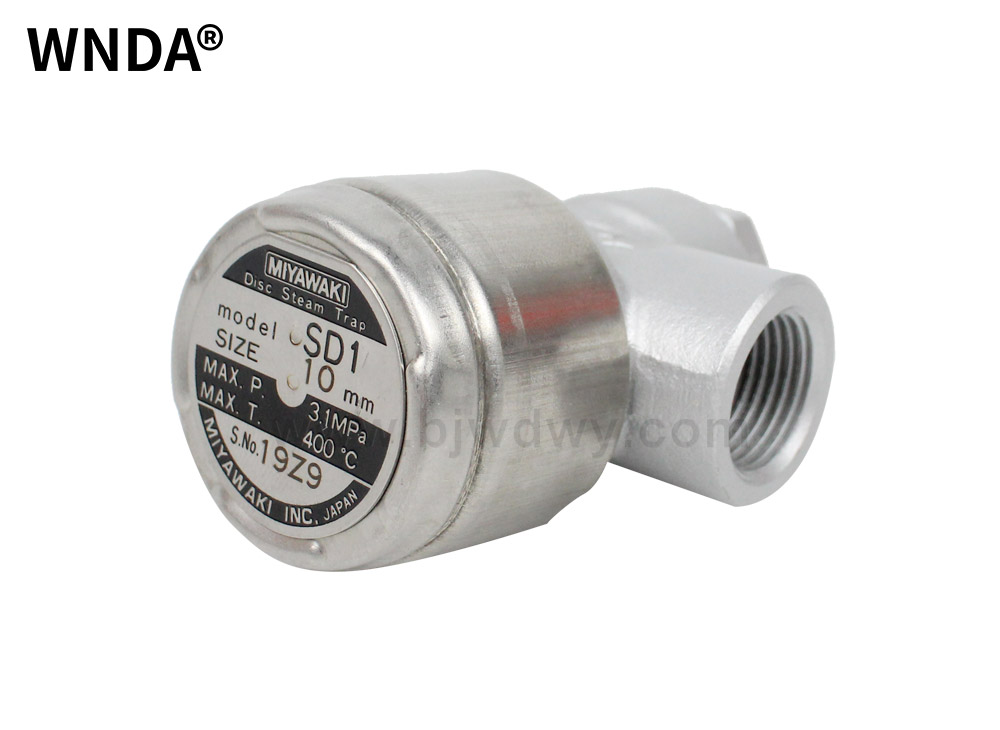

圆盘式蒸汽疏水阀SD1型
概述
利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。
用途/优点
超小型、轻质设计。
阀体材质采用不锈钢，抗腐蚀性强，耐用性优异。
可任选垂直安装/水平安装。
可选预防汽锁的设计。
适于蒸汽伴热管道、仪表等蒸汽伴热管道以及蒸汽熨斗等。
参数/尺寸
●最高使用压力：3.1MPa
●最高使用温度：400℃
●最大排水量：350kg/h
●阀体材质：不锈钢（SUS420J2）

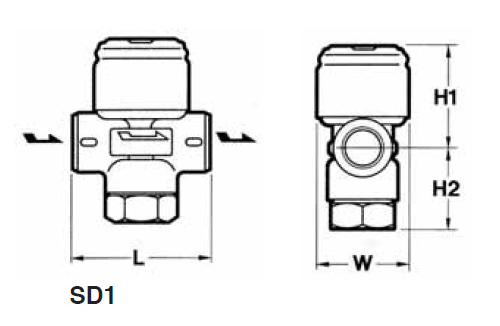

| 型号 | 连接 | 使用压力范围 （MPa） | 最高使用温度 (℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | |||||
| SD1 | 螺纹 Rc、NPT | 8 | 0.03~3.1 | 400 | 不锈钢 SUS 420J2 | 52 | 39 | 25 | 34 | 0.3 |
| 10 | ||||||||||
| 15 | 60 | 41 | 23 | |||||||
※预防汽锁型产品
型号：SD1-G , SD1-2

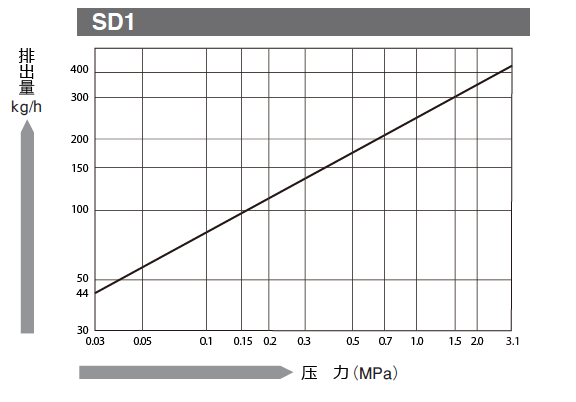

排水量
