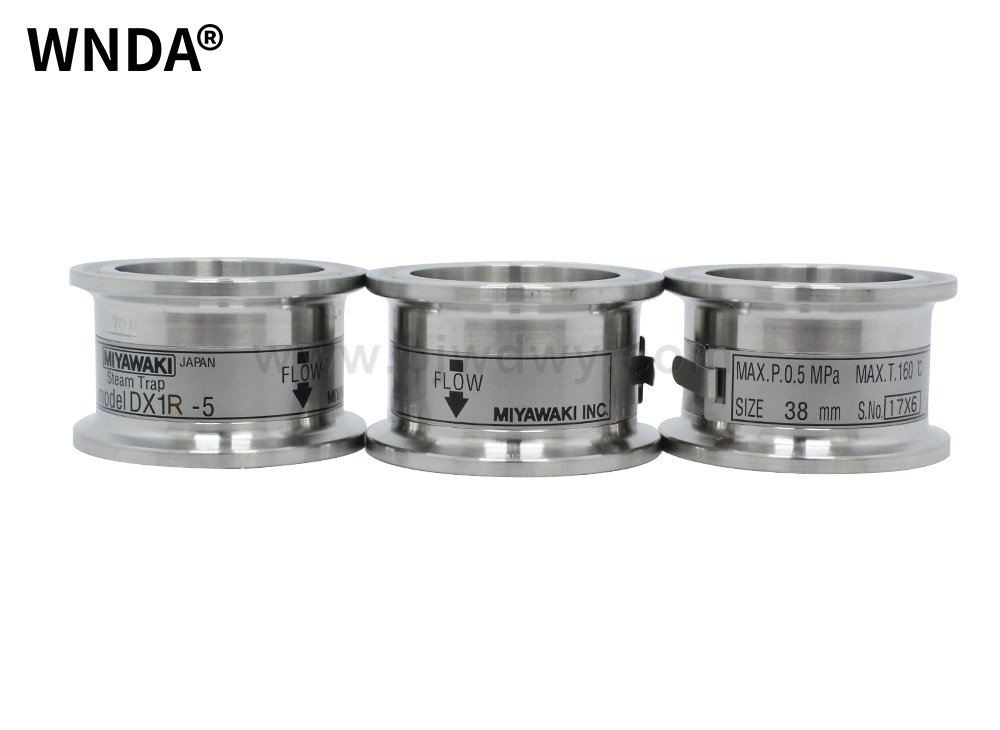

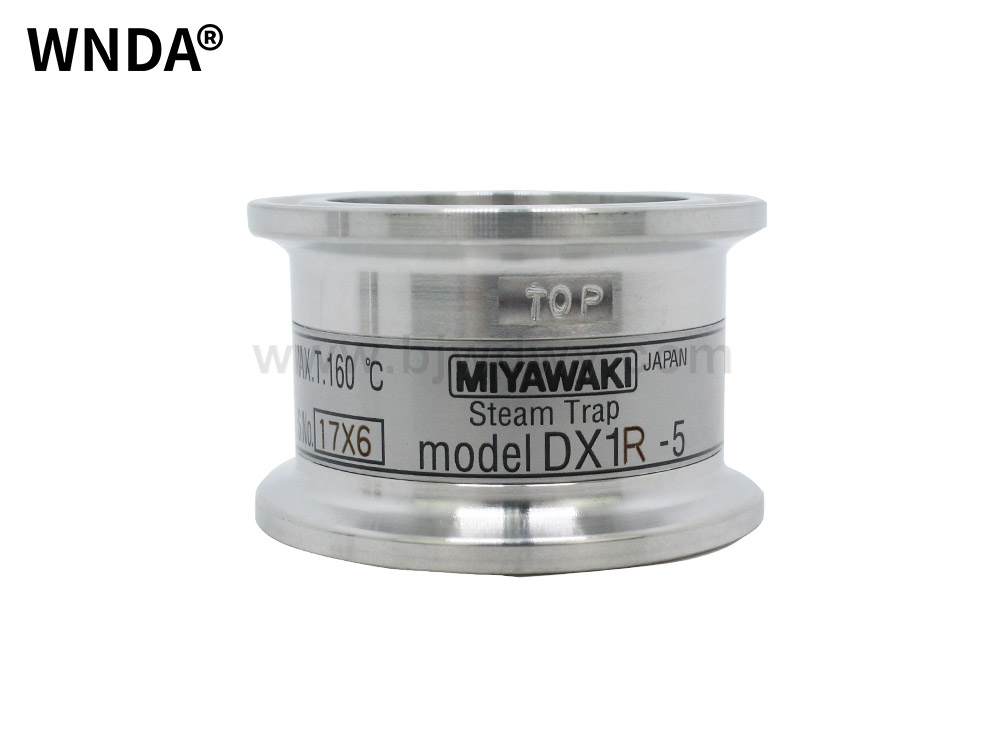

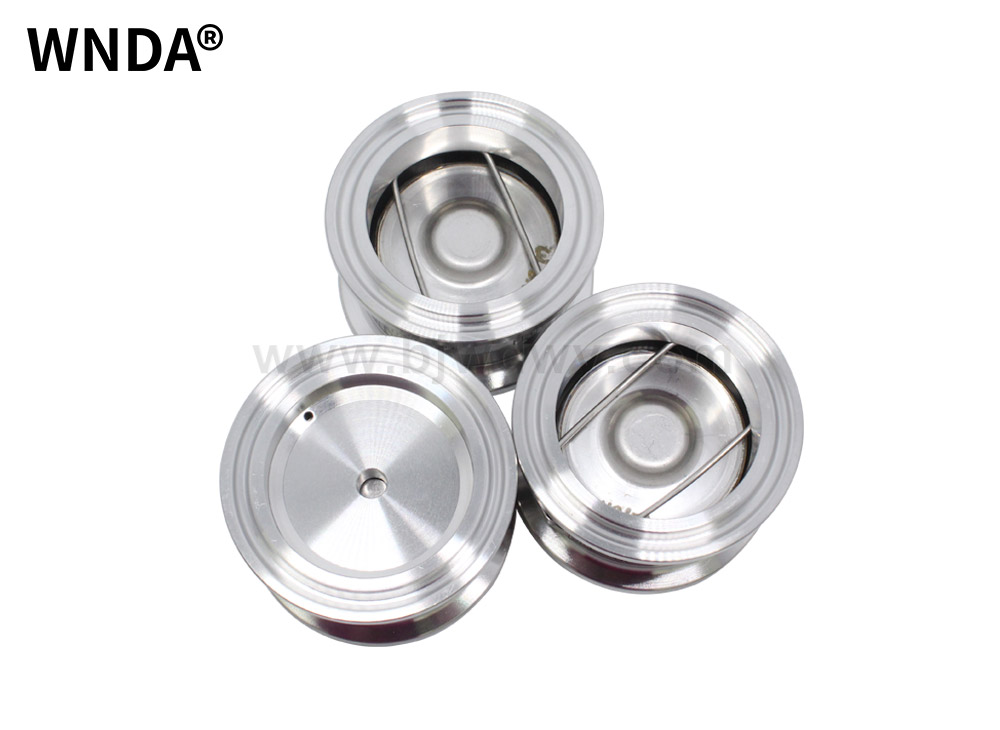

膜盒式蒸汽疏水阀DX1-5/DX1R-5型
概述
蒸汽和冷凝水的温度差
膜盒式蒸汽疏水阀利用内部感温元件膜盒特性，感知冷凝水的温度变化进行冷凝水的排出。
宫胁制膜盒式D型系列采用防腐性优异的不锈钢制成，种类丰富，可充分用于狭小的安装空间，实现最可能的小型化。另外，内置旁路阀的DV1型不需要旁路阀管道，可以大幅降低产品/管道的施工成本。
热元件的工作温度分比饱和温度低5℃和低15℃两种。
用途/优点
卡箍式连接，易于拆装
紧凑设计
接口(高度）30mm
全不锈钢制
还有防止冷凝水残留的孔口型（DX1R）。
请和止回阀（CX1)成套使用。（单独销售）
蒸汽・水（温水）管道
参数/尺寸
●最高使用压力： 0.5MPa
●最高使用温度：160℃
●最大排水量：600kg/h
●阀体材质：不锈钢（SUS316）

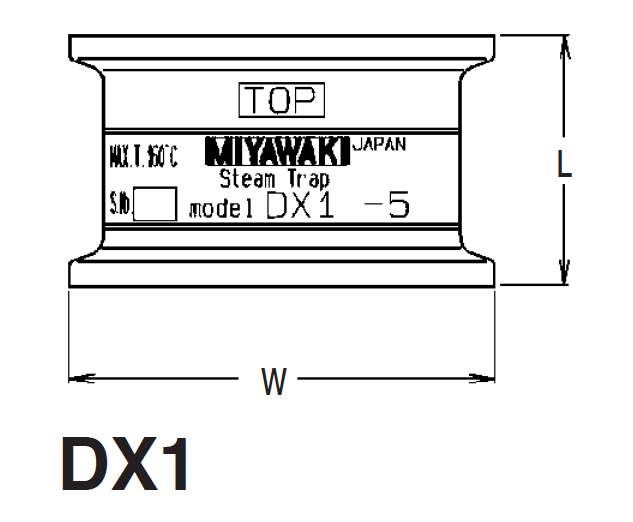

| 型号 | 连接 | 膜盒式 （开阀温度） | 使用压力范围 （MPa） | 最高使用温度 (℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||
| 方式 | 外径 | L | W | ||||||
| DX1-5 | 卡箍式 | 50.5mm | C型 （饱和温度-5℃） | 0.01~0.5 | 160 | 不锈钢 SUS316 | 30 | 50.5 | 0.18 |
| DX1R-5 （孔口型） | |||||||||
●最高容许压力（PMA）: 1.0MPa PMA为耐压部位（本体）的最高容许压力。
●最高容许温度（TMA） : 185℃ TMA为本体部位的最高容许温度。
●最小工作压差(⊿PMN) : 0.01MPa ⊿PMN为疏水阀入口和出口之间的最小工作压差。
●表面光洁度：Ra1.6㎛（Ra:平均粗さ）（Ra: 平均表面光洁度）
排水量
