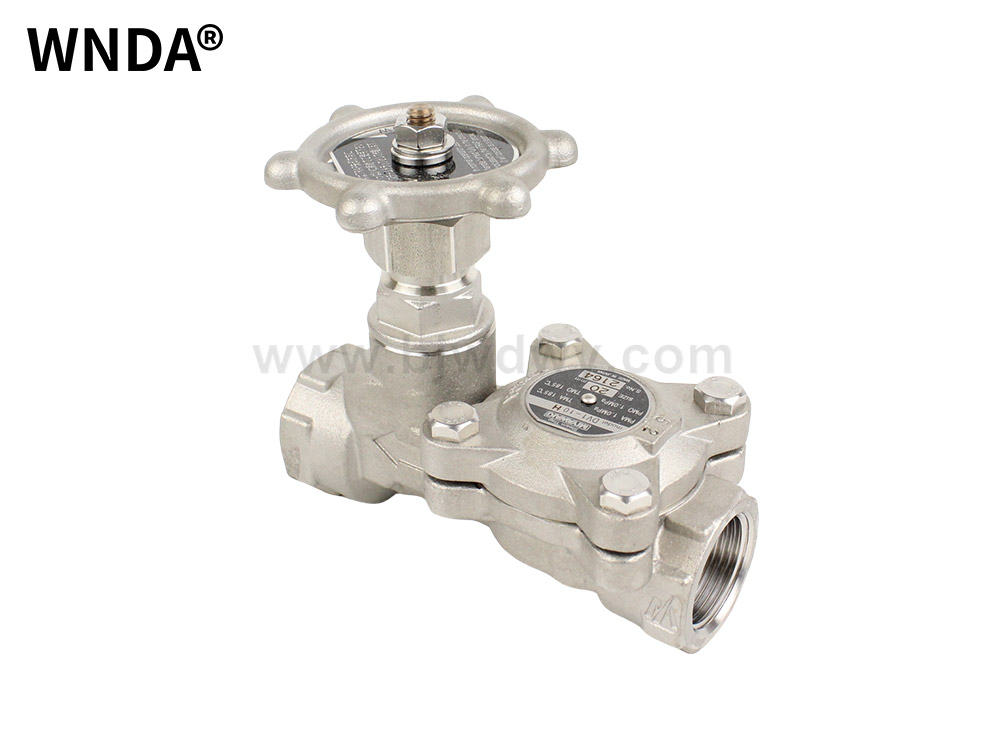

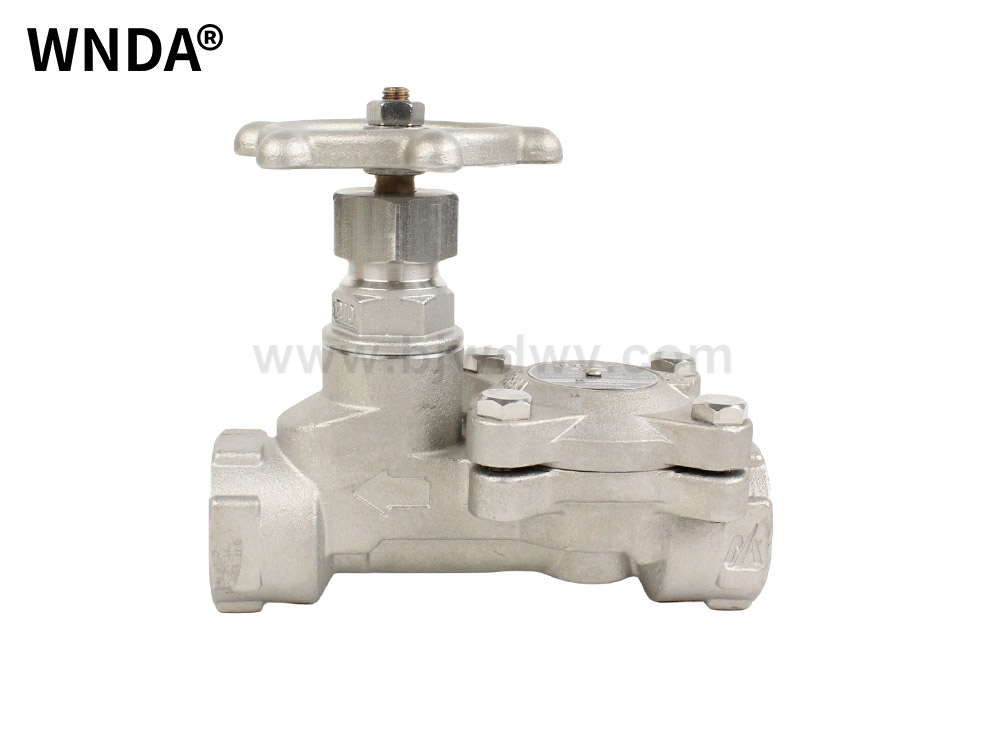

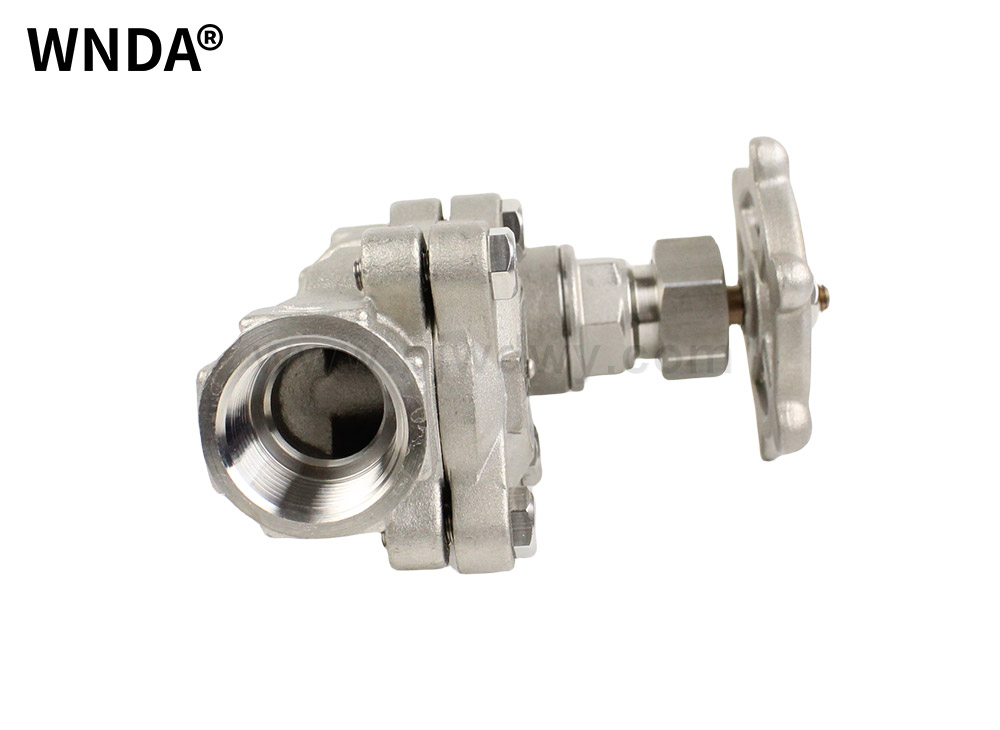

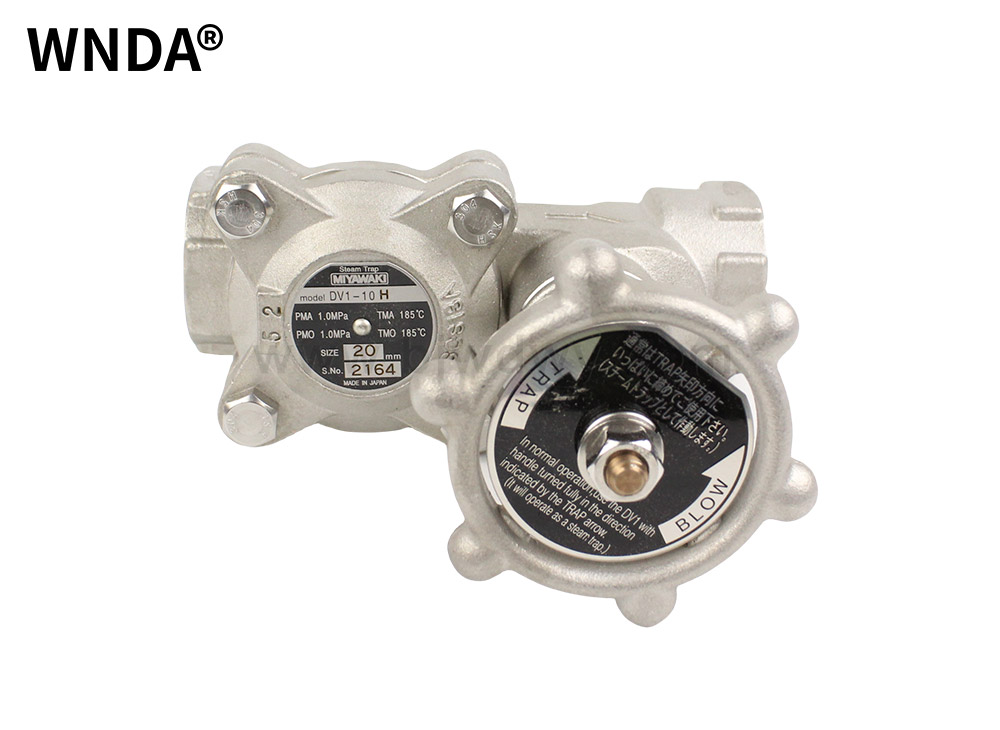

膜盒式蒸汽疏水阀DV1-10H型
概述
蒸汽和冷凝水的温度差
膜盒式蒸汽疏水阀利用内部感温元件膜盒特性，感知冷凝水的温度变化进行冷凝水的排出。
宫胁制膜盒式D型系列采用防腐性优异的不锈钢制成，种类丰富，可充分用于狭小的安装空间，实现最可能的小型化。另外，内置旁路阀的DV1型不需要旁路阀管道，可以大幅降低产品/管道的施工成本。
热元件的工作温度分比饱和温度低5℃和低15℃两种。
用途/优点
内置大容量旁通阀
不需使用旁通阀管道，可大幅降低产品/管道的施工成本。
可以缩短启动时间，清除水垢，紧急应对温度不良。
紧凑设计
狭小空间亦可使用。
不锈钢制成
抗腐蚀性优异。
蒸汽无泄漏
冷凝水排出温度低于饱和温度，无蒸汽泄漏，节能效果优异。
易于维护
零件数量少，易于保养检查。
适于食品设备、生物设备、小型热交换器、储罐加热、蒸汽总管、蒸汽伴热和洗/制衣设备等。
参数/尺寸
●最高使用压力：1.0MPa
●最高使用温度：185℃
●最大排水量：560kg/h
●阀体材质：不锈钢（CF8）

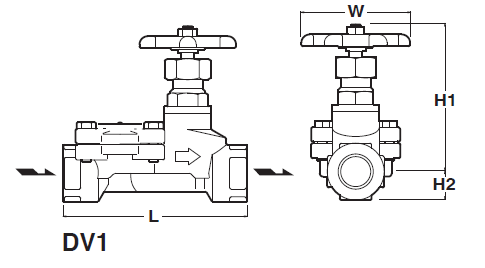

| 型号 | 连接 | 膜盒式 （开阀温度） | 使用压力范围 （MPa） | 最高使用温度 (℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | ||||||
| DV1-10H | 螺纹 Rc、NPT | 15 | H型 （饱和温度-5℃） | 0.01~1.0 | 185 | 不锈钢 CF8 | 110 | 88 | 17 | 65 | 0.9 |
| 20 | |||||||||||
| DV1-10L | 15 | L型 （饱和温度-15℃） | 0.01~1.0 | ||||||||
| 20 | |||||||||||
※可制作螺纹连接式法兰。接口尺寸可定制。
排水量
