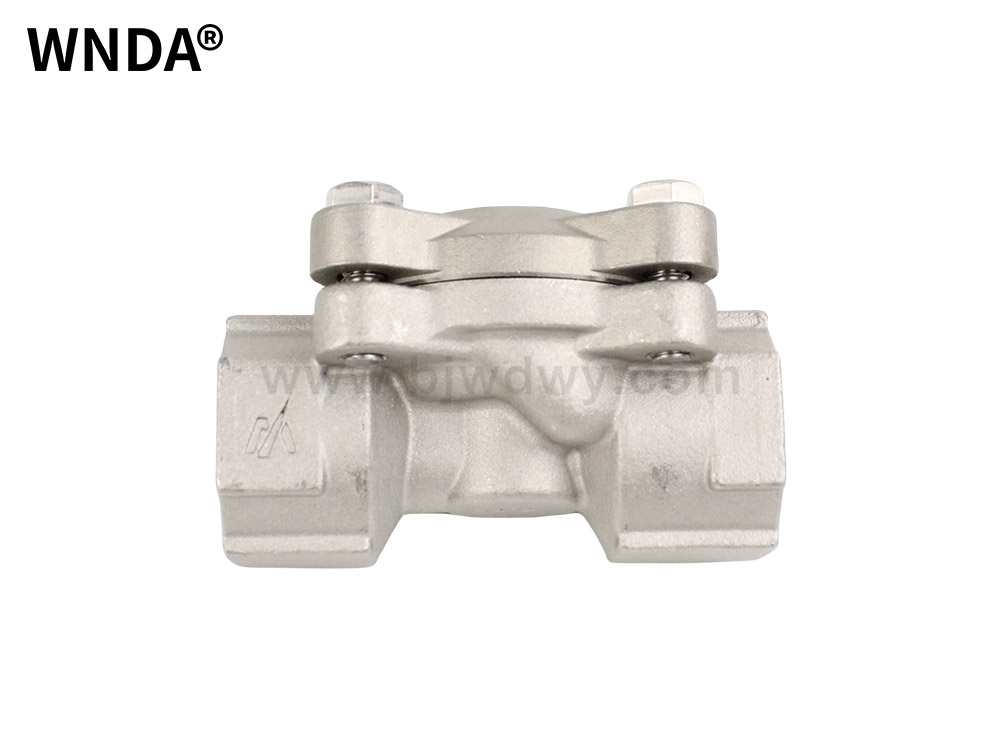

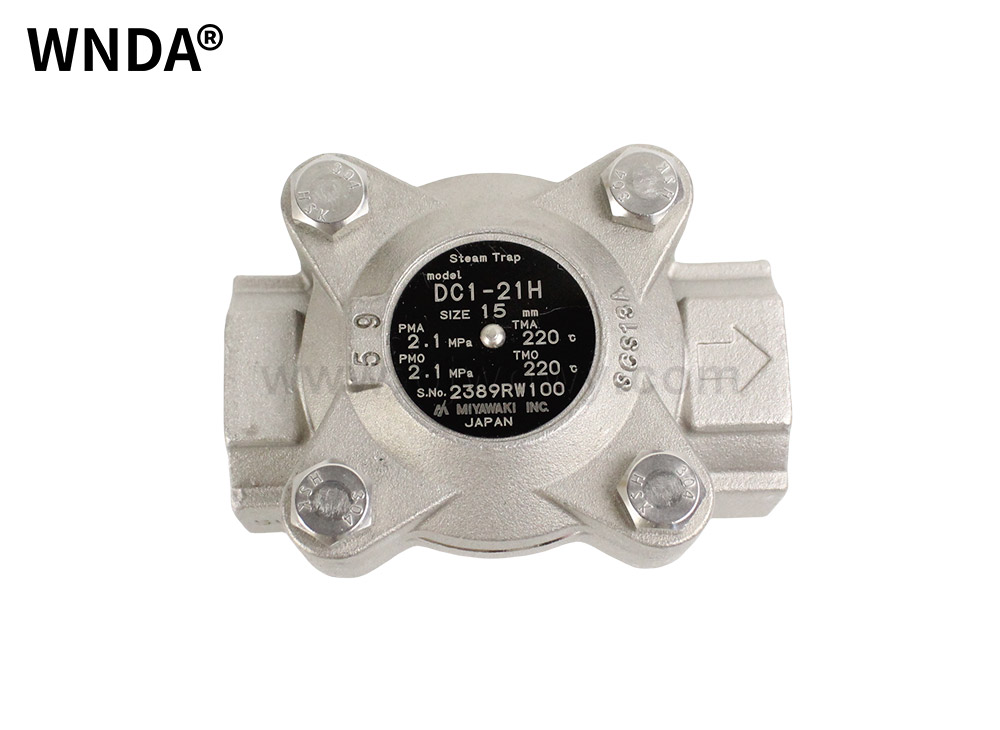

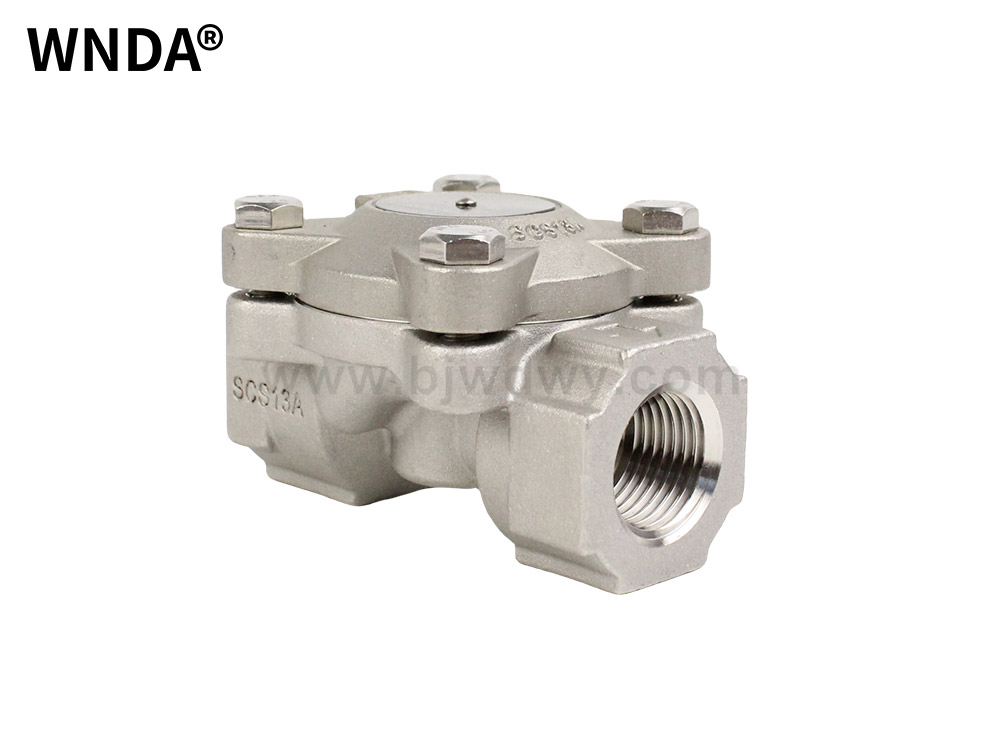

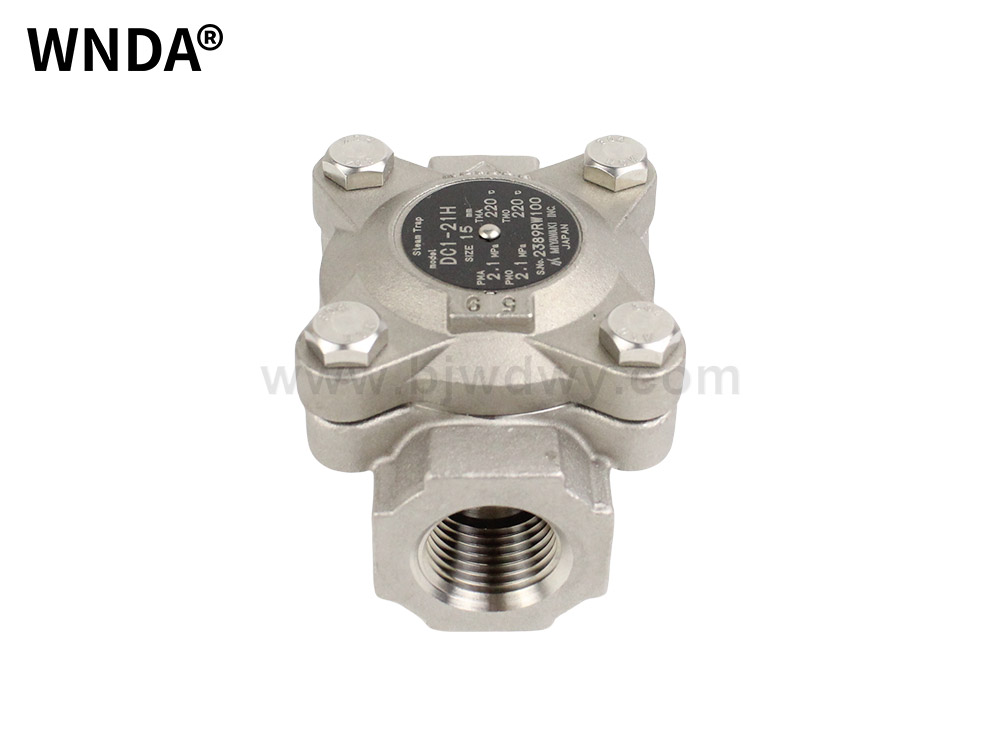

膜盒式蒸汽疏水阀DC1-21H/DC1-21L型
概述
蒸汽和冷凝水的温度差
膜盒式蒸汽疏水阀利用内部感温元件膜盒特性，感知冷凝水的温度变化进行冷凝水的排出。
宫胁制膜盒式D型系列采用防腐性优异的不锈钢制成，种类丰富，可充分用于狭小的安装空间，实现最可能的小型化。另外，内置旁路阀的DV1型不需要旁路阀管道，可以大幅降低产品/管道的施工成本。
热元件的工作温度分比饱和温度低5℃和低15℃两种。
用途/优点
紧凑设计
可安装在小空间内。
不锈钢制成
抗腐蚀性优异。
蒸汽无泄漏
工作温度低于饱和温度，无蒸汽泄漏，节能效果优异。
易于维护
零件数量少，易于保养检查。
适于食品设备、生物设备、小型热交换器、储罐加热、蒸汽总管、蒸汽伴热管道和洗/制衣设备等。
参数/尺寸
●最高使用压力：2.1MPa
●最高使用温度：220℃
●最大排水量：660kg/h
●阀体材质：不锈钢（SCS13A）

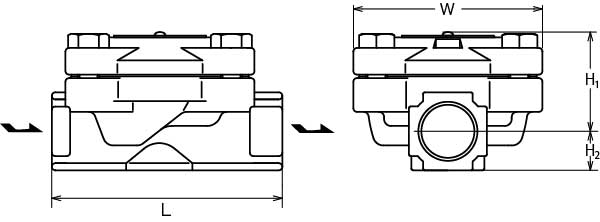

| 型号 | 连接 | 膜盒式 （开阀温度） | 使用压力范围 （MPa） | 最高使用温度 (℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | ||||||
| DC1-21H | 螺纹 Rc、NPT | 8 | H型 （饱和温度-5℃） | 0.01~2.1 | 220 | 不锈钢 SCS13A | 65 | 29 | 11 | 53 | 0.4 |
| 10 | |||||||||||
| 15 | 75 | 31 | 17 | 0.5 | |||||||
| 20 | |||||||||||
| 25 | 80 | 34 | 21 | ||||||||
| DC1-21L | 8 | L型 （饱和温度-15℃） | 0.01~2.1 | 65 | 30 | 15 | 53 | 0.4 | |||
| 10 | |||||||||||
| 15 | 75 | 32 | 17 | 0.5 | |||||||
| 20 | |||||||||||
| 25 | 80 | 35 | 21 | ||||||||
※可制作螺纹连接式法兰。接口尺寸可定制。
排水量
