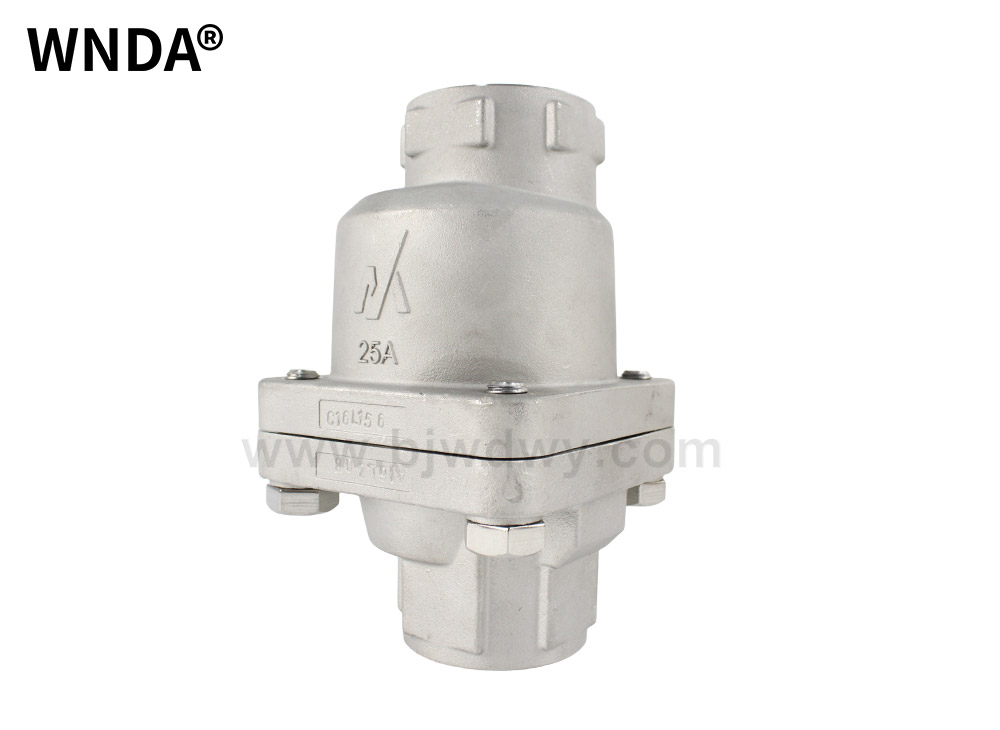

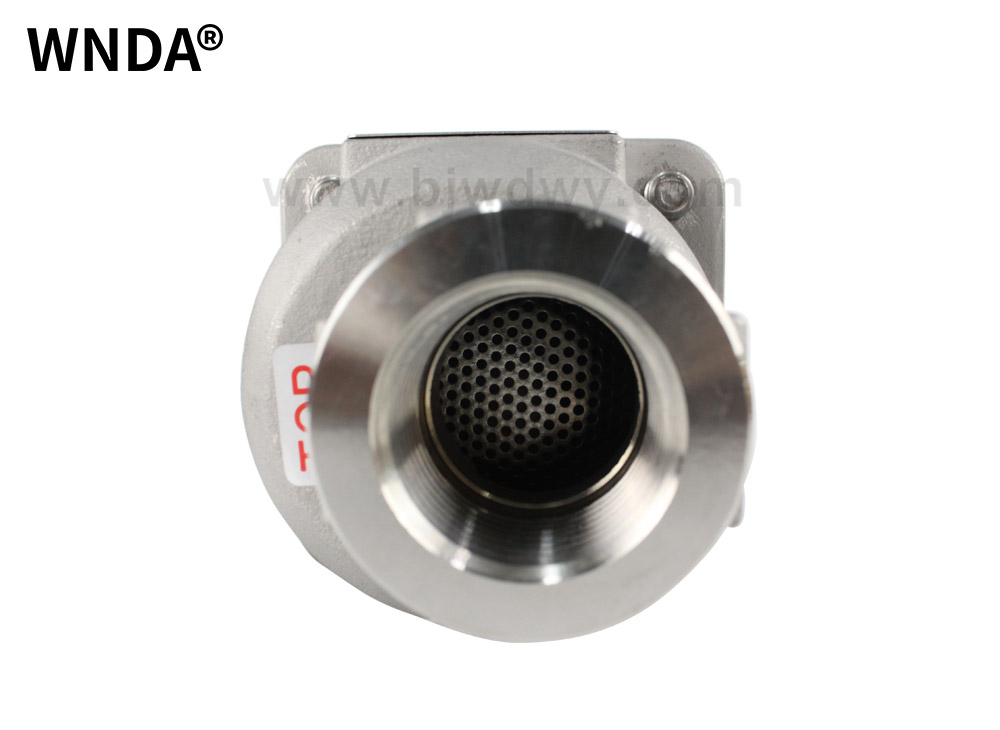

浮球式空气疏水阀AGC1V型
概述
精密设备也会使用到的压缩空气系统，其内部产生的冷凝水会降低装置效率。
用途/优点
浮球式蒸汽疏水阀
●无杠杆 ●全不锈钢
无需均压管，可以降低管道工程成本。垂直安装，因此可以安装在小型空间内。
阀体材质采用不锈钢，抗腐蚀性强，耐用性优异。
适于空气管道、后冷却器和接收罐等。

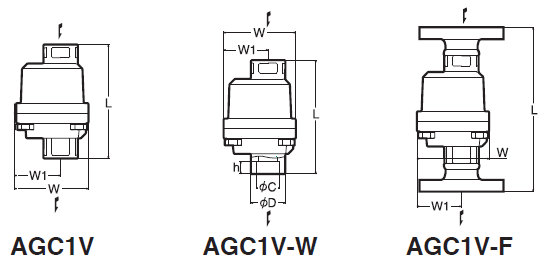

参数/尺寸
●最高使用压力：2.1MPa
●最高使用温度：350℃
●最大排水量：259kg/h
●阀体材质：不锈钢（SCS13A）
| 型号 | 连接 | 最高使用压力 PMO(MPa) | 最大工作压差 ⊿PMN(MPa) | 最高使用温度 TMO(℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||||
| 方式 | 公称直径（A） | L | W | W1 | D | C | h | ||||||
| AGC1V | 螺纹 Rc、NPT | 15 | 2.1 | 2.1 | 350 | 不锈钢 SCS13A | 127 | 86 | 53 | ー | 53 | ー | 1.8 |
| 20 | 136 | 1.9 | |||||||||||
| 25 | 140 | 51 | 51 | 2.1 | |||||||||
| AGC1V-F | 法兰 FF、RF | 15 | 170 | 86 | 53 | ー | 53 | ー | 表1 参考 | ||||
| 20 | 175 | ||||||||||||
| 25 | 215 | ||||||||||||
| AGC1V-W | 承插焊 SW | 15 | 127 | 86 | 53 | 36 | 22.2 | 15 | 1.8 | ||||
| 20 | 136 | 41 | 27.7 | 1.9 | |||||||||
| 25 | 140 | 51 | 50 | 34.5 | 2.1 | ||||||||
●最高容许压力（PMA）: 2.1MPa/PMA为耐压位置（阀体）的最高容许压力。
●最小工作压差(⊿PMN) : 0.01MPa/⊿PMN为疏水阀入口和出口之间的最小工作压差。
●最高容许温度（TMA） : 350℃ TMA为允许位置（阀体）的最高容许温度。
表1 AGC1V-F型重量表（法兰类型） 单位:kg
| 公称直径（A） | JIS | ASME/JPI | ||
| 10K FF | 20K RF | 150lb RF | 300lb RF | |
| 15 | 12.7 | 14.0 | 12.7 | 14.0 |
| 20 | 13.5 | 14.2 | 13.5 | 14.2 |
| 25 | 14.0 | 15.2 | 14.0 | 15.2 |
※JIS 16K的重量与JIS10K 相同。

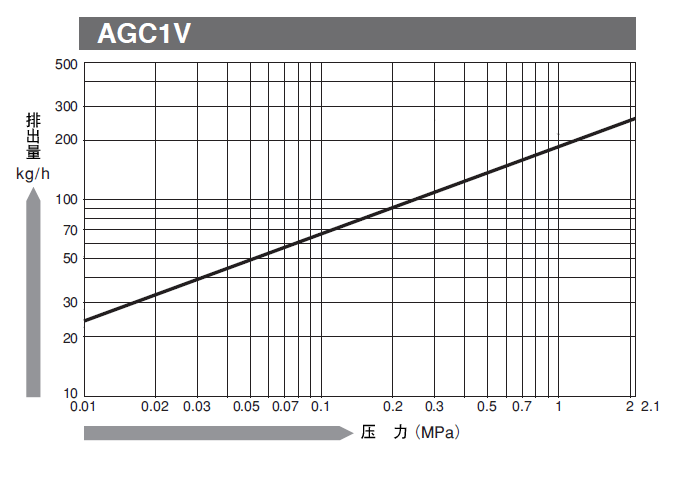

排水量
