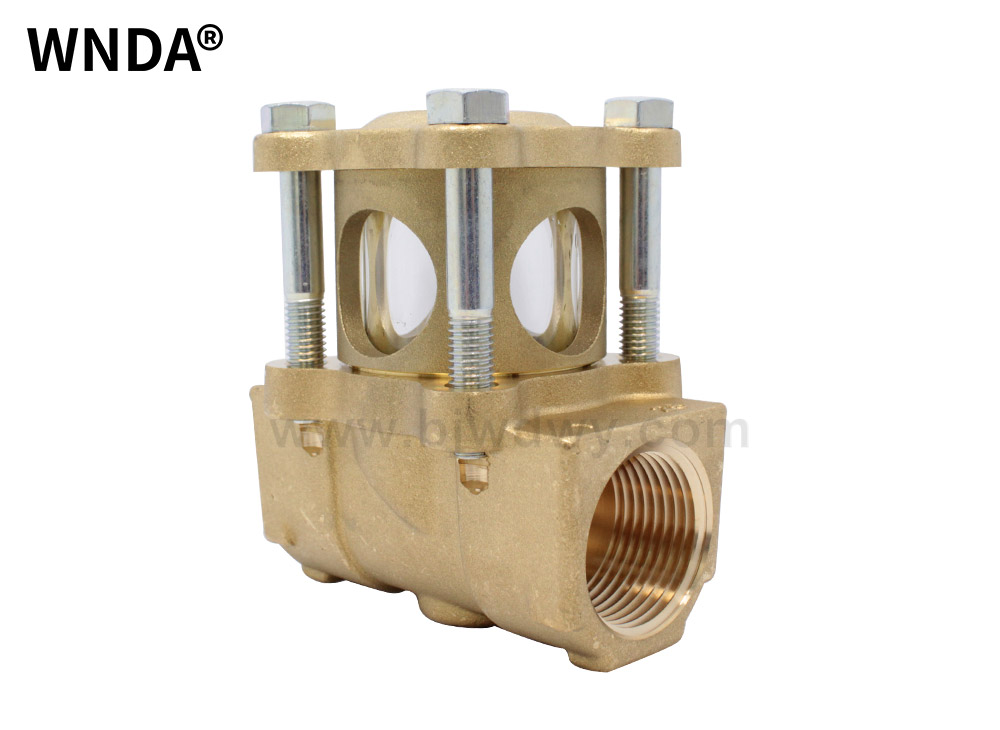

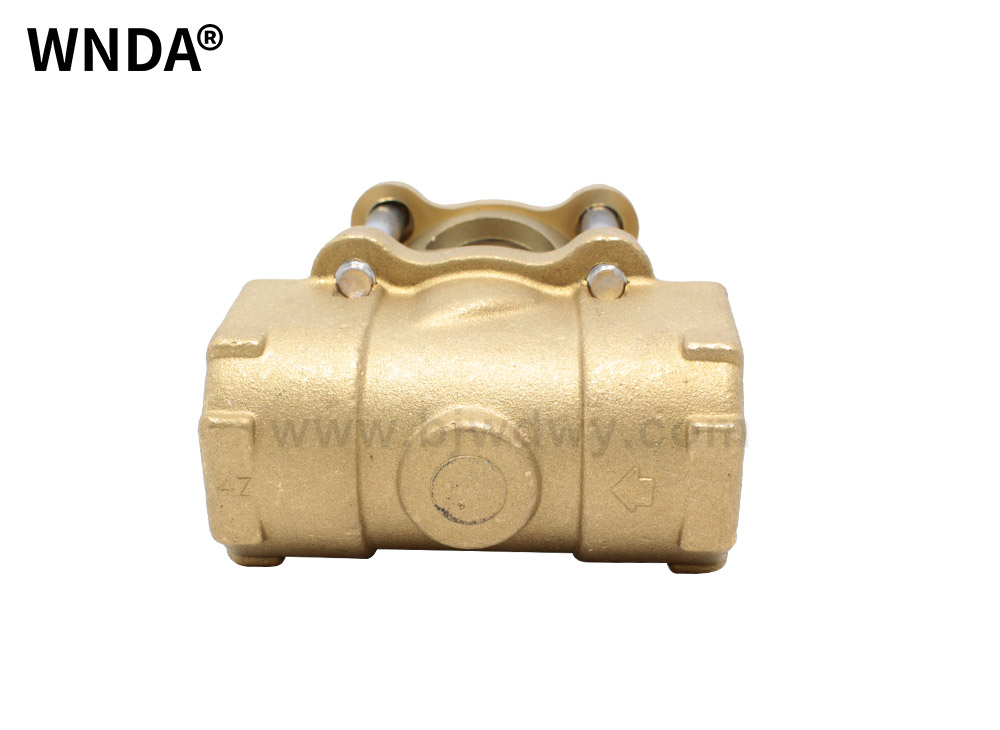

球形窥视镜 TS1型
性能/优点
止回阀兼用型

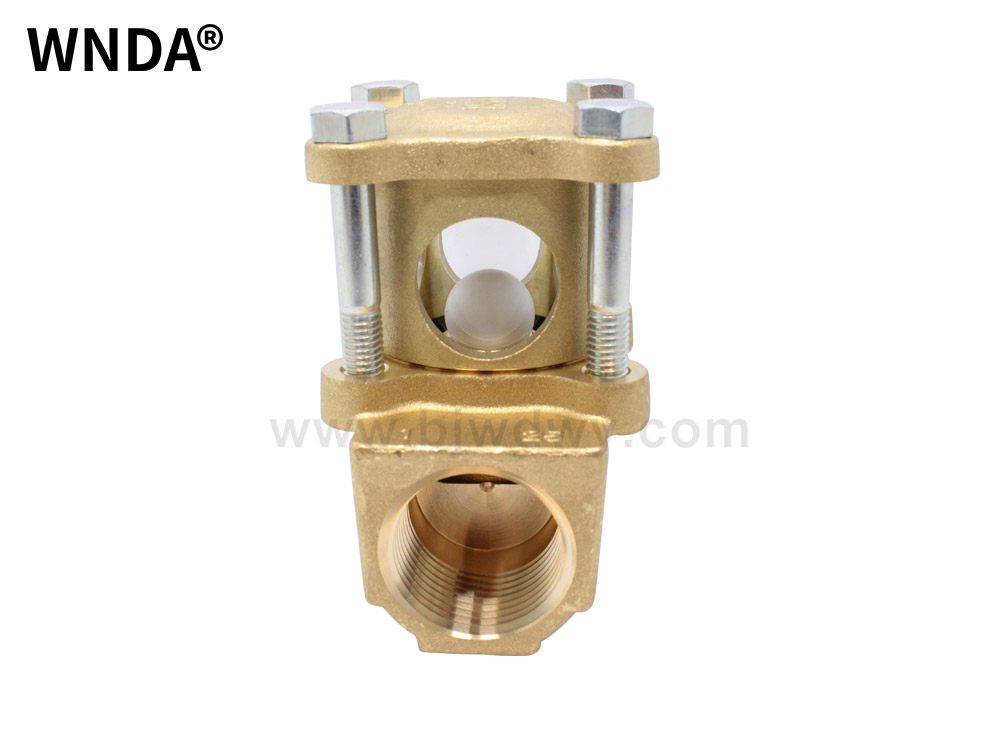

使用氟树脂球（阀瓣），可确认微量流动
易于维护
优点
适于目测确认蒸汽疏水阀的动作。(请安装在距离蒸汽疏水阀1m以上的距离。)
使用时，请安装在疏水阀二次侧（出口侧），通过玻璃窗观察冷凝水排出状况

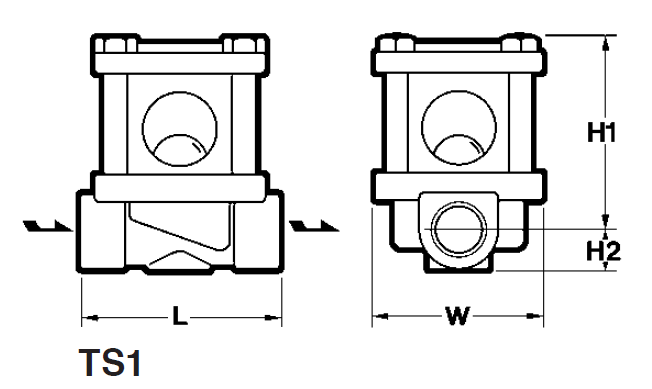

参数/尺寸
最高使用压力：1.0MPa
最高使用温度：183℃
阀体材质：铸钢（WCB）、铸铁（FC200）
用途：确认冷凝水排出状况
| 型号 | 连接 | 最高使用压力（MPa） | 最高使用温度 (℃) | 尺寸（mm） | 重量 (kg) | |||||||
| 方式 | 公称直径 | 蒸汽 | 水/温水 | 蒸汽 | 水/温水 | 本体材质 | L | H1 | H2 | W | ||
| TS1 | 螺纹 Rc | 15 | 0.8 | 1 | 180 | 100 | 黄铜 C3771 | 80 | 69 | 14 | 60 | 0.8 |
| 20 | 71 | 17 | 0.85 | |||||||||
| 25 | 85 | 76 | 21 | 1.2 | ||||||||
●请每年更换玻璃管/垫圈/O型圈。
管道示例
