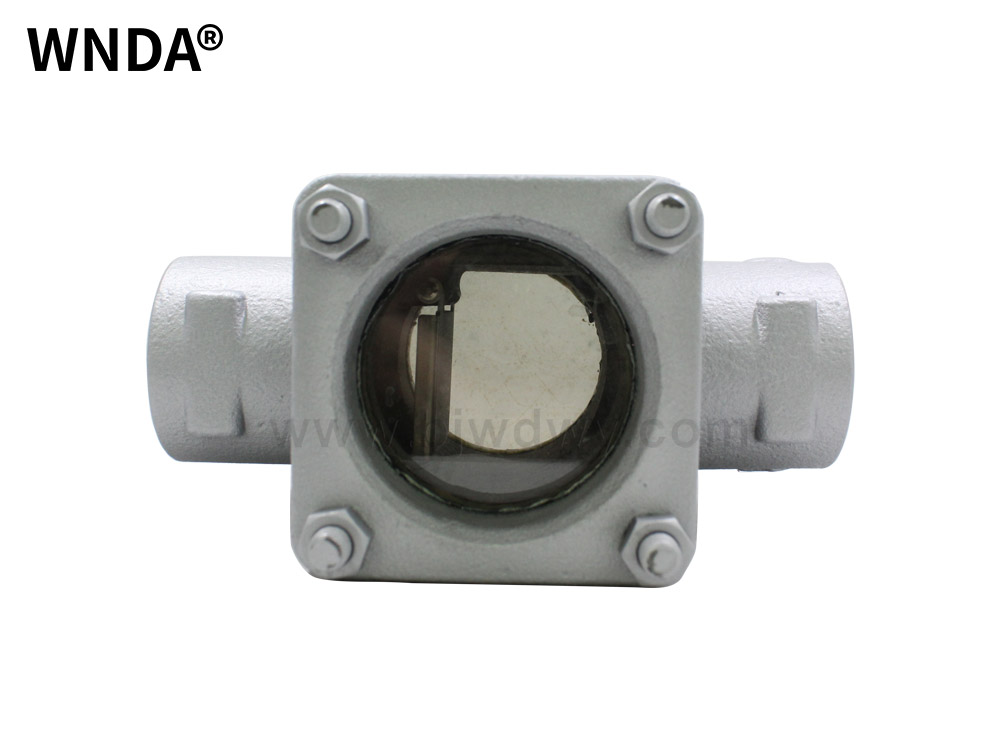

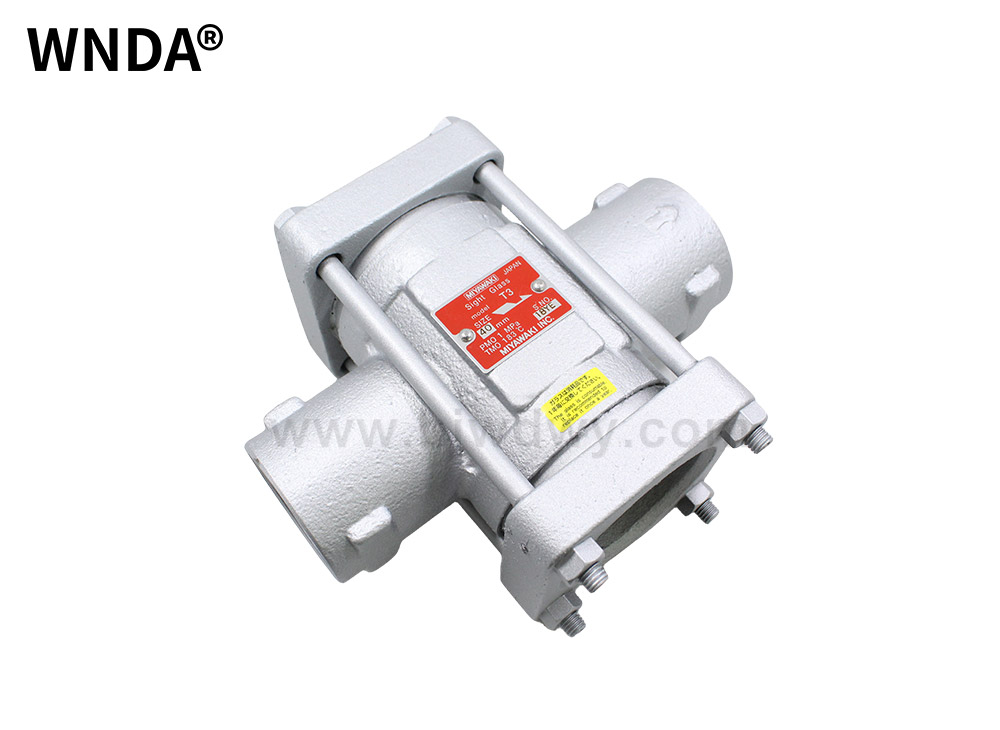

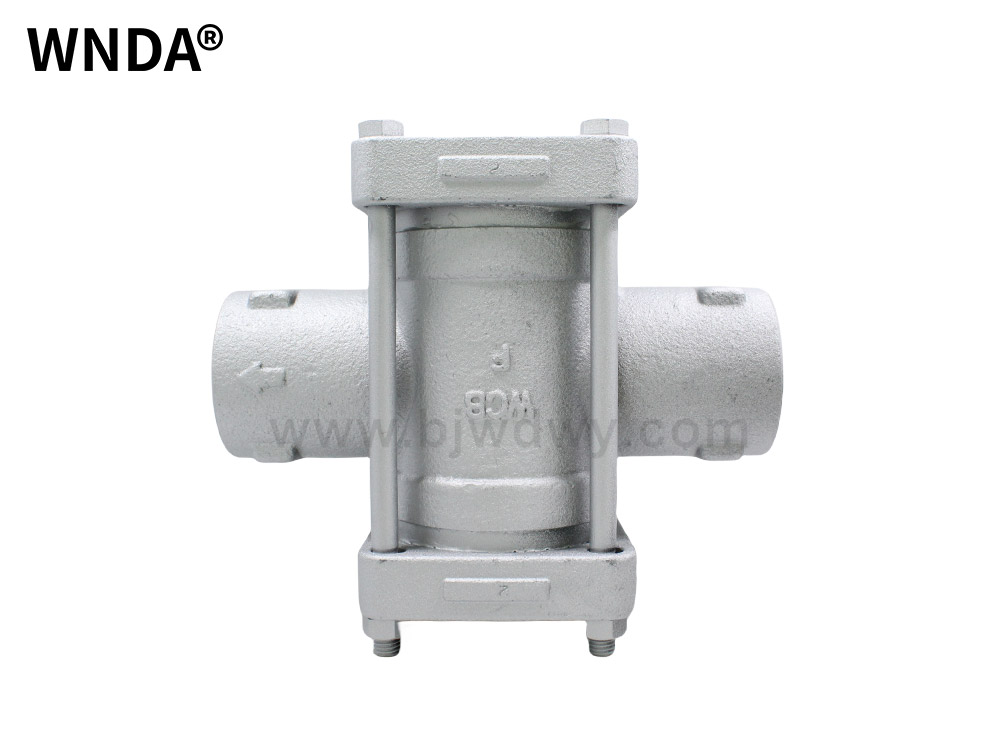

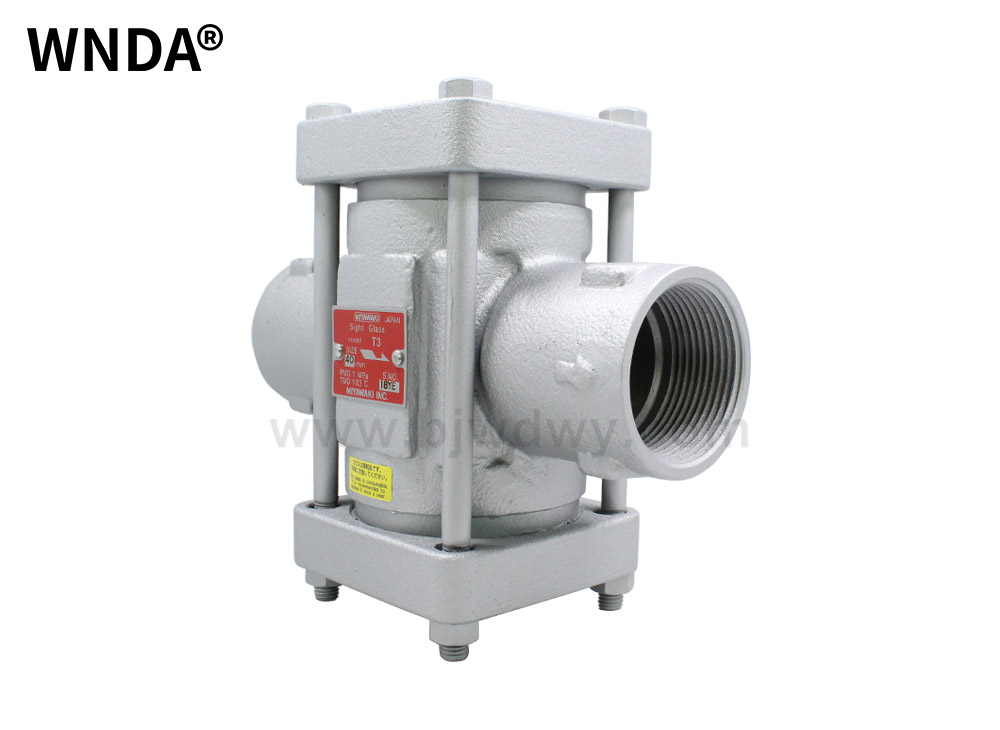

活瓣式窥视镜 T3型
性能/优点
有助于确认冷凝水的流动状态
通过内装活瓣的动作可以确认微量流动易于维护
冷凝水回收疏水动作一目了然。
重视管理和维护的疏水测试器。
优点
适于目测确认蒸汽疏水阀的动作。(请安装在距离蒸汽疏水阀1m以上的距离。)
使用时，请安装在疏水阀二次侧（出口侧），通过玻璃窗观察冷凝水排出状况

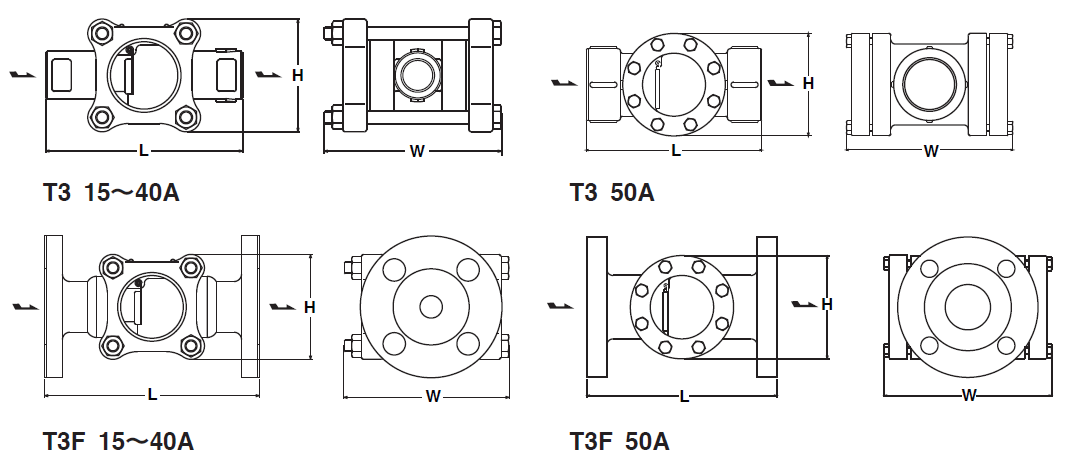

参数/尺寸
最高使用压力：1.0MPa
最高使用温度：183℃
阀体材质：铸钢（WCB）、铸铁（FC200）
用途：确认冷凝水排出状况
| 型号 | 连接 | 最高使用压力 PMO(MPa) | 最高使用温度 TMO(℃) | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径 | 本体材质 | L | H | W | ||||
| T3 | 螺纹 Rc、NPT | 15 | 1.0 | 183 | 铸钢 WCB | 123 | 70 | 115 | 1.6 |
| 20 | 1.7 | ||||||||
| 25 | 1.7 | ||||||||
| 32 | 170 | 85 | 155 | 3.3 | |||||
| 40 | 3.2 | ||||||||
| 50 | 铸铁 FC200 | 195 | 115 | 185 | 7.3 | ||||
| T3F | 法兰 FF、RF* | 15 | 1.0 | 183 | 铸钢 WCB | 144 | 70 | 115 | 3.3 |
| 20 | 4.4 | ||||||||
| 25 | 5.0 | ||||||||
| 32 | 180 | 85 | 155 | 8.0 | |||||
| 40 | 9.0 | ||||||||
| 50 | 铸铁 FC200 | 210 | 115 | 185 | 12.0 | ||||
