TLV空气减压阀采用先进技术,将减压阀,汽水分离器和空气疏水阀三合为一,能对空气进行准确的控制和调节,从而最大限度的提高系统性能,减少占用空间,维护方便。
TLV空气减压阀采用专利设计的自动对中,吸震的球形活塞及技术领先的先导阀结构和内置式汽水分离器。球形活塞及先导阀结构使得TLV空气疏水阀即使在恶劣的工况中也能保证二次空气压力的准确度;内置的汽水分离器结合自动调节型的自由浮球式空气疏水阀可提供干燥高品质的空气。同时,先导阀和主阀内部装有大流通面积过滤网,保证了TLV空气疏水阀无故障的工作。

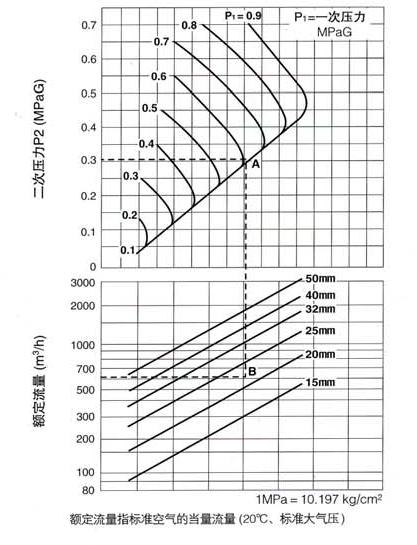

TLV空气减压阀选型需要将系统设计参数和选型表相结合进行。在对空气减压阀进行选型前需要明确的参数有一次压力(减压阀入口压力),设定压力(即出口压力),空气流量。下面以一台一次压力为0.8MPa,设定压力为0.3MPa,空气流量为600m³/h的系统减压阀选型来说明选型方法(如图所示):
1、首先找到一次压力(0.8MPa)和设定压力(0.3MPa)的焦点A,沿焦点A垂直向下画一条直线,以流量600m³/h相交,得到交点B。
2、由于B位于口径20mm和25mm之间,故选择较大口径,即25mm。
3、根据系统管道连接形式选择连接方式(螺纹或法兰)后,即完成选型过程。
