SL-40安全阀
产品参数
种类 ：扬程式安全阀
型式： 密封式
阀体材质：不锈钢
适用流体 蒸气、空气、气体、液体
适用压力： 0.05-1.0Mpa
调压范围： 0.05-0.1Mpa
流体温度： 235℃以下
流体粘度： 800cSt以下
连接方式 ：JIS RC螺纹
本体耐压试验：水压 20kg
口径范围： DN15-DN50

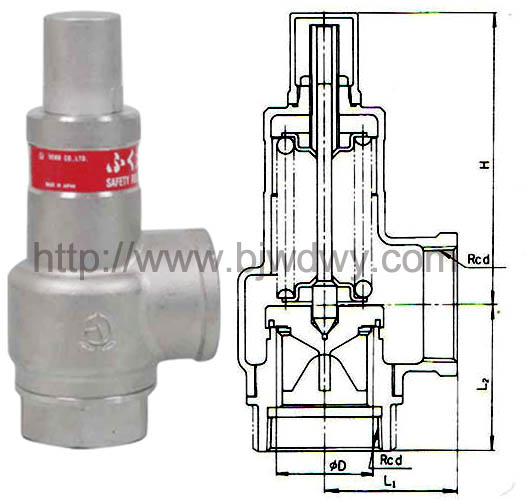

产品图片与尺寸
.jpg "SL-40安全阀(图1)")
| 口径 | 阀座口径 | 有效面积3.14DL | liftL | 阀间尺寸 | 阀高H | 连接d | 重量（kg） | |||
| L1 | L2 | SL-39 | SL-40 | SL-39 | SL-40 | |||||
| DN15 | 14 | 17.5 | 0.4 | 30 | 36 | 96 | 85 | 1/2 | 0.6 | 0.5 |
| DN20 | 19 | 29.8 | 0.5 | 35 | 40 | 100 | 89 | 3/4 | 0.7 | 0.6 |
| DN25 | 23 | 43.3 | 0.6 | 40 | 46 | 104 | 93 | 1 | 0.9 | 0.8 |
| DN32 | 32 | 80.3 | 0.8 | 50 | 54 | 126 | 115 | 11/4 | 1.5 | 1.4 |
| DN40 | 40 | 125.6 | 1.0 | 55 | 60 | 131 | 120 | 11/2 | 2 | 1.9 |
| DN50 | 50 | 204.1 | 1.3 | 65 | 73 | 166 | 152 | 2 | 3.4 | 3.2 |
