日本阀天RD-14H减压阀的动作方式为直动型,用于工业和设备安装节能换免维护。
适用介质:温水、灯油、润滑油、重油
一次侧压力:1.0mpa以下
二次侧压力:DN15-80 :0.05~0.35mpa、DN100-150:0.3~0.5mpa
阀前后最小压差:0.05mpa
减压比:10:1
流体温度:5~90℃
阀体材质:铸铁
阀座材质:不锈钢
阀体耐压试验:水压1.75mpa
连接方式:法兰
口径:DN15-150

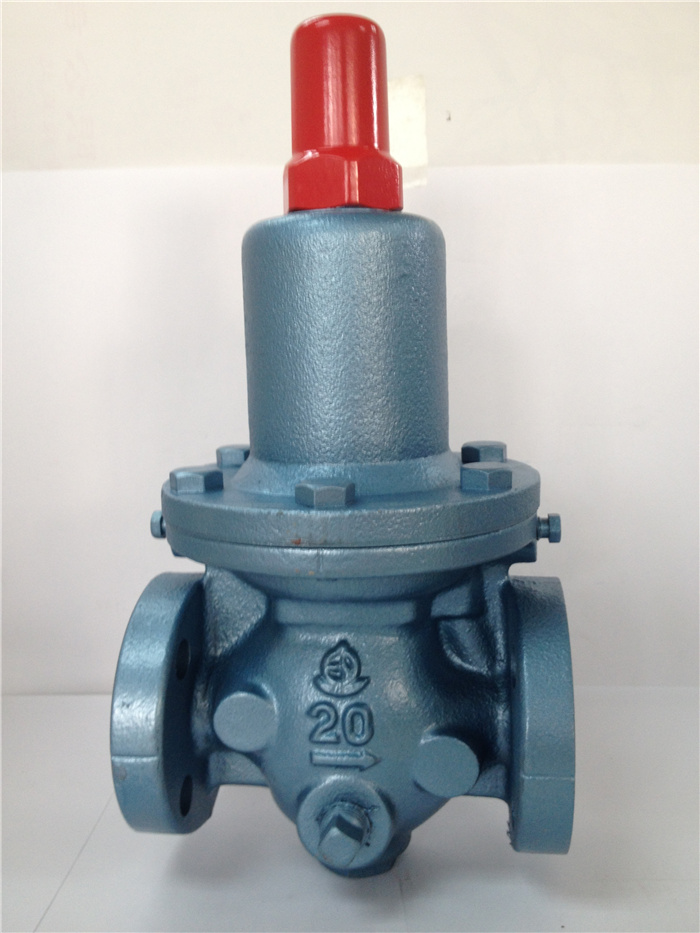

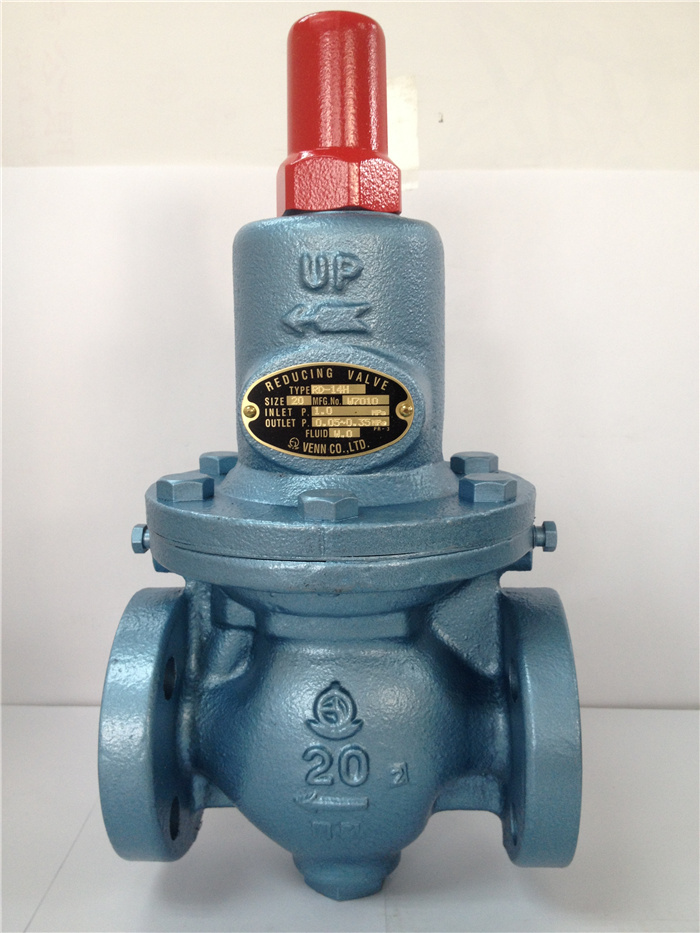

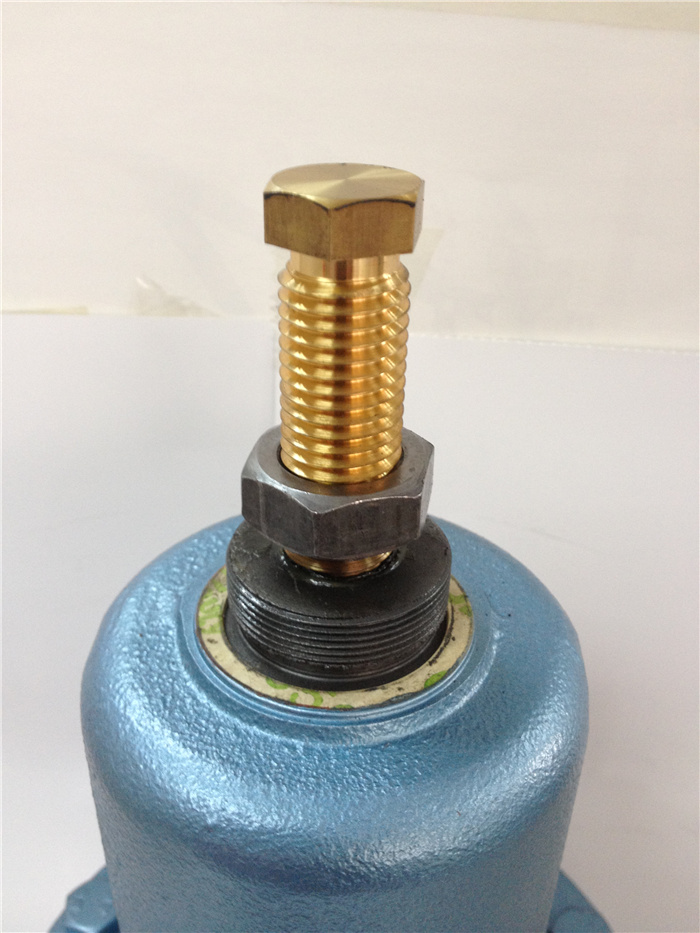

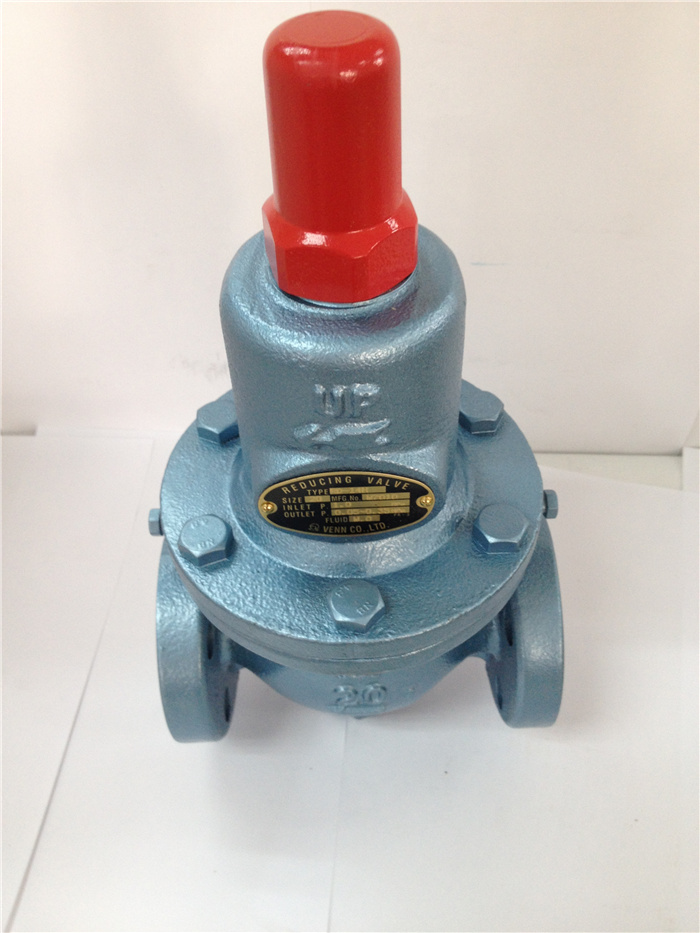

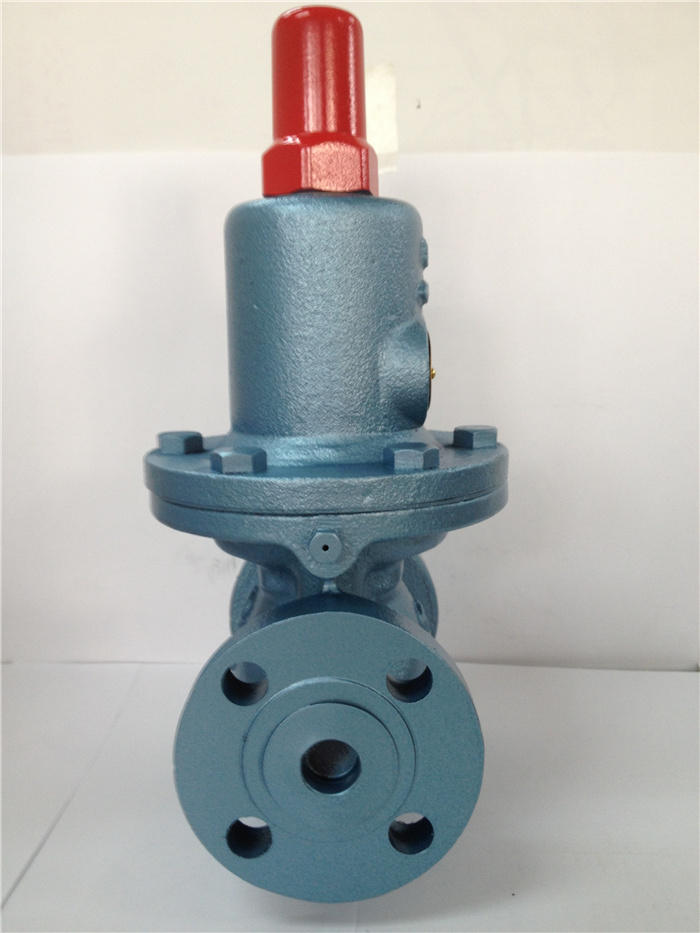

日本阀天RD-14H减压阀图片及尺寸图
RD-14H减压阀尺寸(mm)及重量 | ||||||
口径 | L | A | G | H | CV值(mm) | 重量(kg) |
DN15 | 156 | 142 | 65 | 256.0 | 1.0 | 10.0 |
DN20 | 160 | 142 | 65 | 256.0 | 2.0 | 10.0 |
DN25 | 160 | 142 | 65 | 257.0 | 3.5 | 10.5 |
DN32 | 180 | 174 | 76 | 332.0 | 5.5 | 17.0 |
DN40 | 180 | 174 | 76 | 333.0 | 8.0 | 17.5 |
DN50 | 190 | 174 | 81 | 341.0 | 14.0 | 19.0 |
DN65 | 230 | 218 | 95 | 434.0 | 22.0 | 37.0 |
DN80 | 250 | 218 | 100 | 439.0 | 32.0 | 40.0 |
DN100 | 300 | 250 | 125 | 490.0 | 48.0 | 67.0 |
DN125 | 370 | 340 | 150 | 640.0 | 75.0 | 112.0 |
DN150 | 400 | 340 | 165 | 655.0 | 108.0 | 150.0 |
