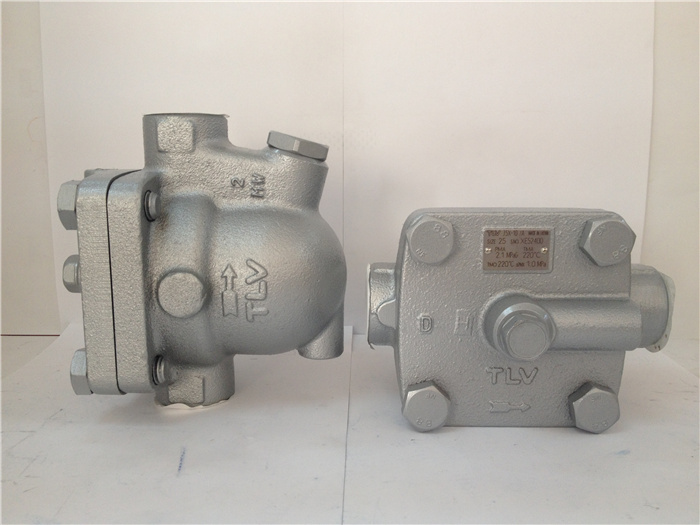

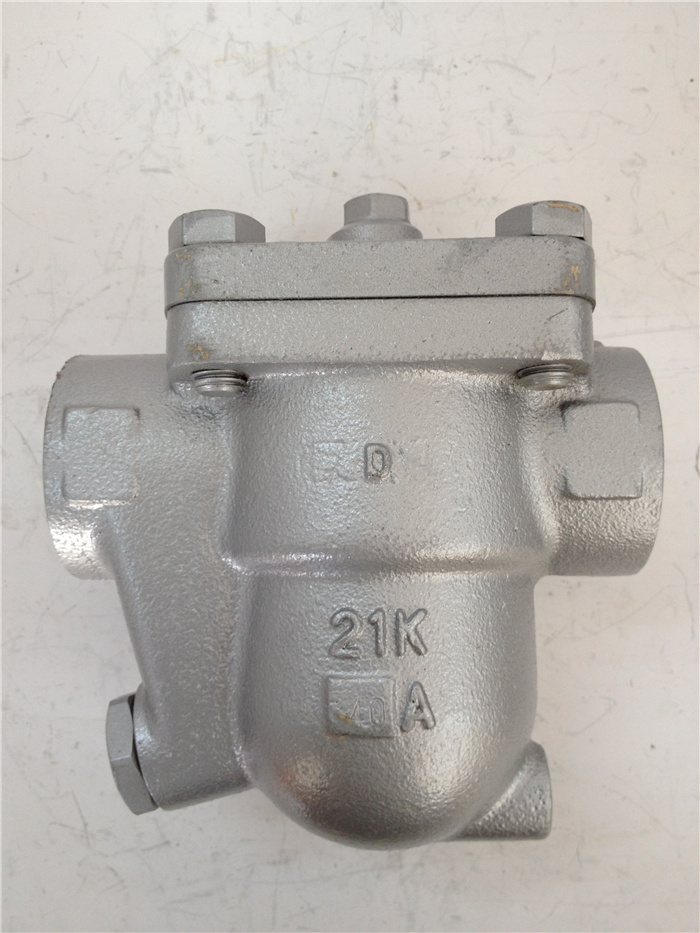

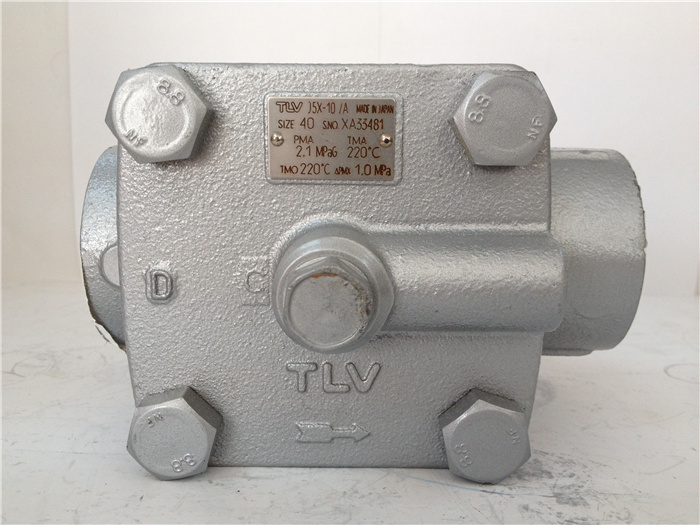

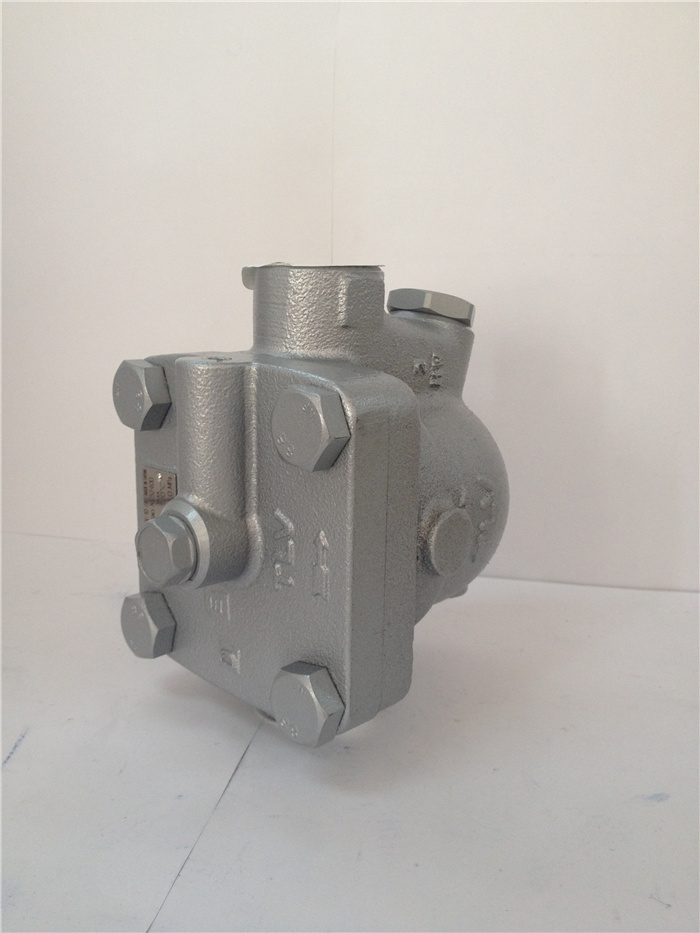

日本TLV J5X·JF5X自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
J5X浮球疏水阀特点
紧密密封、性能可靠的球墨铸铁或铸铁材质蒸汽疏水阀，适用于中、小型加工工艺。
1.工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。
2.只有一个运动部件-浮球、避免了集中磨损、不需维修、延长了使用寿命。
3.具有“故障常开”功能的热静力膜盒（X-元件）自动排放低于饱和蒸汽温度的空气。
4.在线更换内件，清理简便、减少了维修费用。
5.内置大流通面积过滤网、保证无故障工作。
疏水量：冷凝水排量大约在每小时100 kg到1000 kg之间
| 型号 | J5X | JF5X |
| 连接方式 | 螺纹 | 法兰 |
| 口径（mm） | 20,25,32,40 | 20,25,32,40,50 |
| 阀嘴 | 2,5,8,10,21 | 2,5,8,10,16 |
| 最大工作压力（MPaG） PMO | 0.2,0.5,0.8,1.0,2.1 | 0.2,0.5,0.8,1.0,1.57 |
| 最大工作压差（MPa） △PMX | 0.2,0.5,0.8,1.0,2.1 | 0.2,0.5,0.8,1.0,1.57 |
| 最小工作压力（MPaG） | 0.01 | |
| 最大工作温度（℃） TMO | 220 | |
| X-元件的过冷度（℃） | 6℃以内 | |
| X-元件的类型 | B | |
| 受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:2.1(J5X,JF5X 20,25mm),1.57(JF5X 32-50mm）最大 允许温度（℃）TMA:220 | ||
TLV自由浮球式蒸汽疏水阀-J5X外形尺寸：
