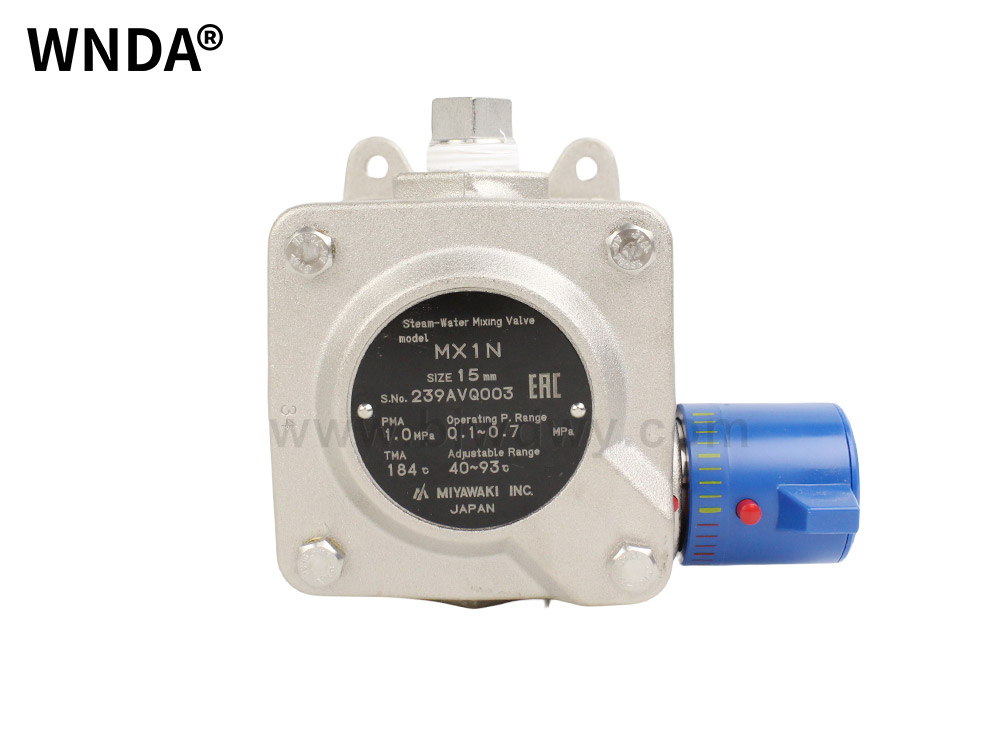

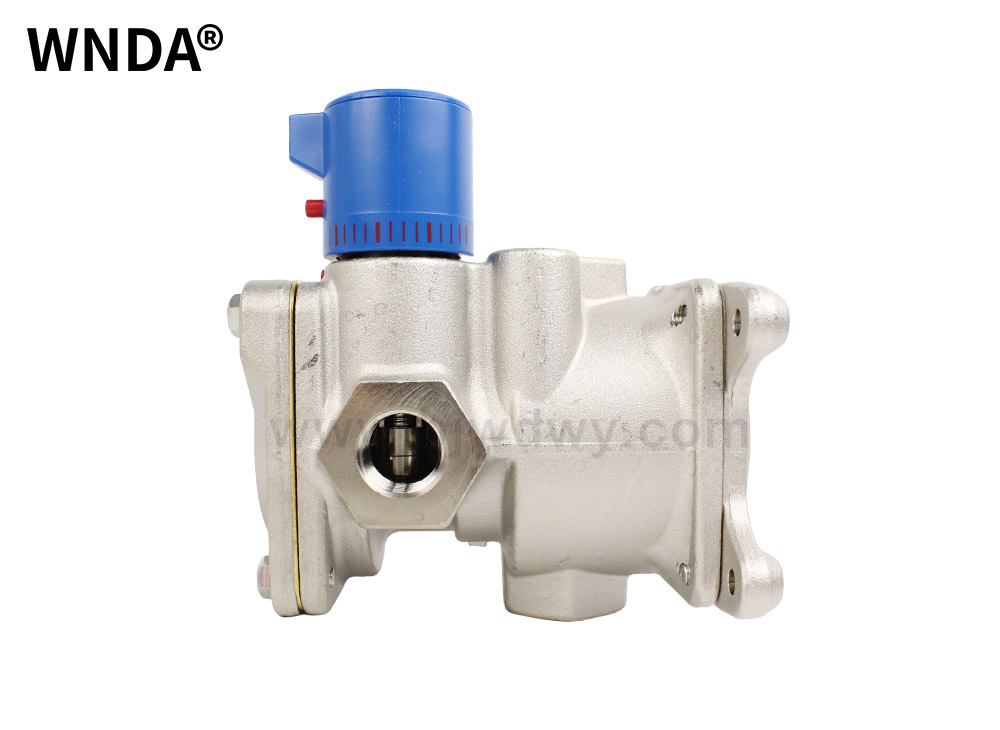

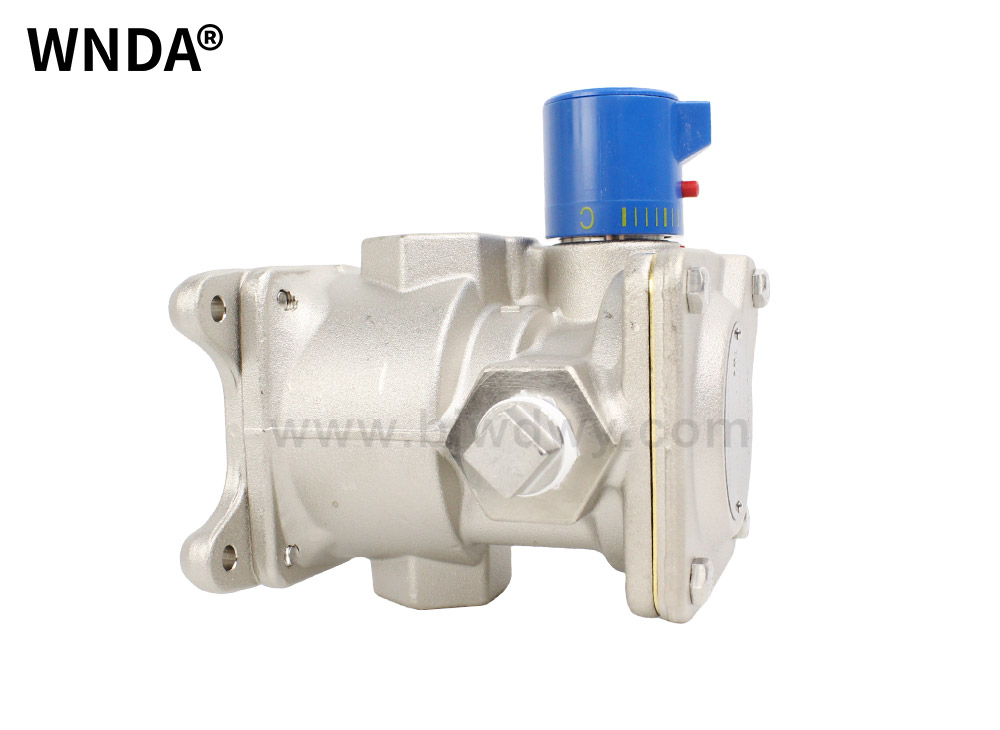

汽水混合器MX1N型
概述
安全设计蒸汽水混合阀。
只要有蒸汽和水，需要时就可得到温水。
采用终点止动方式高效作业。
用途/优点
蒸汽与水直接混合，为需要场所提供温水。
采用终点止动方式。
混合室通常采用冷水先行的安全设计。
垫圈采用食品工业级PTFE（氟树脂）和EPDM（O型圈）。
主要零件全部采用成套装置，易于维护。
节省空间、安装简单。
可广泛用于容器、零件、产品和作业场所的清洗。
参数/尺寸
*直接混合方式 *终点止动方式
●使用压力范围：0.035～0.7MPa
●热水温度：40～93℃
●最大热水量：40ℓ/min、62ℓ/min、149ℓ/min、317ℓ/min
●阀体材质：黄铜
| 型号 | 连接 | 使用压力范围 （MPa）
| 温度调节范围 | 蒸汽压力和 冷水压力的 压力比范围 | 本体材质
| 尺寸（mm） | 重量 (kg) | ||||||||||
| 方式 | 公称直径（A） | 蒸汽 | 冷水 | L | L1 | H | H1 | H2 | A | B | n | h | |||||
| MX1N | 螺纹 Rc、NPT | 15 | 0.035~0.7 | 0.035~0.7 | 40*~93℃ | 3≧蒸汽压/冷水压≧1/3 | 黄铜 （化学镀镍） | 100 | 138 | 134 | 43 | 47 | 62 | 102 | 4 | 6 | 3.9 |
| 20 | |||||||||||||||||
| 25 | 140 | 179 | 168 | 57 | 51 | 86 | 147 | 9 | 8.6 | ||||||||
40 | 0.035~0.5 | 0.035~0.5 | 160 | 189 | 197 | 70 | 60 | 14.1 | |||||||||
●MX1NーA（基本型）配备以下产品。
・止回阀 2个
・过滤器（100目） ２个
・释压阀 １个 （产品口径20A以上，配有衬套）
●MX1N-U（U型装置）出厂时已安装上述配件。
