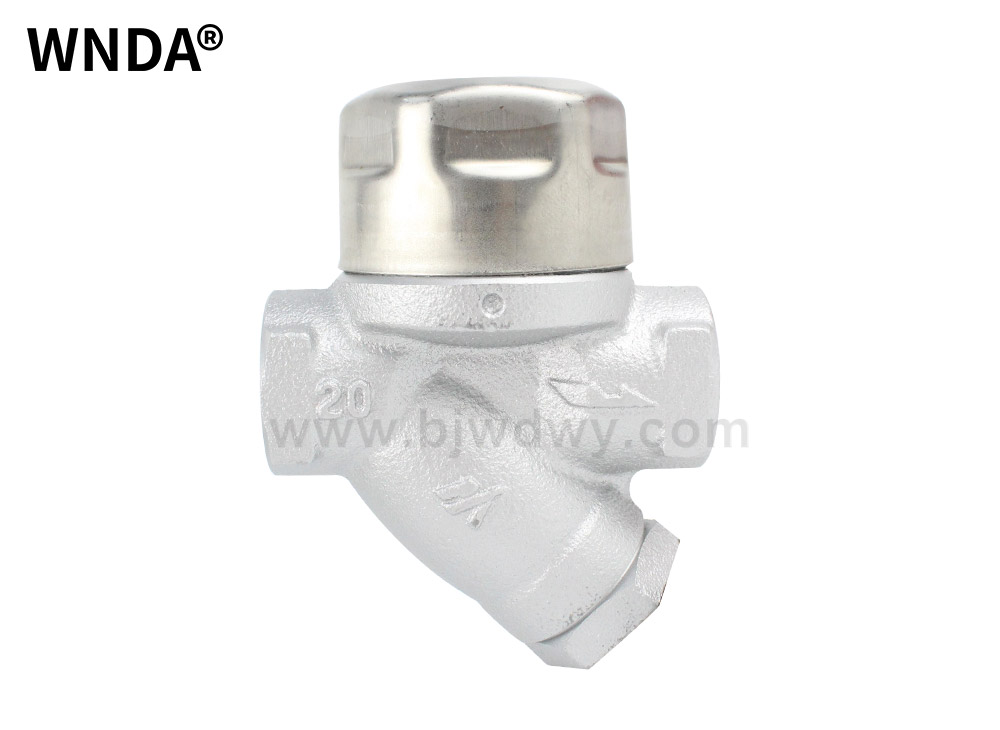

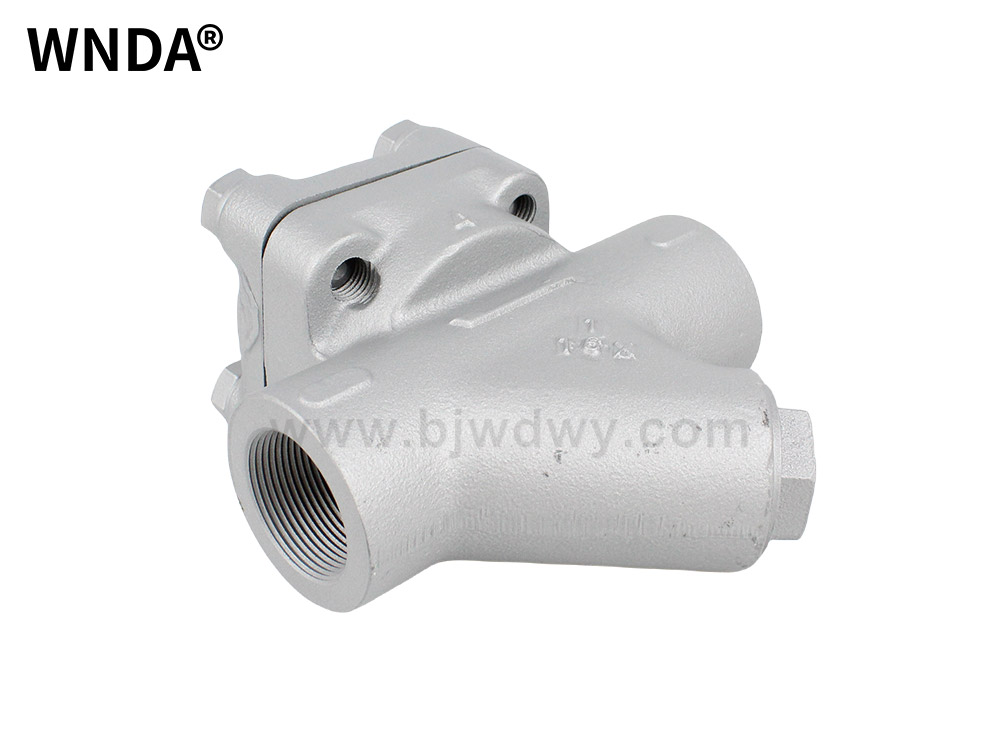

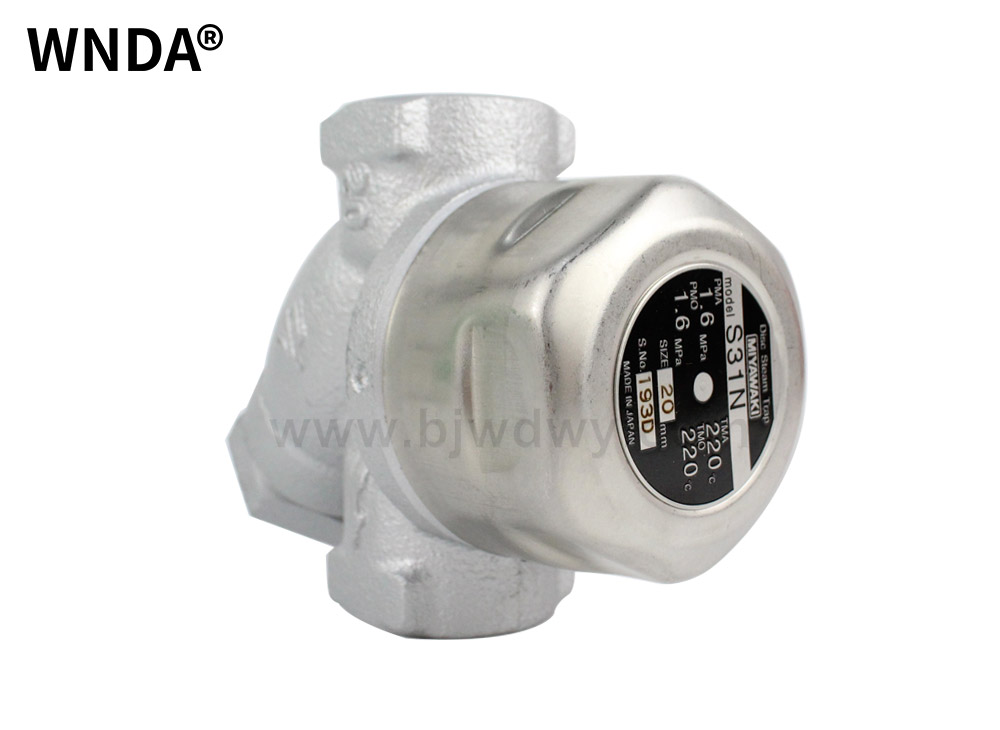

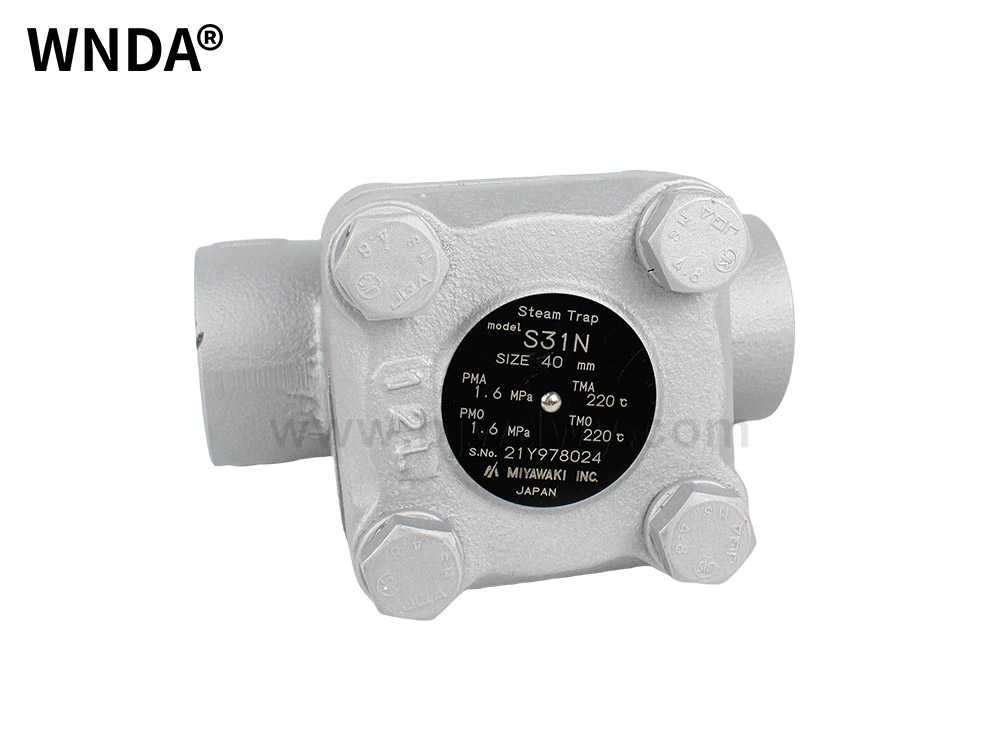

圆盘式蒸汽疏水阀S31N型
概述
利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。
用途/优点
可选垂直安装/水平安装。
采用紧凑设计，零件数量少，保养检查简单。
内置双金属片，可在通汽初期强制开启阀瓣迅速排出低温冷凝水及空气。（自动吹扫机构设计）
适于蒸汽输送管道、小型蒸汽设备等广泛用途
参数/尺寸
最高使用压力：1.6MPa
最高使用温度：220℃
最大排水量：
*15A～25A： 593kg/h
*32A～50A：2,290kg/h
阀体材质：
*15A～25A：球墨铸铁（FCD450）
*32A～50A：铸铁（FC250）
| 型号 | 连接 | 最高使用压力 PMO(MPa) | 最大工作压差 ⊿PMX(MPa) | 最高使用温度 TMO(℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | ||||||
| S31N | 螺纹 Rc、NPT | 15 | 1.6 | 1.6 | 220 | 球墨铸铁 FCD450 | 90 | 55 | 65 | 60 | 1.1 |
| 20 | 60 | 1.2 | |||||||||
| 25 | 95 | 1.3 | |||||||||
| 32 | 铸铁 FC250 | 180 | 104 | 100 | 106 | 8.0 | |||||
| 40 | 8.7 | ||||||||||
| 50 | 111 | 9.3 | |||||||||
| S31NF | 法兰 FF、RF* | 15 | 球墨铸铁 FCD450 | 140 | 55 | 65 | 60 | 2.5 | |||
| 20 | 150 | 60 | 3.0 | ||||||||
| 25 | 160 | 4.2 | |||||||||
| 32 | 铸铁 FC250 | 240 | 104 | 100 | 106 | 12.0 | |||||
| 40 | 13.5 | ||||||||||
| 50 | 14.5 | ||||||||||
●最高容许压力（PMA）: 1.6MPa PMA为耐压位置（阀体）的最高容许压力。
●最高容许温度（TMA） : 220℃ TMA为耐压位置（阀体）的最高容许温度。
●最小工作压差(⊿PMN) : 0.03MPa ⊿PMN为疏水阀入口和出口之间的最小工作压差。
*可对应日标，美标，德标，国标，化工等各类法兰标准
※但是不可制作50A的ASME/JPI 300lb。
※备选型号。
型号：S31N-G型 （螺纹式）
S31NF-G型（法兰型）
S31N-2型（螺纹型）
S31NF-2型 （法兰性）

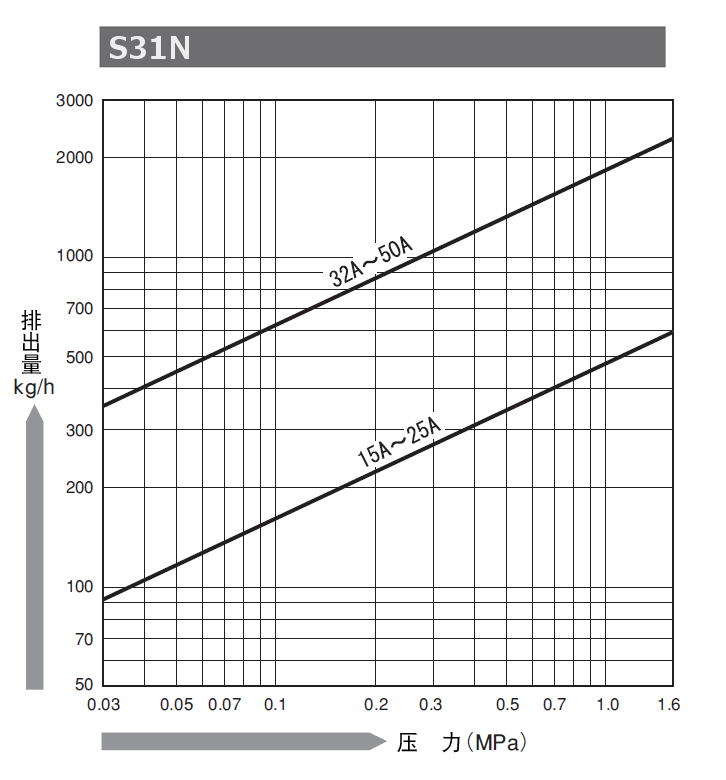

排水量
