圆盘式蒸汽疏水阀SC31型
概述
利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。
用途/优点
阀体材质采用不锈钢，抗腐蚀性强，耐用性优异。
可选垂直安装/水平安装。
采用紧凑设计，零件数量少，保养检查简单。
内装双金属装置，可顺利排出通汽初期的低温冷凝水/空气。（自动吹扫机构）
法兰间距可定制。
可选预防汽锁设计。（SC31-G、SC31-2）
适于食品设备、洗/制衣行业设备、蒸汽输送管道和小型热交换设备等
参数/尺寸
最高使用压力：2.1MPa
最高使用温度：220℃
最大排水量：675kg/h
阀体材质：不锈钢（SCS14）

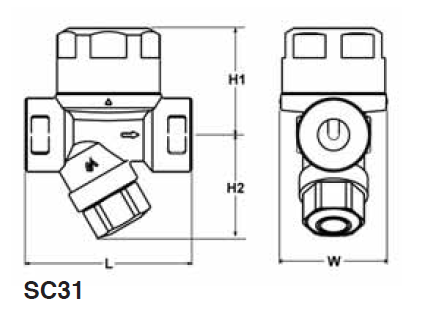

型号 | 连接 | 最高使用压力 PMO(MPa) | 最大工作压差 ⊿PMX(MPa) | 最高使用温度 TMO(℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | ||||||
| SC31 | 螺纹 Rc、NPT | 15 | 2.1 | 2.1 | 220 | 不锈钢 SCS14 | 78 | 55 | 59 | 61 | 1.0 |
| 20 | 90 | 61 | 1.3 | ||||||||
| 25 | 95 | 1.2 | |||||||||
●最高容许压力（PMA）: 2.1MPa PMA为耐压部位（阀体）的容许压力。
●最高容许温度（TMA） : 220℃ TMA为阀体部位的允许温度。
●最小工作压差(⊿PMN) : 0.03MPa ⊿PMN为疏水阀入口和出口之间的最小工作压差。
※连接螺纹方式也可采用Rp・NPT。
※可选预防汽锁的设计。
型号：SC31-G型 / SC31-2型

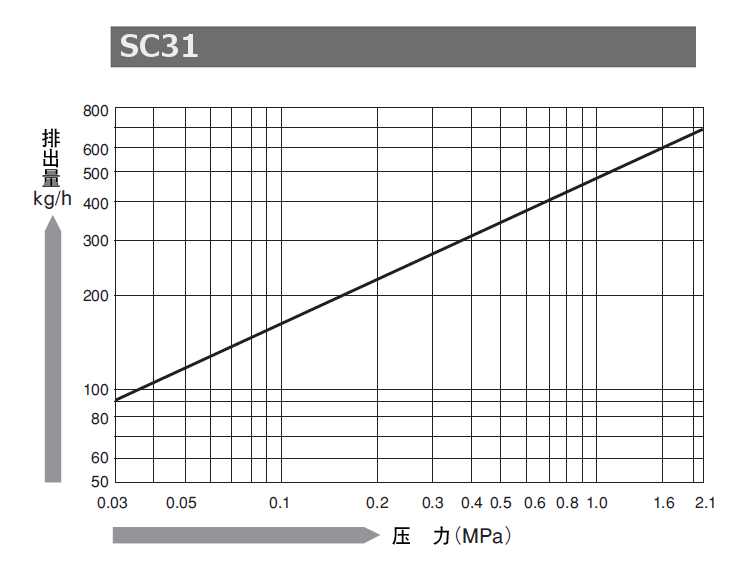

排水量
