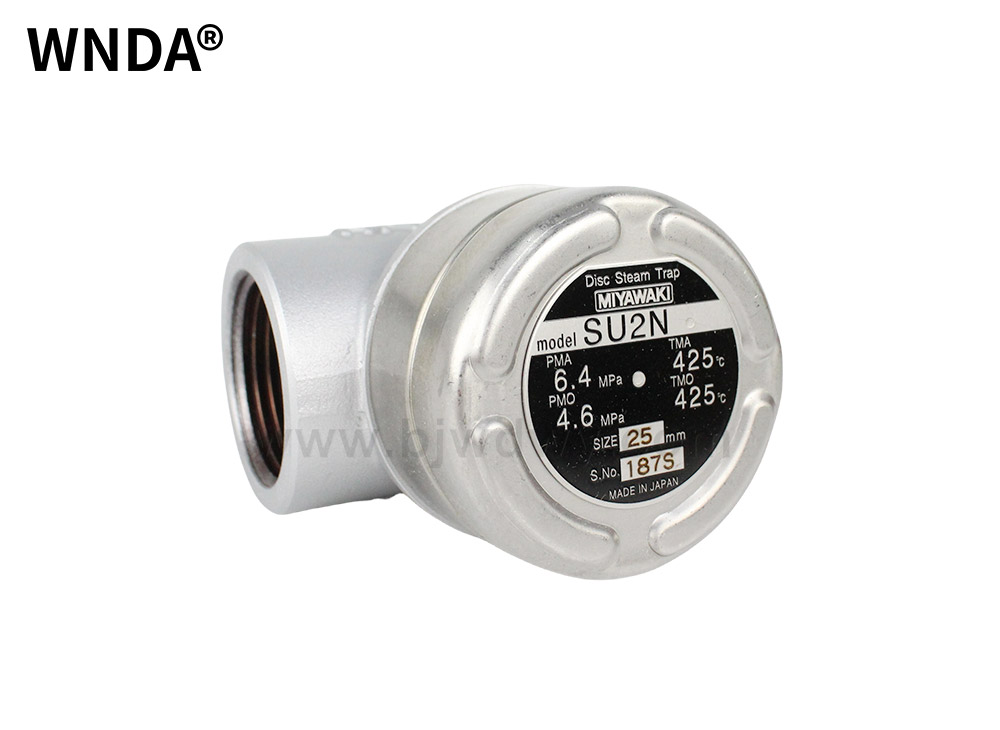

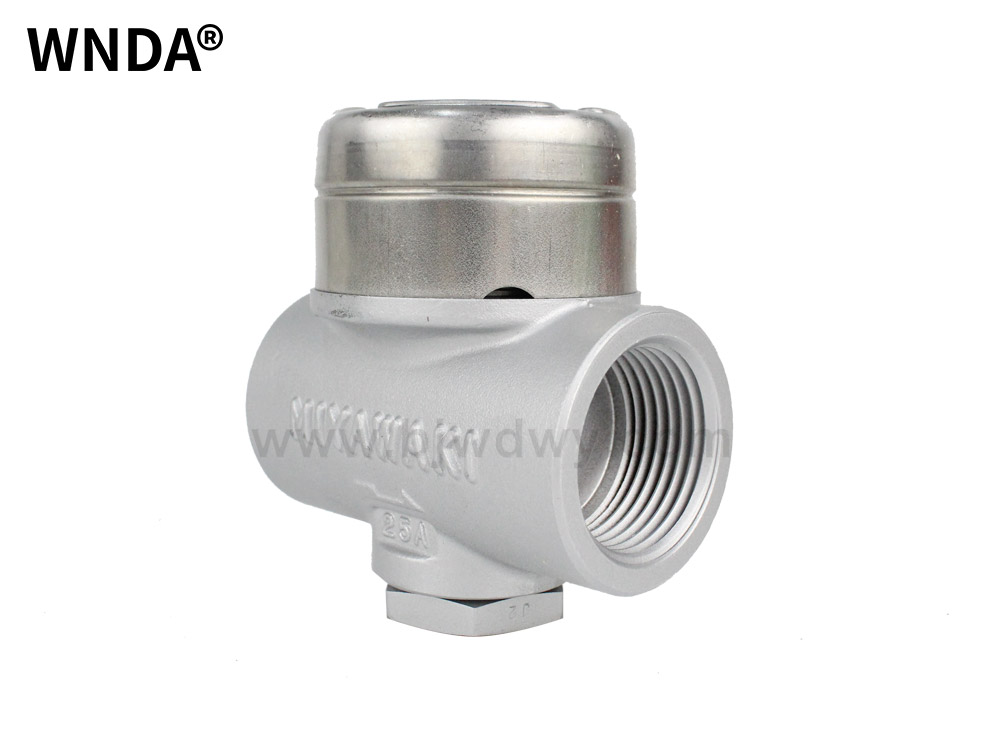

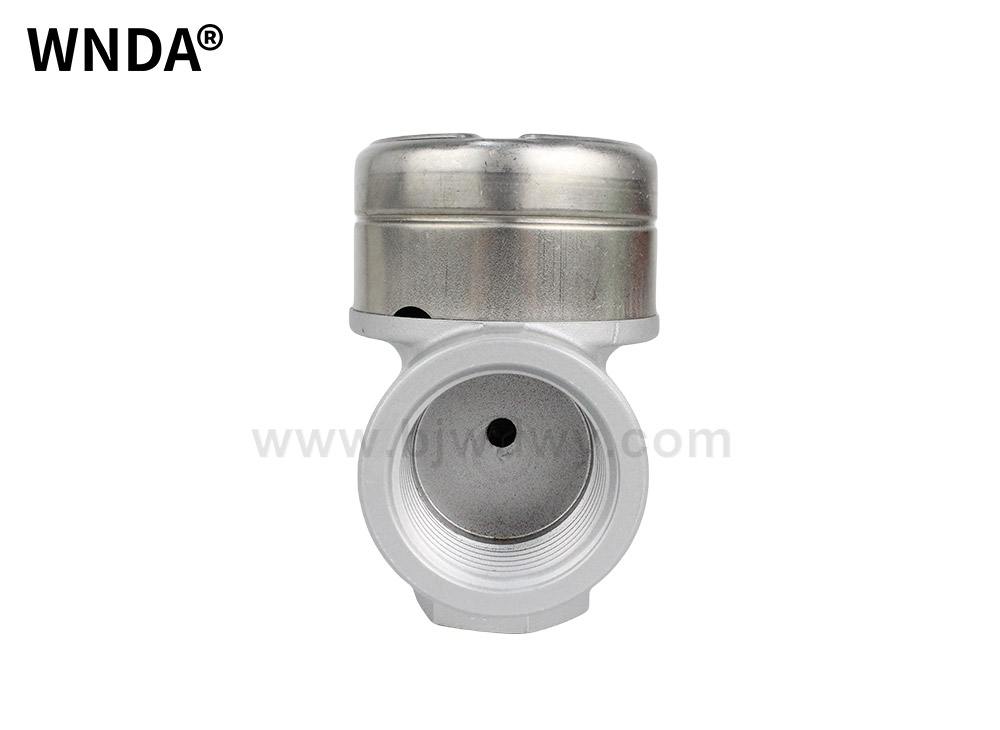

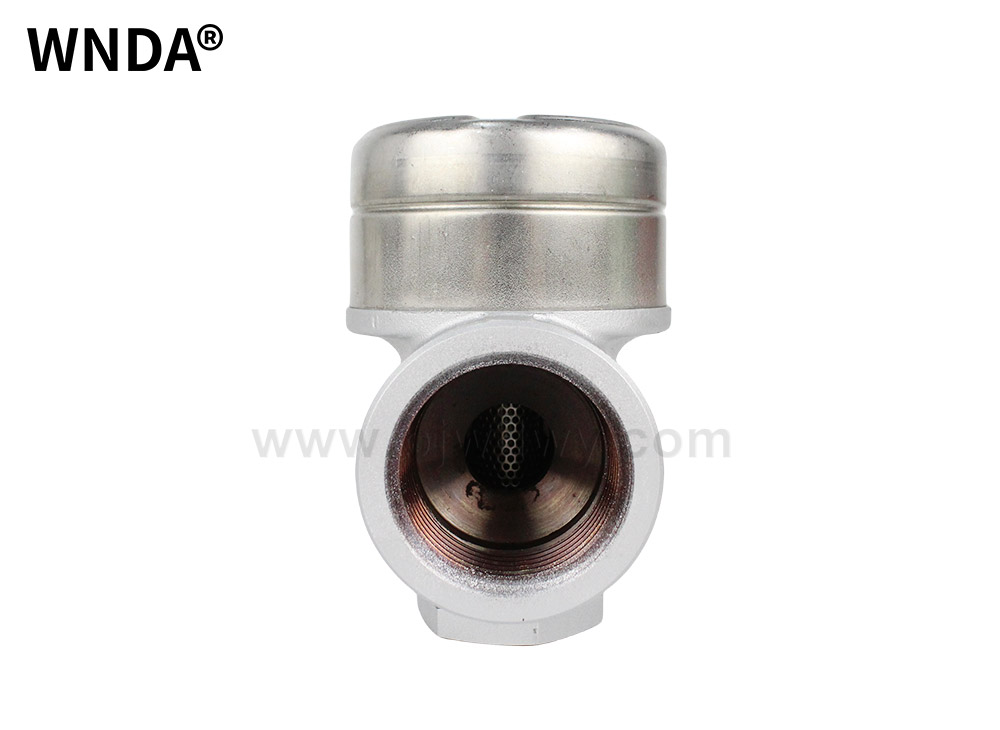

圆盘式蒸汽疏水阀SU2N型
概述
利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。
用途/优点
阀体材质采用不锈钢，抗腐蚀性强，耐用性优异。
自动吹扫机构设计
内置双金属片，可在通汽初期强制开启阀瓣迅速排出低温冷凝水及空气。
可选垂直安装/水平安装。
提高节能效果（SU2H型）
大幅减少工作相关的蒸汽消耗。
接口可定制。
适于高温/高压用蒸汽输送管道、蒸汽伴热管道等。
参数/尺寸
最高使用压力： 6.4MPa
最高使用温度：425℃
最大排水量：800kg/h
阀体材质：不锈钢（SUS420J2）

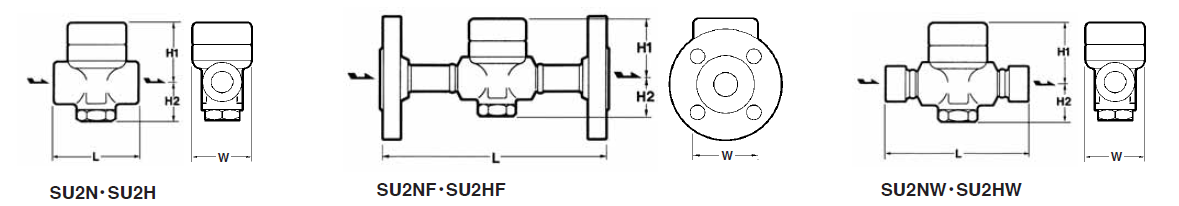

| 型号 | 连接 | 最高使用压力 PMO(MPa) | 最小工作压差 ⊿PMN(MPa) | 最高使用温度 TMO(℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | ||||||
SU2N |
螺纹 Rc、NPT | 15 | 4.6 | 0.15 | 425 | 不锈钢 SUS 420J2 | 70 | 47 | 32 | 53 | 0.8 |
| 20 | |||||||||||
| 25 | 75 | 51 | 1.0 | ||||||||
| SU2NF | 法兰 FF、RF* | 15 | 205 | 47 | 表1 参考 | ||||||
| 20 | |||||||||||
| 25 | |||||||||||
| SU2NW | 承插焊 SW | 15 | 140 | 47 | 1.5 | ||||||
| 20 | 1.4 | ||||||||||
| 25 | 1.3 | ||||||||||
| SU2H | 螺纹 Rc、NPT | 15 | 6.4 | 2.0 | 70 | 47 | 0.8 | ||||
| 20 | |||||||||||
| 25 | 75 | 51 | 1.0 | ||||||||
| SU2HF | 法兰 FF、RF* | 15 | 205 | 47 | 表1 参考 | ||||||
| 20 | |||||||||||
| 25 | |||||||||||
| SU2HW | 承插焊 SW | 15 | 140 | 47 | 1.5 | ||||||
| 20 | 1.4 | ||||||||||
| 25 | 1.3 | ||||||||||
●SU2NF / SU2HF的法兰和管道采用碳素钢材料
●SU2NW / SU2HW焊接部分采用碳素钢材料
●最高容许压力（PMA）： 4.6MPa (SU2N) / 6.4MPa (SU2H) PMA是耐压位置（阀体）的最高容许压力。
●最高容许温度（TMA） : 425℃ TMA为耐压位置（阀体）的最高容许温度。
*可对应日标，美标，德标，国标，化工等各类法兰标准
※法兰连接的接口尺寸可以定制。（也可制作螺纹连接式法兰。）
*如需定制接口尺寸，欢迎随时垂询。
表1 SU2NF / SU2HF型 重量表（法兰类型） 单位:kg
| 公称直径（A） | JIS （FF、RF） | JIS（RF） | ASME/JPI（RF） | ||||||
| 10K、16K | 20K | 30K | 40K | 63K | 150lb | 300lb | 600lb | 900lb | |
| 15 | 2.6 | 2.6 | 3.8 | 4.1 | 4.9 | 2.2 | 2.7 | 3.3 | 5.7 |
| 20 | 3.0 | 3.0 | 4.1 | 4.4 | 6.2 | 2.6 | 3.7 | 4.6 | 7.1 |
| 25 | 4.0 | 4.0 | 5.0 | 5.4 | 7.0 | 3.0 | 4.3 | 5.4 | 9.6 |
排水量
