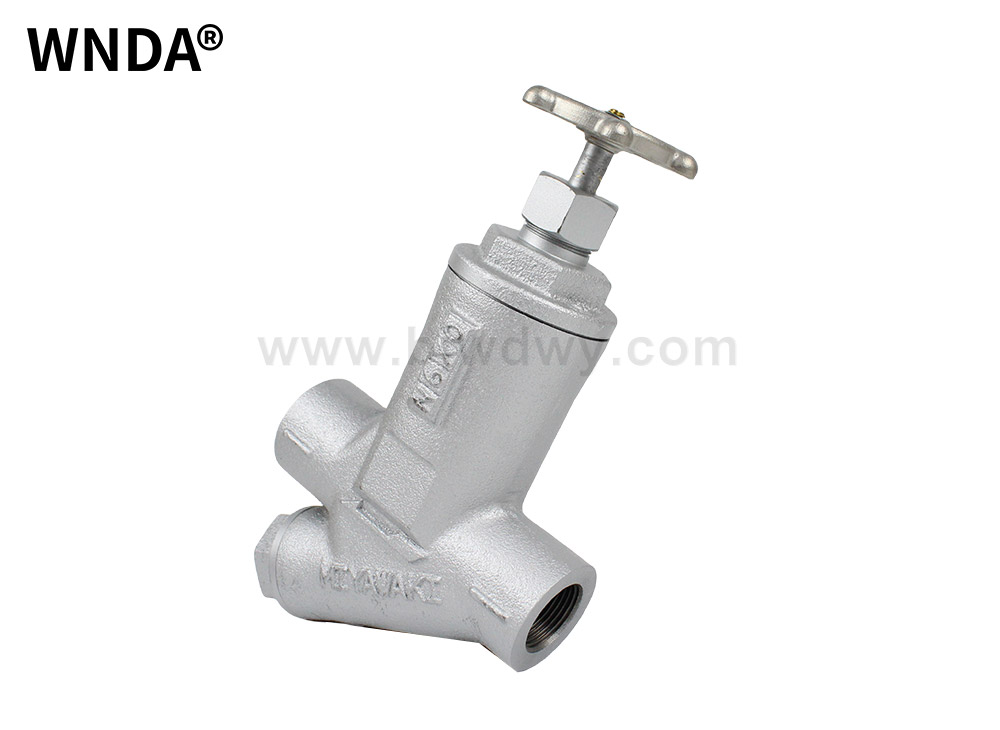

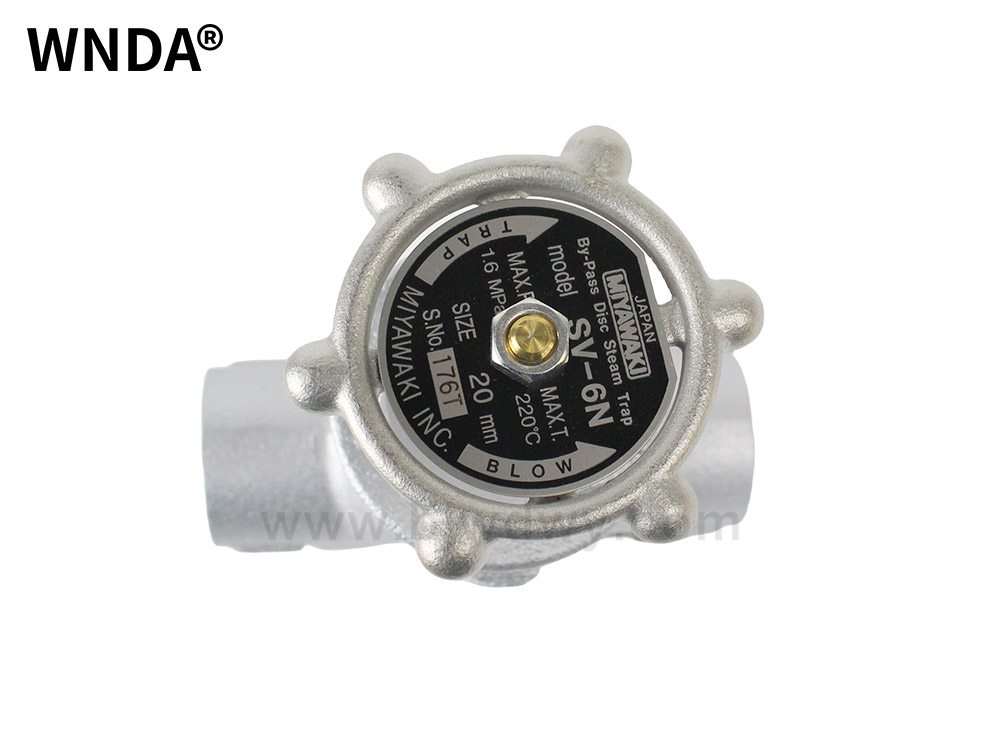

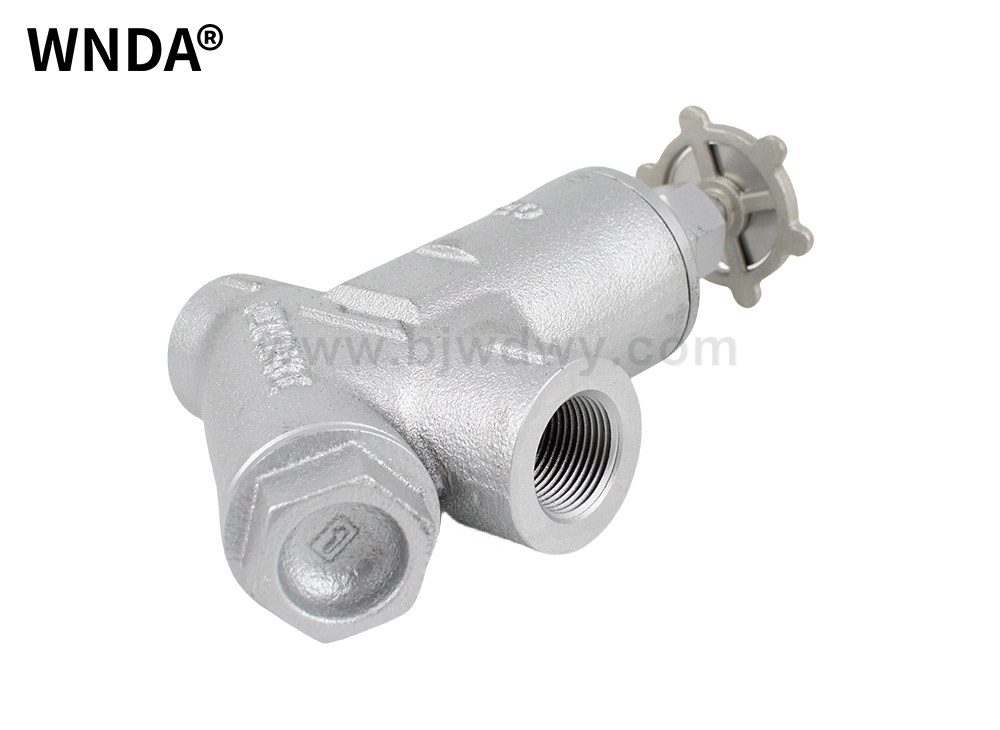

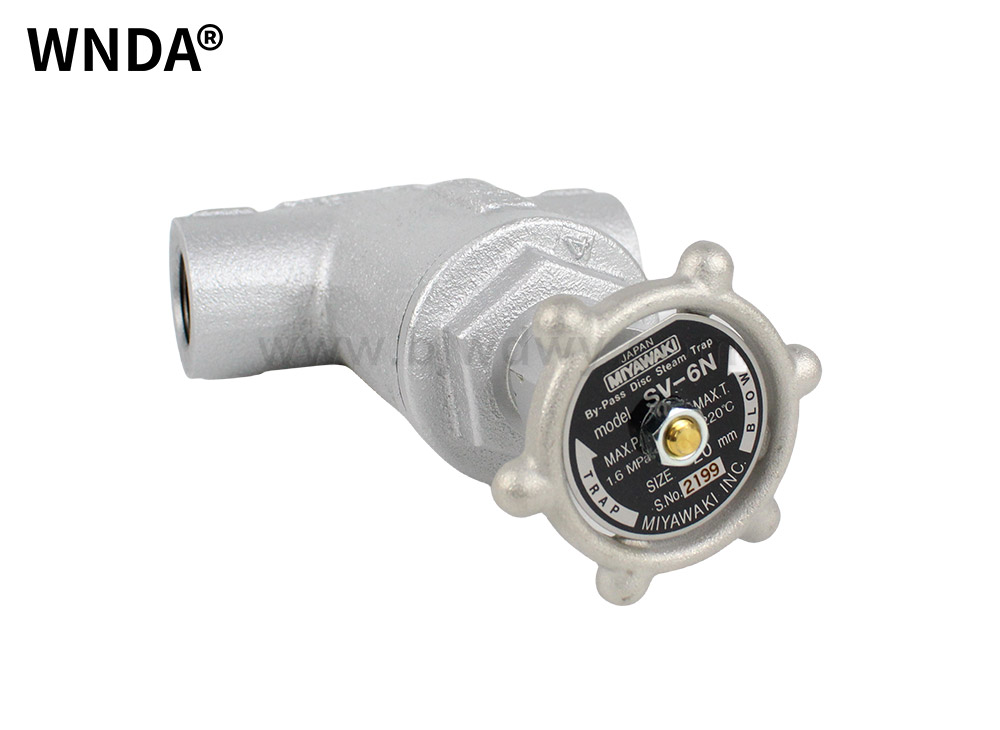

圆盘式蒸汽疏水阀SV-6N型

• 概述

利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。

• 用途/优点

用途：洗/制衣行业设备、食品机械、印染设备、蒸汽主管道、小型热交换器

旁通阀采用内置设计，可以节省空间，实现低成本的产品/管道施工。

可选垂直安装/水平安装。

疏水阀主要部件成套化，短时间即可完成维护。

内置双金属片，可在通汽初期强制开启阀瓣迅速排出低温冷凝水及空气。（自动吹扫机构设计）

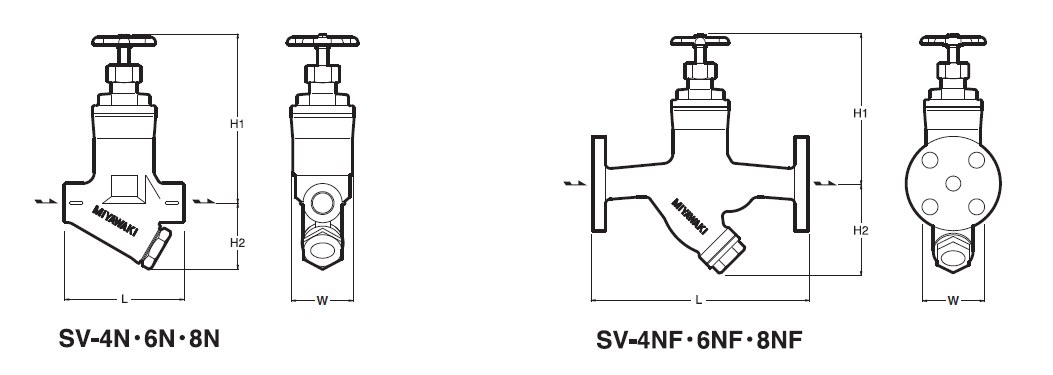

• 参数/尺寸

*内置旁通阀设计

最高使用压力：1.6MPa

最高使用温度：220℃

最大排水量：920kg/h

阀体材质：铸铁（FC250）

*可对应日标，美标，德标，国标，化工等各类法兰标准
※但是不可制作SV-6NF的ASME/JPI 300lb。

※备选型号
型号：SV-□N-G型   （螺纹型）
         SV-□NF-G型（法兰型）

　　　SV-□N-2型   （螺纹型）

　　　SV-□NF-2型（法兰型）

• 排水量
