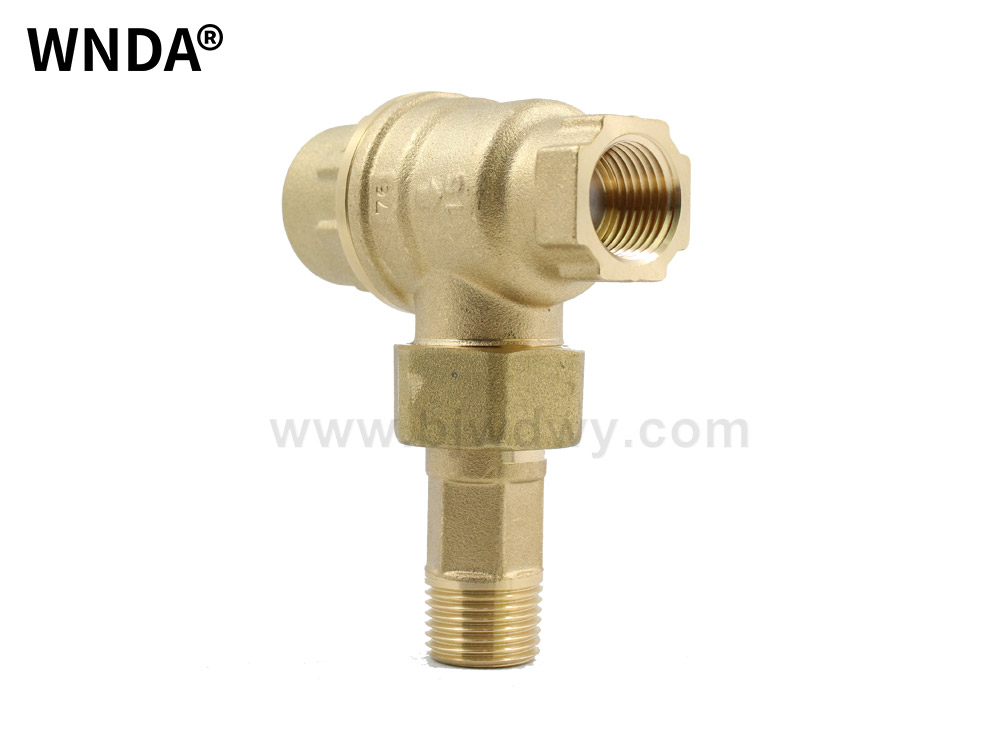

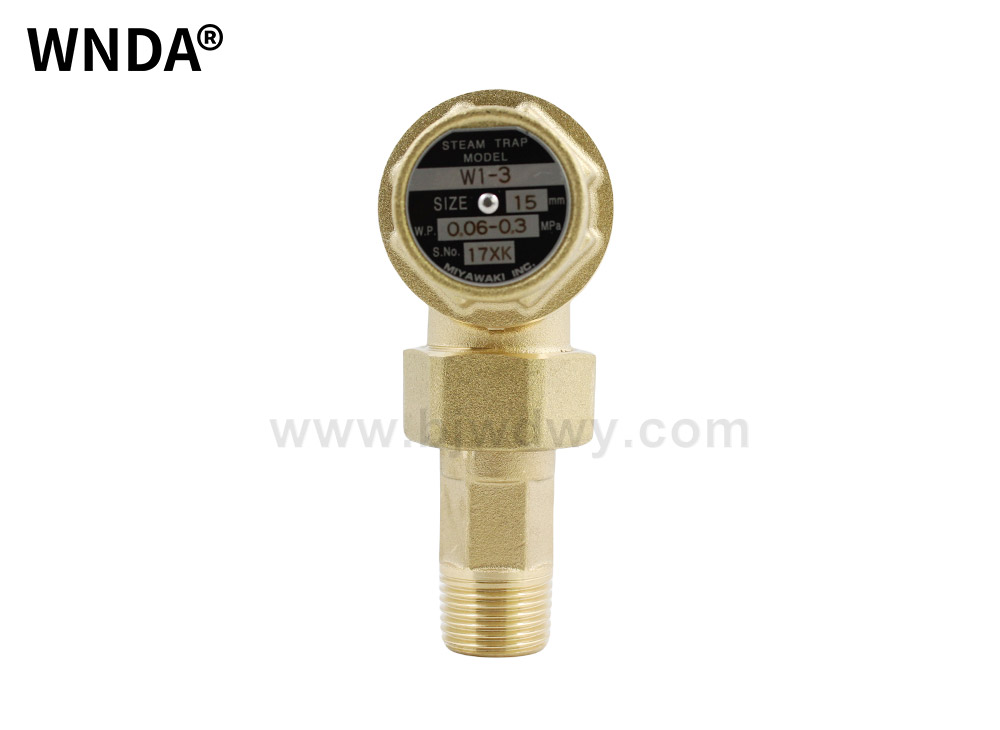

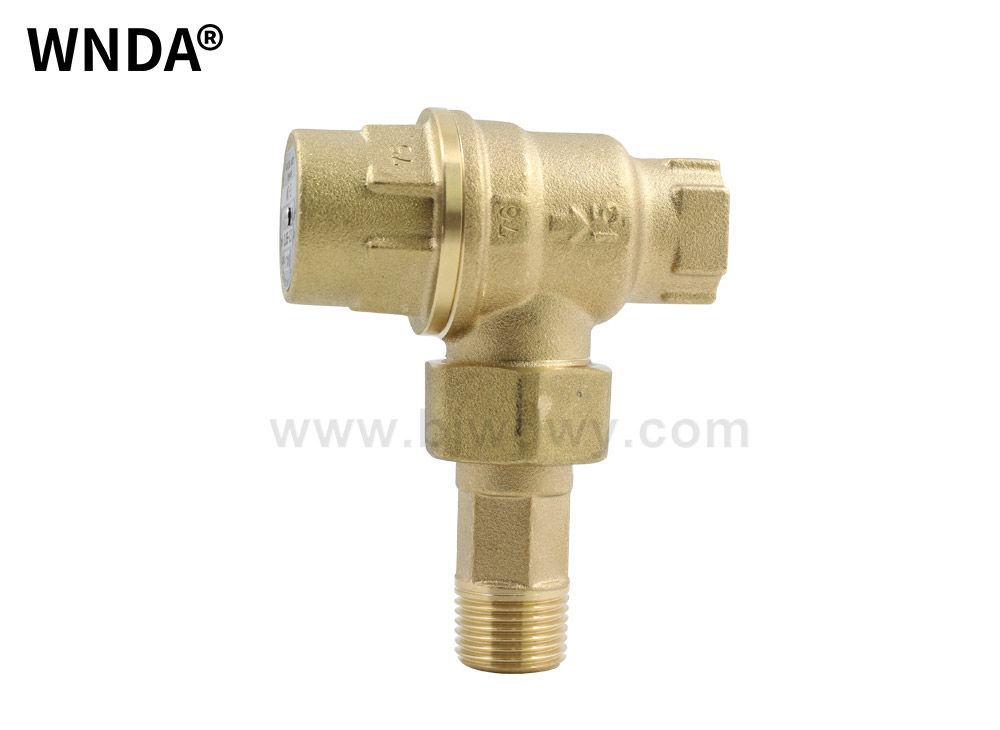

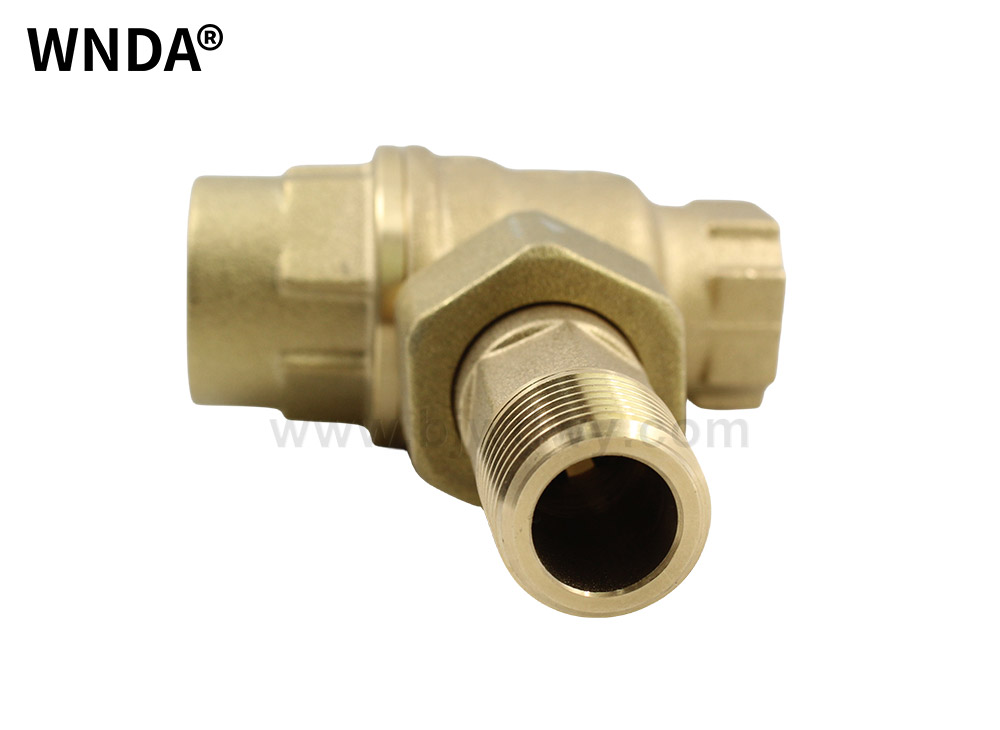

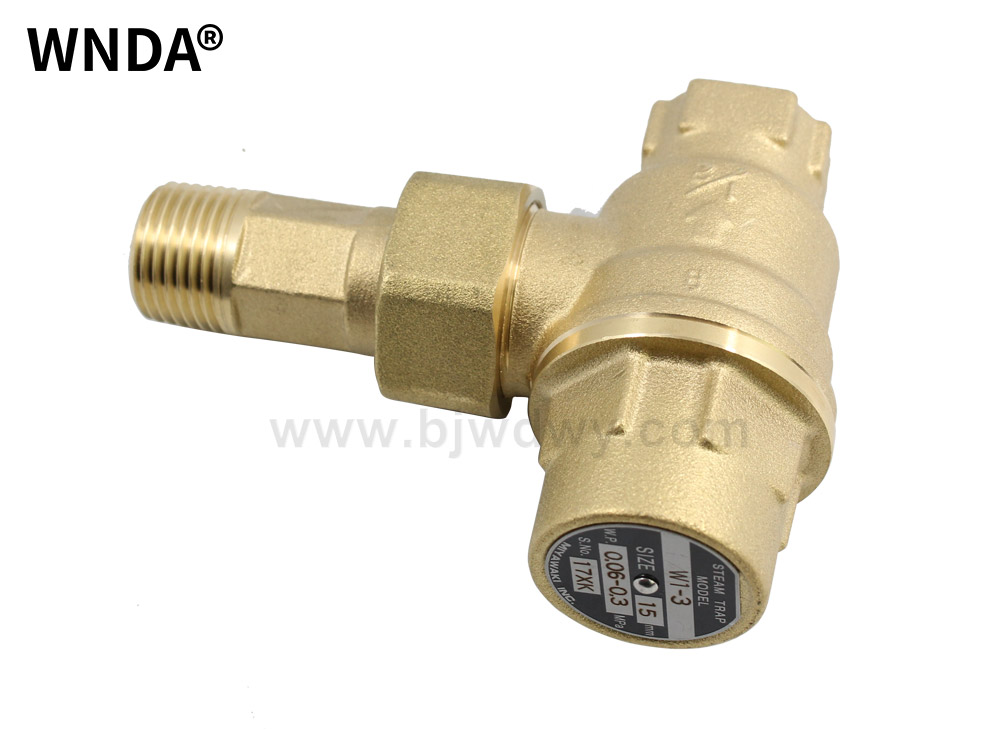

热敏式蒸汽疏水阀 W1-3型
概述
利用蒸汽和冷凝水的温度差产生的蜡膨胀和收缩，驱动阀瓣工作的蒸汽疏水阀。
用途/优点
适于暖气散热片等低压和小规模系统。
最适合宾馆、学校、医院和办公室等暖气系统。
W3型还可用作低压暖气管道的中间和管道末端。
缩短启机时间
采用独立式热敏元件，迅速排出通汽开始时的低温冷凝水和空气。
蒸汽无泄漏
工作温度低于饱和温度，无蒸汽泄漏，节能效果优异。
避免垃圾、水垢产生故障
排出孔面积大，避免垃圾、水垢产生故障。
防止冻结
通汽停止后，停用开启式设计，在非使用状态下内部为开启状态，防止冷凝水堆积。
易于维护
内部组件成套设计。
疏水阀阀体易于安装和拆卸。（W1、W3型）
参数/尺寸
最高使用压力：0.3MPa
最高使用温度：150℃
最大排水量：720kg/h
阀体材质：黄铜（C3771）
| 型号 | 连接 | 使用压力范围 （MPa） | 最高使用温度 (℃) | 阀体材质 | 尺寸（mm） | 重量 (kg) | ||||
| 方式 | 公称直径（A） | L | H1 | H2 | W | |||||
| W1-1.5 | 入口（外螺纹） 出口（内螺纹） | 15 | 0.01~0.15 | 150 | 黄铜 C3771 | 80 | 42 | 35 | 41 | 0.5 |
| 20 | 87 | 41 | 0.6 | |||||||
| W1-3 | 15 | 0.01~0.3 | 80 | 35 | 0.5 | |||||
| 20 | 87 | 41 | 0.6 | |||||||
| W2-1.5 | 螺纹 Rc、NPT | 15 | 0.01~0.15 | 35 | 35 | 0.4 | ||||
| 20 | 41 | 0.5 | ||||||||
| W2-3 | 15 | 0.01~0.3 | 35 | 0.4 | ||||||
| 20 | 41 | 0.5 | ||||||||
| W3-1.5 | 入口（外螺纹） 出口（内螺纹） | 15 | 0.01~0.15 | 123 | 28 | 0.6 | ||||
| 20 | 135 | 34 | 0.7 | |||||||
| W3-3 | 15 | 0.01~0.3 | 123 | 28 | 0.6 | |||||
| 20 | 135 | 34 | 0.7 | |||||||
排水量
