BELIMO 快速风阀执行器 LMQ24A-MF
瑞士BELIMO搏力谋 LMQ24A-MF 风门快速执行器 适用于通风暖通系统中的风门
技术参数:
电压 交流/直流:AC/DC 24 V
适用风门尺寸约 0.8 m²
扭矩 4 Nm
控制调制 2…10 V变量
位置反馈 2…10 V可变
功耗(运行):13 W
功耗(保持):2 W
线缆尺寸大小的功耗:23 VA
连接电源控制:电缆 1 m, 3x 0.75 mm²
电机运行方向:可用开关选择 0 (逆时针旋转) / 1 (顺时针旋转)
手动操作:按下手动操作钮,执行器齿轮机构解锁
旋转角度:95
电机运行时间:2.5 s / 90°
机械接口:通用轴夹持器 8...26.7 mm
防护等级:IP54
NEMA 防护等级:NEMA 2
外壳类型:UL Enclosure Type 2
环境温度:-30...40°C [-22...104°F]
接线图:
操作控制及面板指示图:

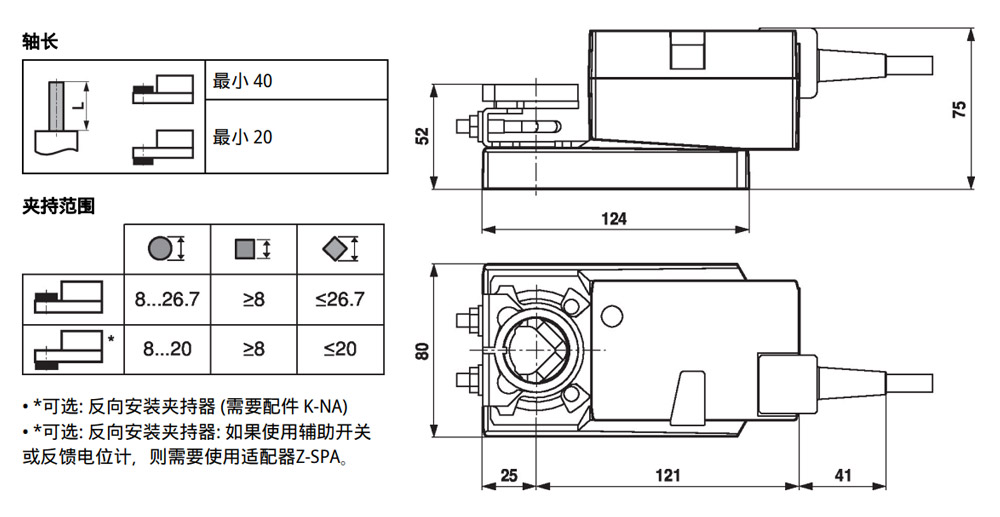

尺寸图:
