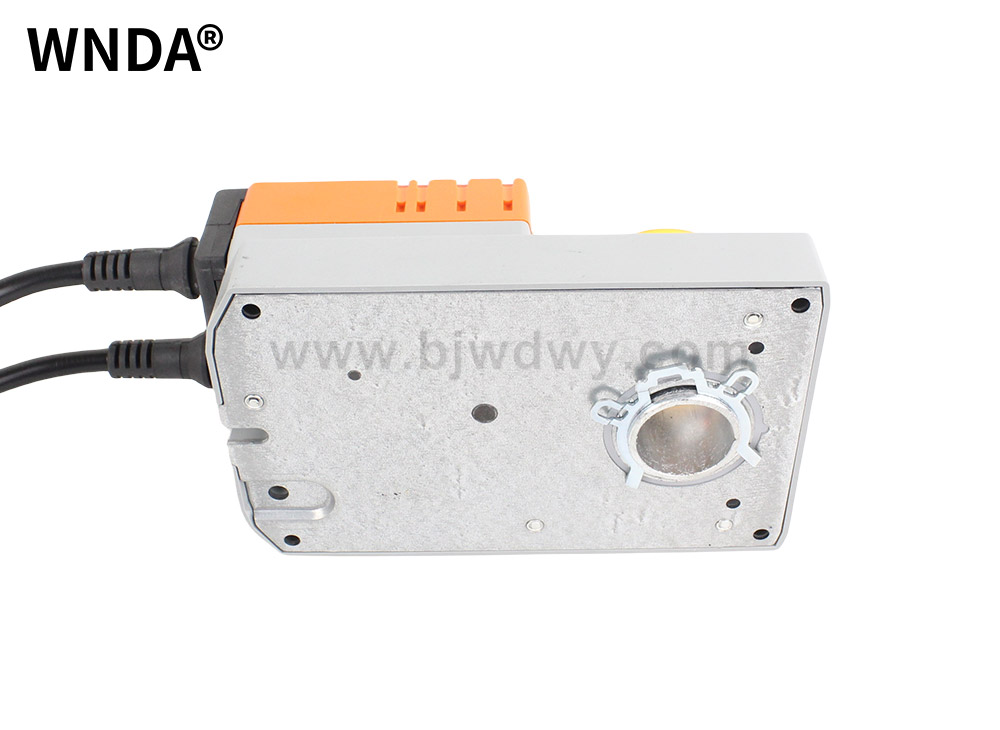

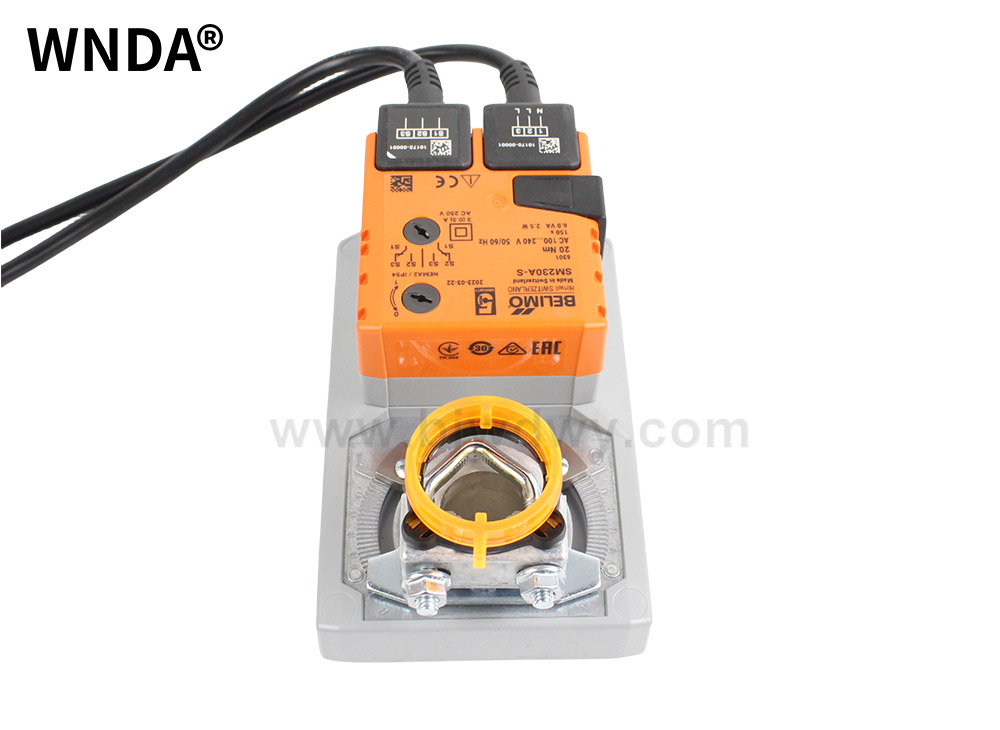

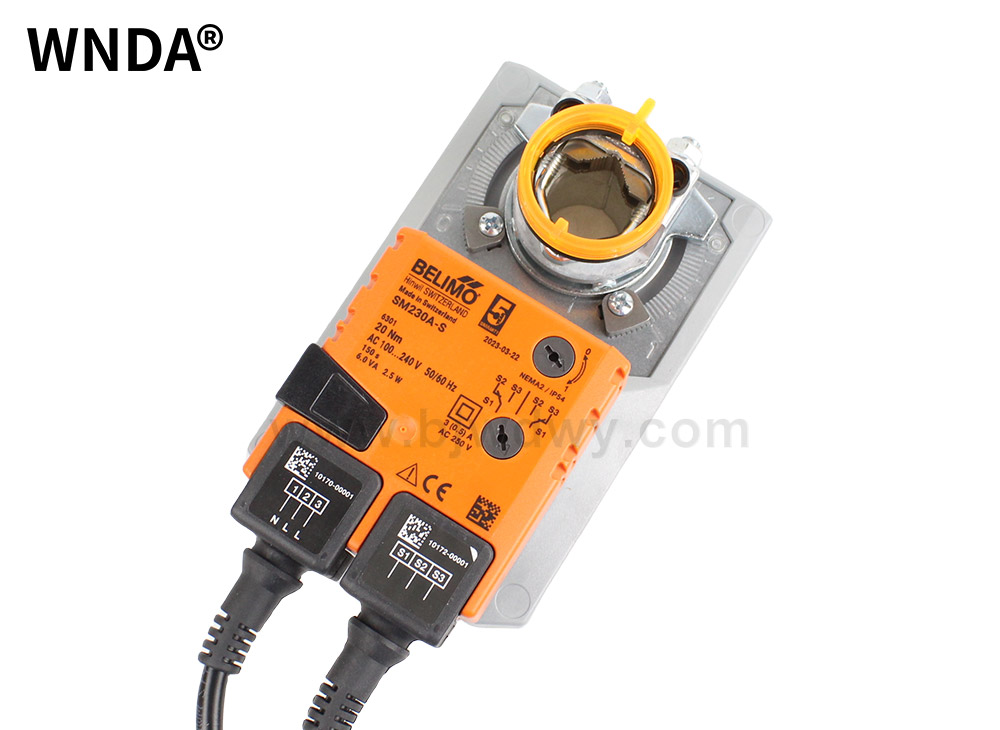

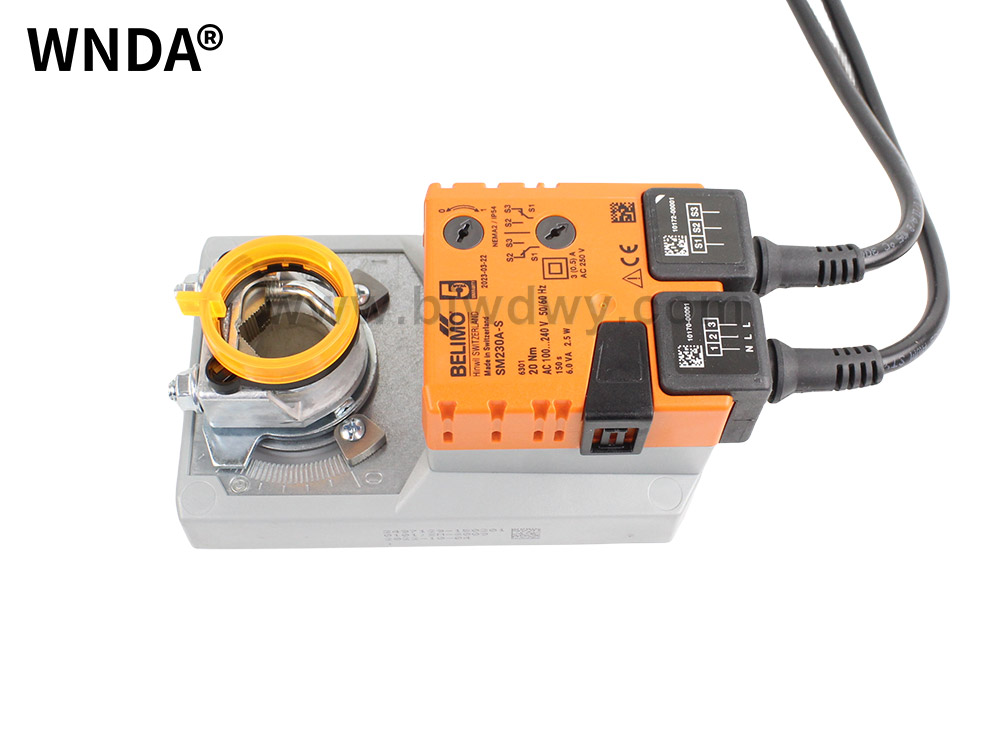

BELIMO 风阀执行器 SM230A-S
执行器开关型or三态型控制,做工精细工作稳定,免维护安装方便,安全可靠经久耐用,外形小巧。
SM230A-S通用风门执行器专为暖通系统内的风门控制而设计。控制方式;开关型或三态型。
技术参数:
电压 交流/直流:AC 100...240 V
功耗(运行):2.5 W
功耗(保持):0.6 W
线缆尺寸大小的功耗:6 VA
辅助开关:1x SPDT
连接电源控制:电缆 1 m, 3x 0.75 mm²
连接辅助开关:电缆 1 m, 3 x 0.75 mm²
扭矩:20 Nm
控制类型:开关型,三态
电机运行方向:可用开关选择 0 (逆时针旋转) / 1 (顺时针旋转)
手动操作:按下手动操作钮,执行器齿轮机构解锁
旋转角度:95
电机运行时间:150 s / 90°
机械接口:通用轴夹持器,可逆 10...20 mm
防护等级:IP54
NEMA 防护等级:NEMA 2
外壳类型:UL Enclosure Type 2
环境温度:-30...50°C [-22...122°F]

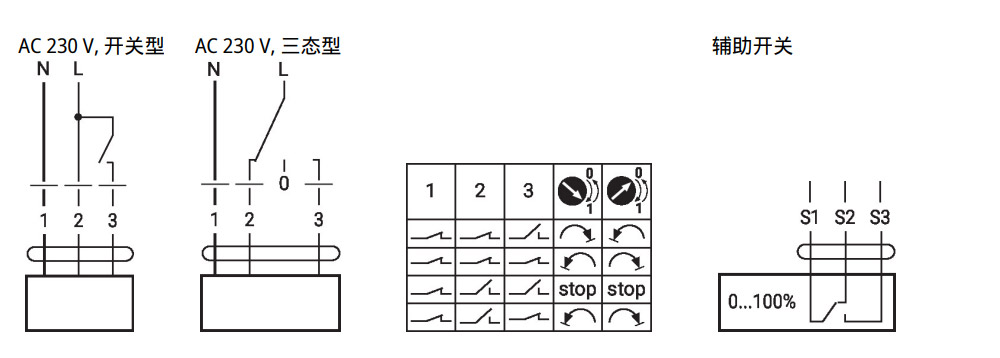

接线图:

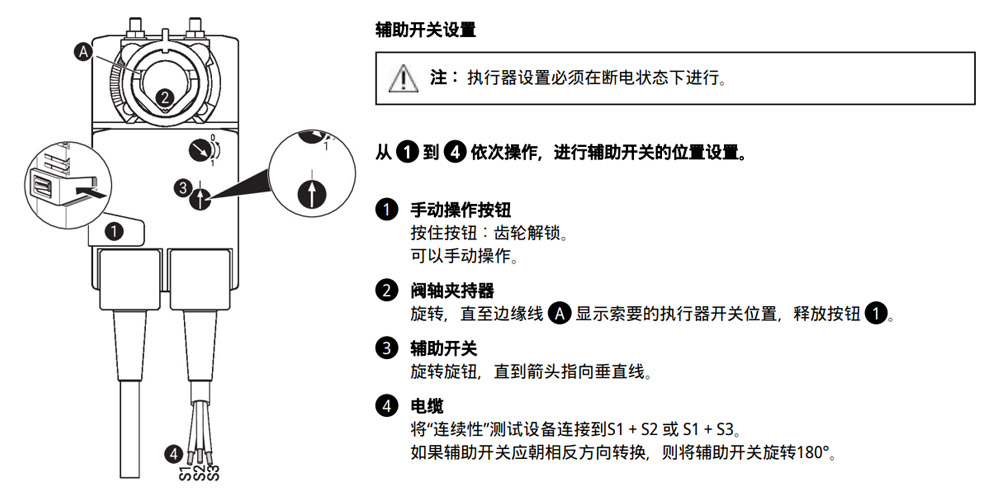

操作控制及面板指示图:

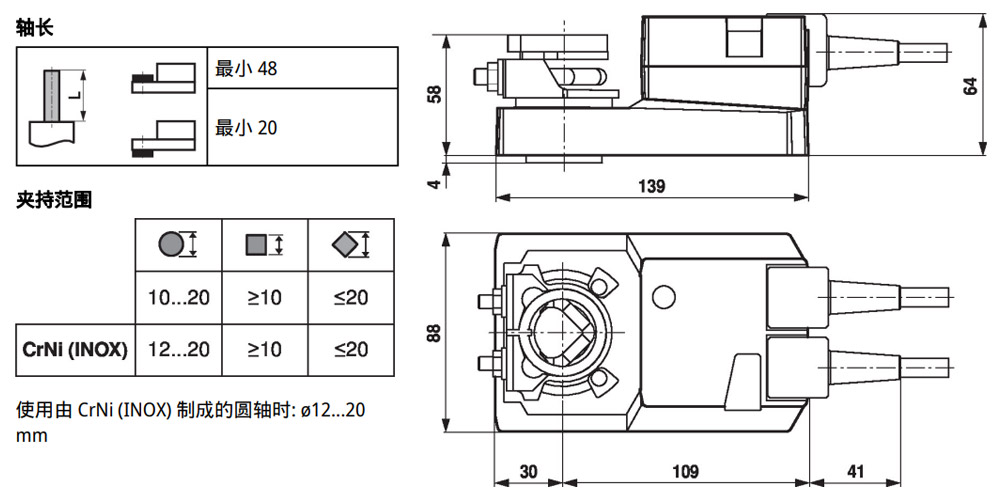

尺寸图:
