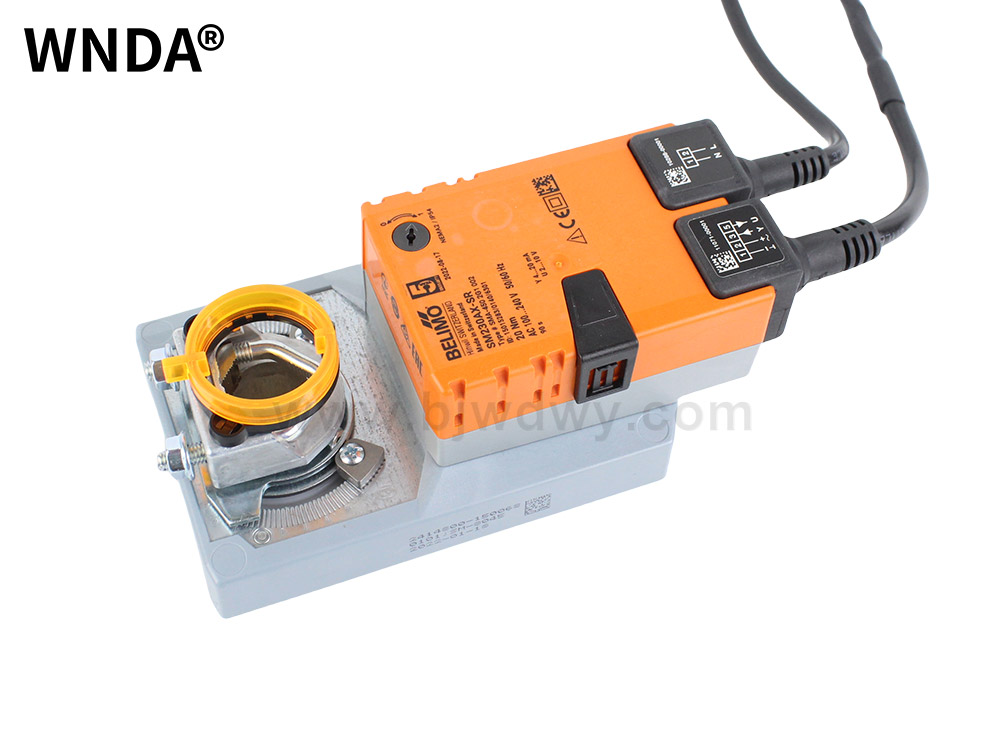

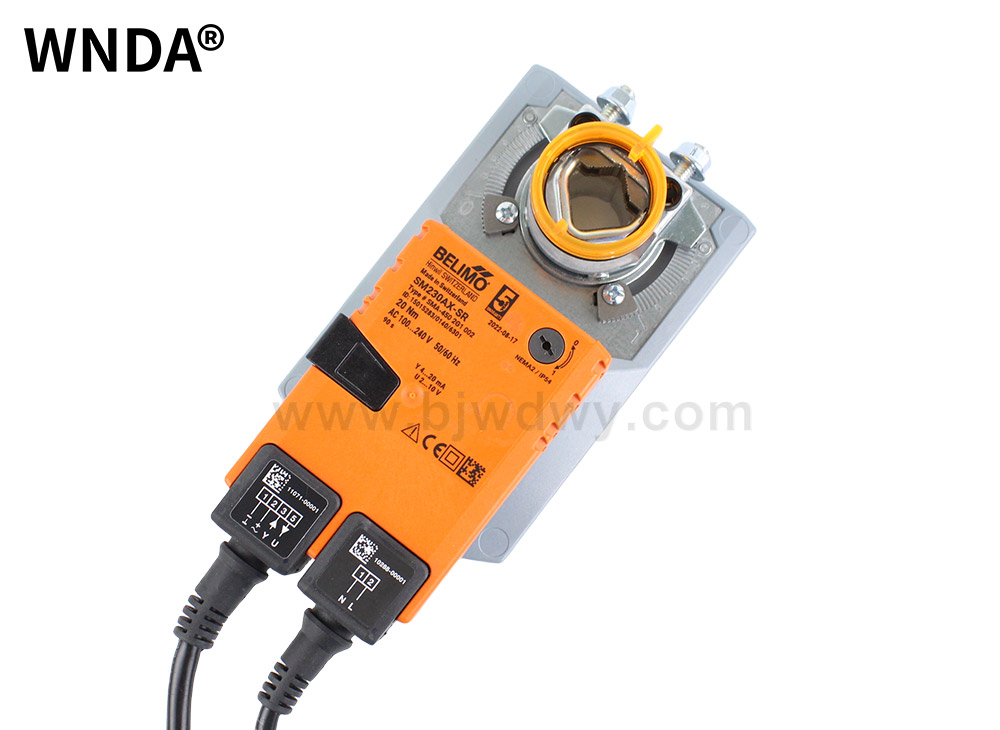

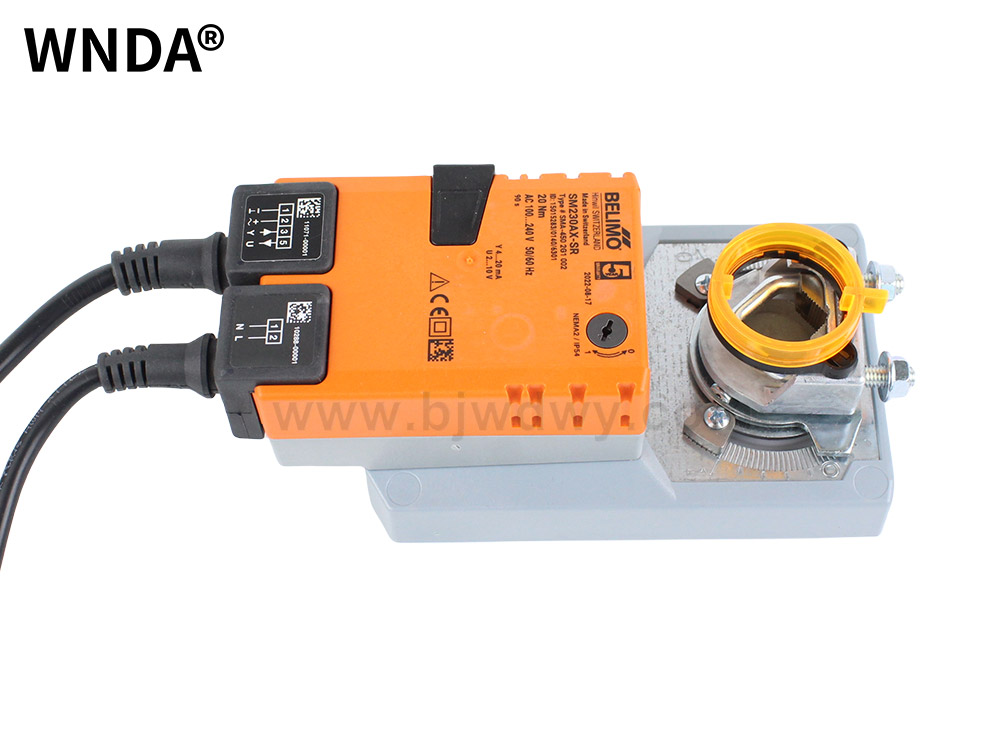

BELIMO 风阀执行器 SM230AX-SR

SM230AX-SR  专为暖通系统内的风门控制而设计

技术参数：

电压 交流/直流：AC 100...240 V

功耗（运行）：3.5 W

功耗（保持）：1 W

线缆尺寸大小的功耗：6.5 VA

连接电源：电缆 1 m, 2 x 0.75 mm²

连接控制：电缆 1 m, 4 x 0.75 mm²

扭矩：20 Nm

控制类型：DC 2...10 V

电机运行方向：可用开关选择 0/1

手动操作：按下手动操作钮，执行器齿轮机构解锁

旋转角度：95

电机运行时间：90 s / 90°

机械接口：通用轴夹持器，可逆 10...20 mm

防护等级：IP54

NEMA 防护等级：NEMA 2

外壳类型：UL Enclosure Type 2

环境温度：-30...50°C [-22...122°F]

接线图：

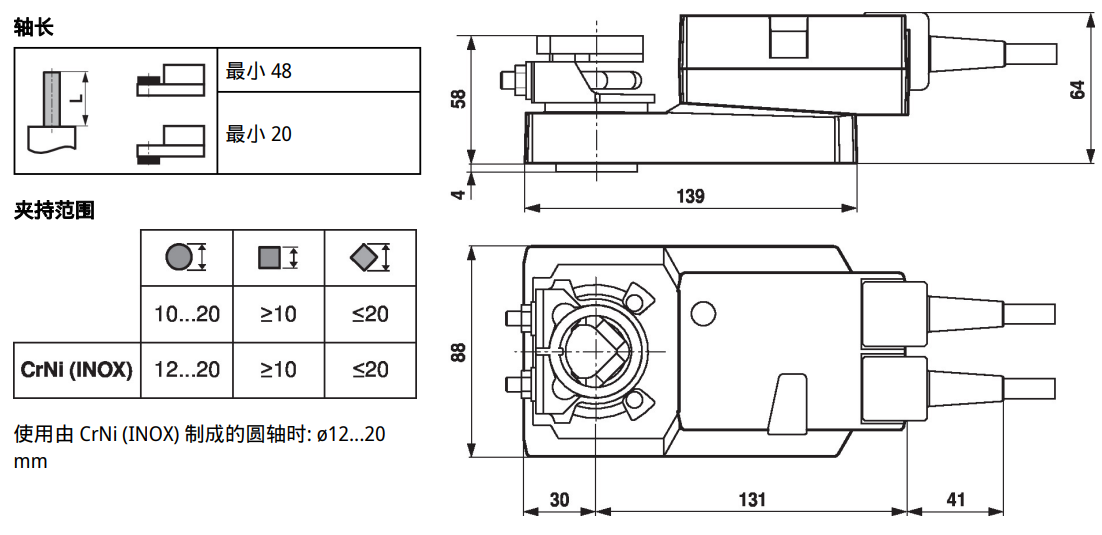

尺寸图：
