BELIMO 角行程执行器 SM24A-S

瑞士BELIMO搏力谋角行程执行器

SM24A-S通用风门执行器专为暖通系统内的风门控制而设计，控制方式；开关型或三态型

技术参数：

电压 交流/直流：AC/DC 24 V

风阀尺寸约： 4 m²

功耗（运行）：2 W

功耗（保持）：0.2 W

线缆尺寸大小的功耗：4 VA

辅助开关：1x SPDT

连接电源控制：电缆 1 m, 3x 0.75 mm²

连接辅助开关：电缆 1 m, 3 x 0.75 mm²

扭矩：20 Nm

控制类型：开关型、三态

带有集成辅助开关

电机运行方向：可用开关选择 0 (逆时针旋转) / 1 (顺时针旋转)

手动操作：按下手动操作钮，执行器齿轮机构解锁

旋转角度：95

电机运行时间：150 s / 90°

机械接口：通用轴夹持器 8...26.7 mm

防护等级：IP54

NEMA 防护等级：NEMA 2

外壳类型：UL Enclosure Type 2

环境温度：-30...50°C [-22...122°F]

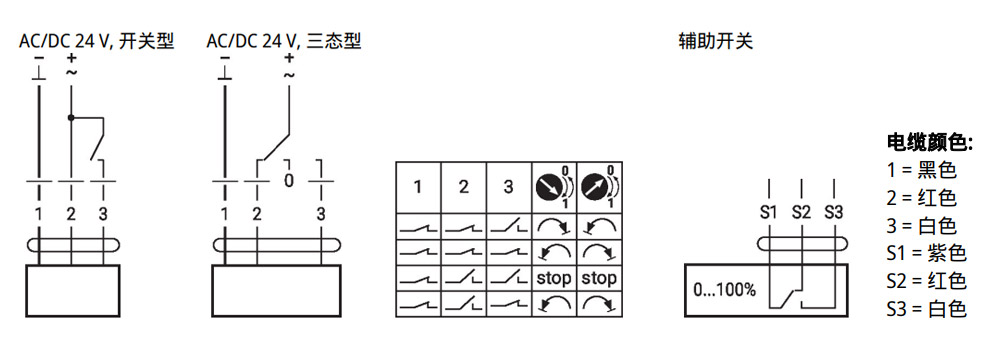

接线图：

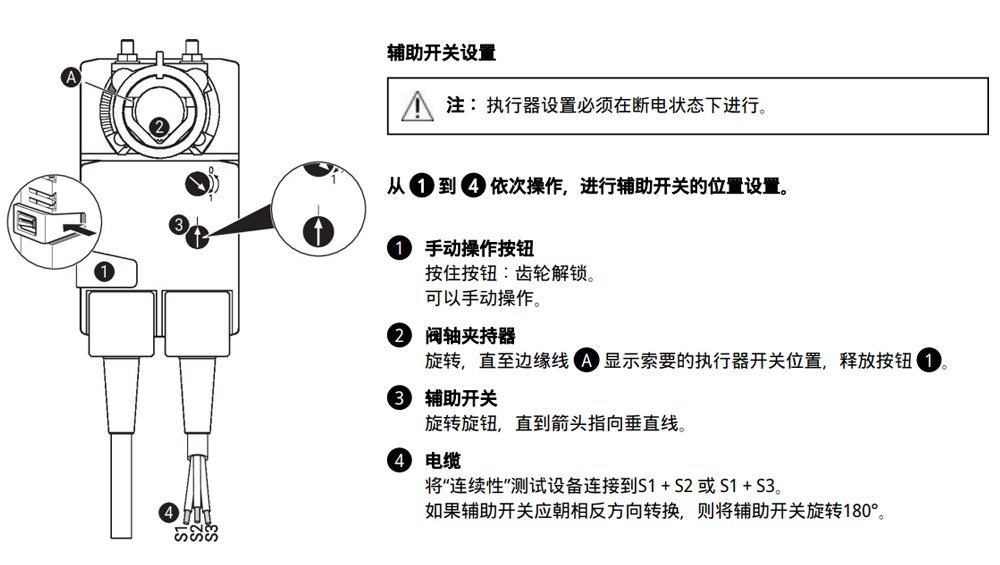

操作控制及面板指示图：

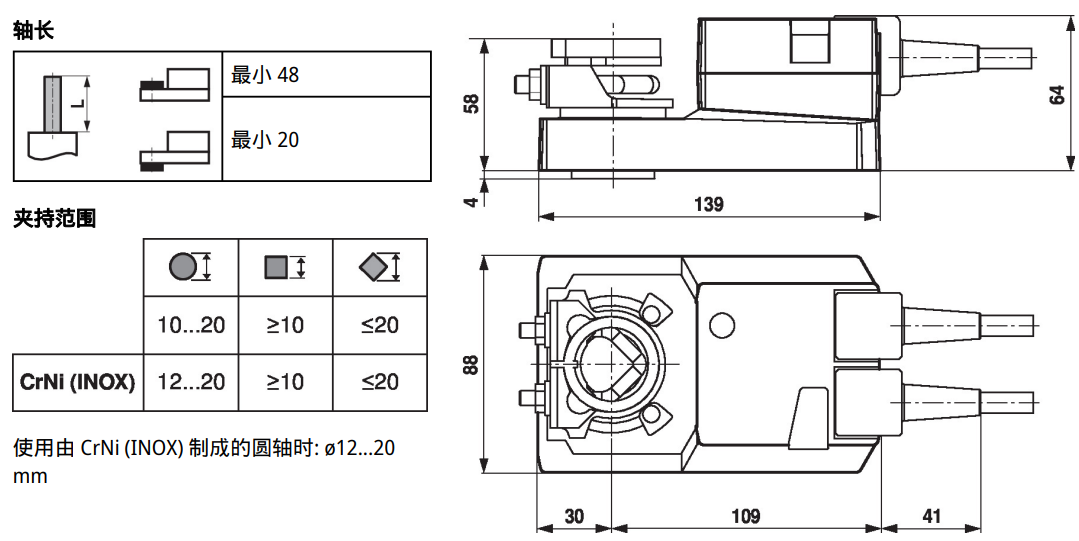

尺寸图：
