BELIMO 二通控制球阀R6...AO

二通控制球阀DN65...150等百分比特性，可用于冷、热水调节控制应用

· 空调系统的水路控制 ·供暖系统的水路控制

工作原理：控制球阀由角行程执行器来驱动。执行器接收标准的调节型或三态型信号，将阀球（节流元件）旋转到控制信号指示的位置。

等百分比特性：内置的配流盘保证等百分比流量特性。

技术参数：

介质：冷、热水，最大浓度50%的乙二醇溶液

介质温度：-5...+100°C

额定压力：1600kPa

流量特性：等百分比

可控比：Sv>100

泄漏率：泄漏等级 A，密封(EN 12266-1)

阀管连接：法兰连接 ISO 7005-2

压差 △Pmax ：DN65...125 350kPa (200kPa为低噪音工作压力) DN150 <250kPa

关闭压力 △Ps ：DN65...125 700kPa   DN150 400kPa

旋转角度：90°

安装位置：向上垂直或水平安装（参照阀轴）

维护：免维护

阀门材质

阀体：GG25灰铸铁（聚酯涂层）

阀球：不锈钢

阀座：RPTFE (DN65...125) TFM1600 (DN150)

阀轴：不锈钢

O形密封圈：EPDM

配流盘：不锈钢

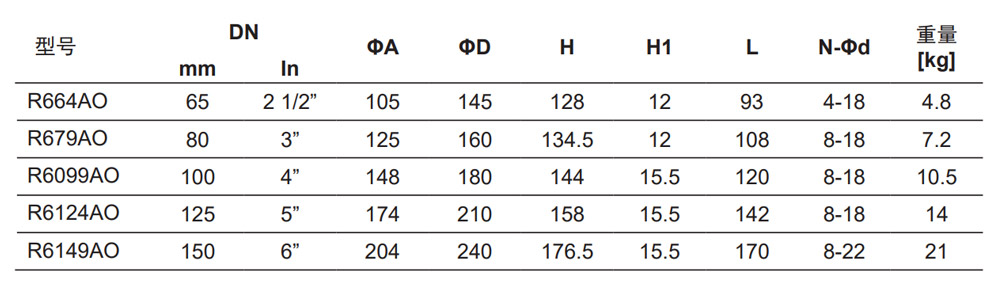

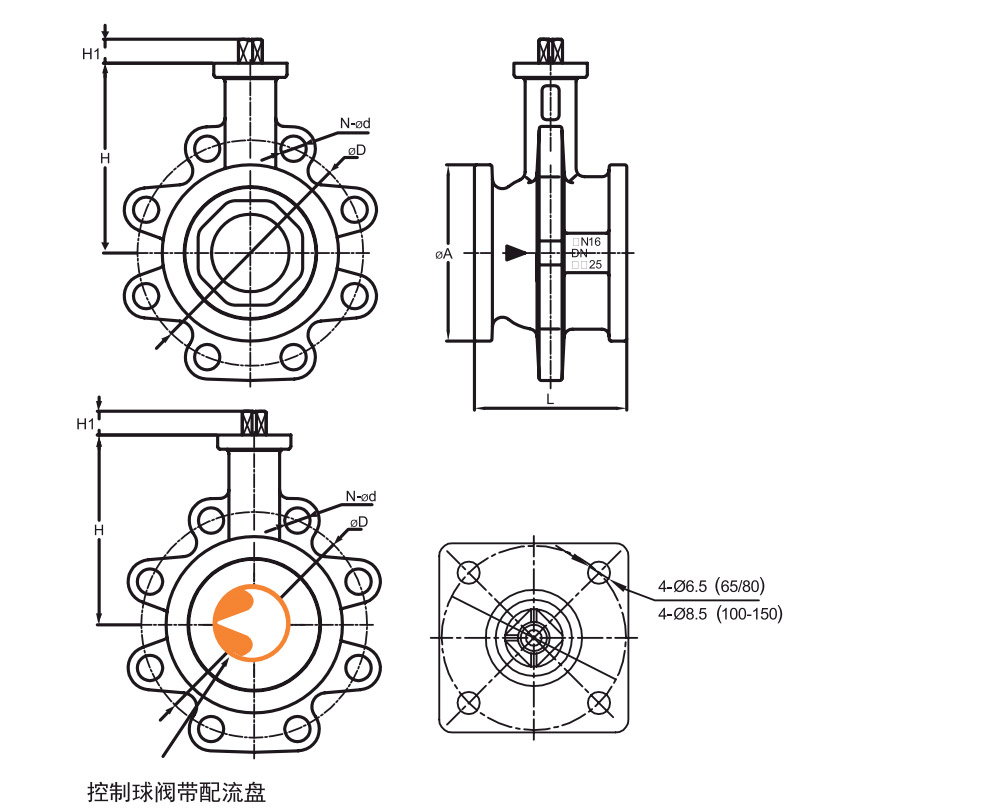

尺寸图：
