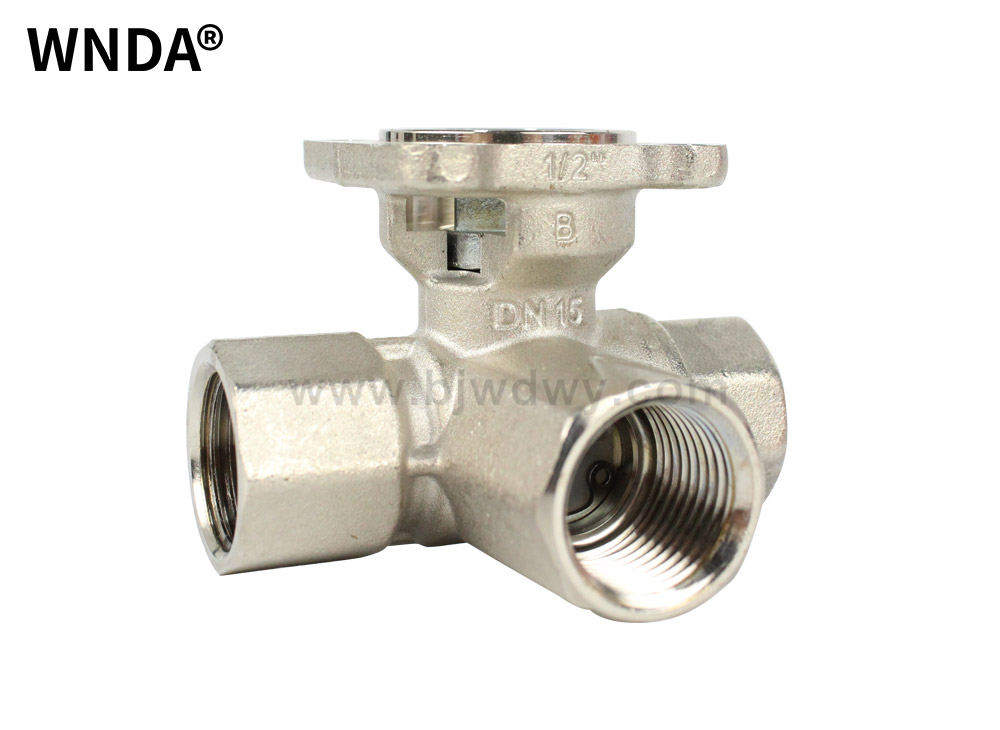

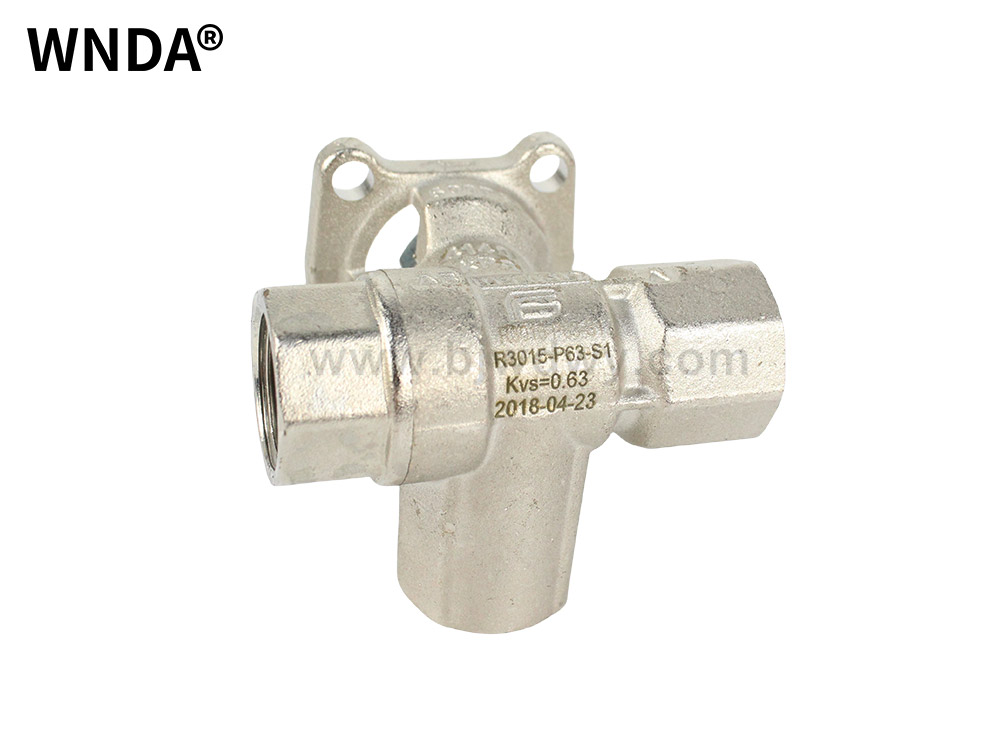

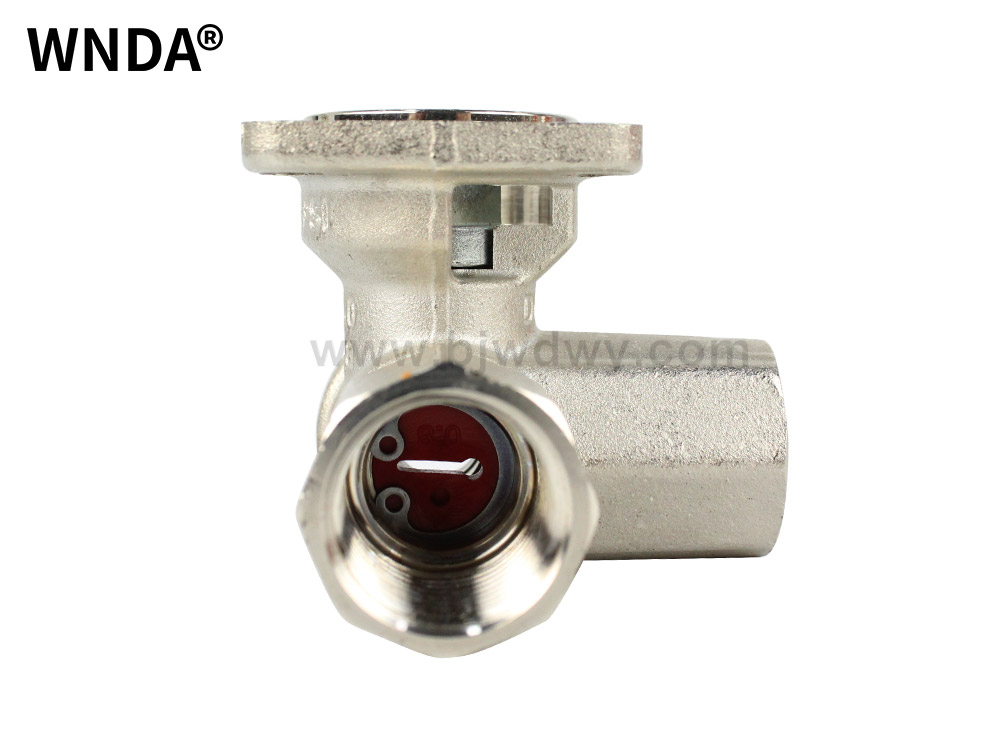

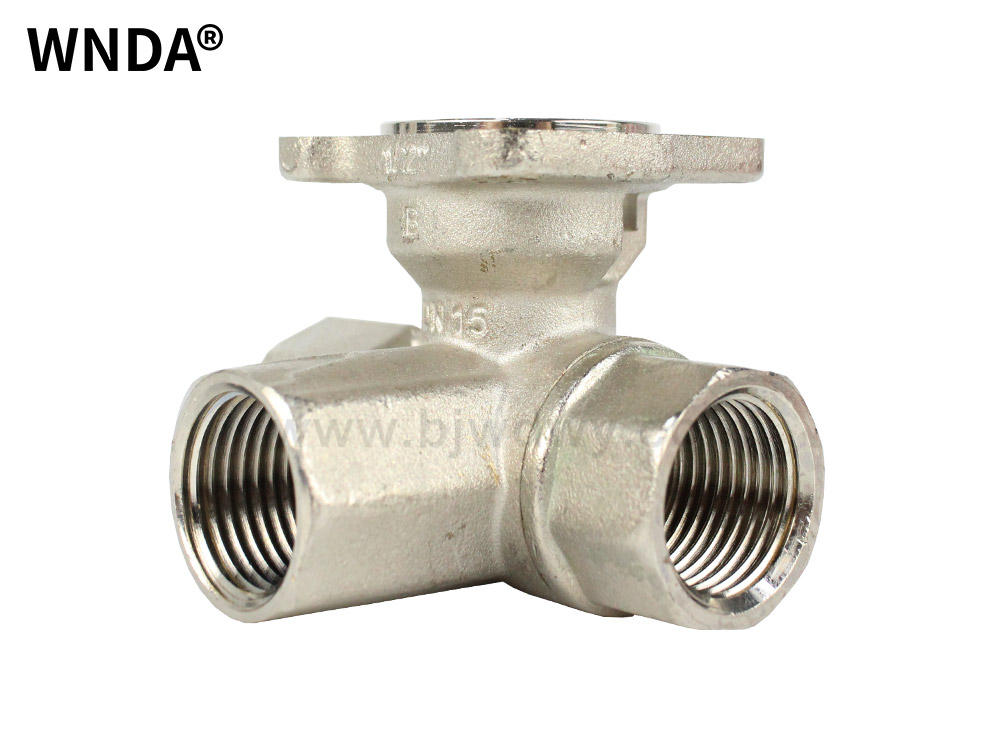

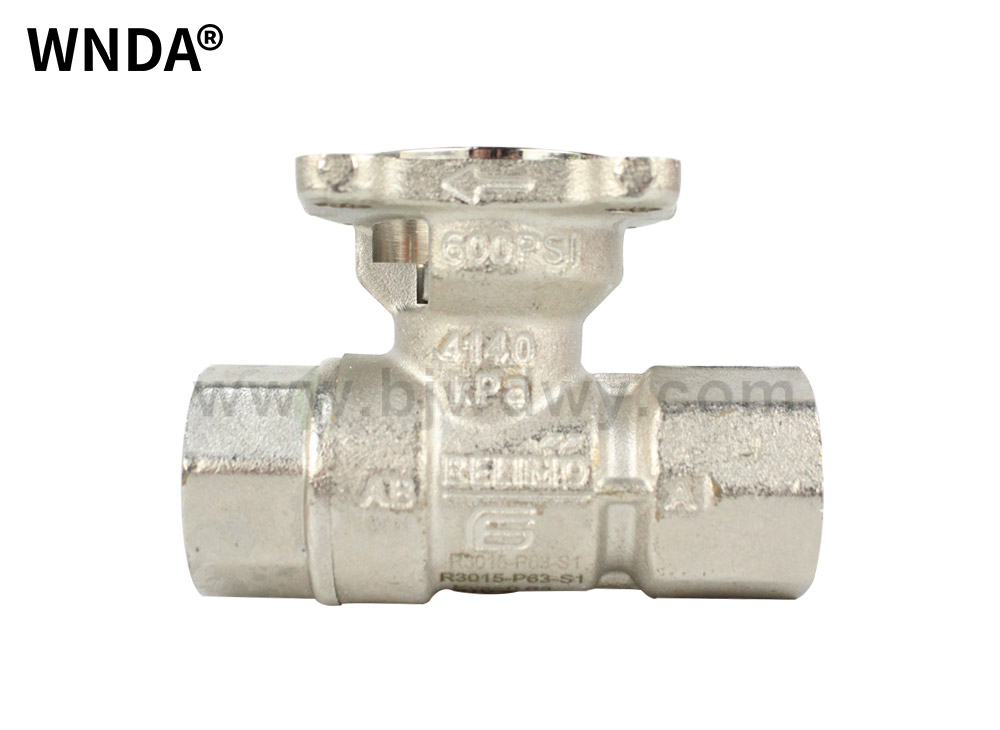

BELIMO 三通球阀 R3015-6P3-S1

瑞士BELIMO搏力谋 R3015-6P3-S1  电动球阀3通内螺纹阀体

特性控制阀, 3 通, 内螺纹• 用于闭式的冷、热水系统• 用于供热通风系统中水侧的调节控制• 气密性 (控制通路 A - AB)

技术参数：

介质： 冷、热水，最大浓度50%的乙二醇溶液

介质温度： -10...120°C

介质温度说明： 流体温度在-10...2°C范围内时，推荐使用阀轴加热器或阀脖延伸件。允许的介质温度范围将根据配置的执行器系列受到限制。可以在执行器的技术数据表中查询到相关参数信息。

关闭压力 ∆ps： 1400 kPa

压差 Δpmax：350 kPa

压差注释 200 kPa，适用于低噪音运行

流量： 旁通 B - AB: kvs值的70％

流量特性： 控制通路 A – AB: 等百分比 (VDI/VDE 2178)，在开启范围内优化通 B - AB: 线性流量特性 (VDI/VDE 2178)

泄漏率： 控制通路 A – AB: 气密，泄漏等级 A (EN12266-1)旁通 B – AB: 泄漏等级 I (EN 1349 和EN60534-4) 1...2% 的kvs值相对于该DN的最大值

旋转角度： 90°

旋转角度说明： 运行范围控制通路 A - AB: 15 ... 90°旁通 B - AB: 15 ... 70°

管道连接： 内螺纹 ISO 7-1

安装位置： 向上垂直或水平安装 (参照阀轴)

维护： 免维护

材质

阀体： 镀镍黄铜阀体

阀体涂层： 镀镍

阀芯： 不锈钢

阀轴： 不锈钢

阀轴密封： EPDM材质O形密封圈

阀座： PTFE，EPDM材质O形密封圈

配流盘： ETFE (DN 15, 20, 25, 32, 40, 50)不锈钢 (DN 40, 50)

尺寸图：
