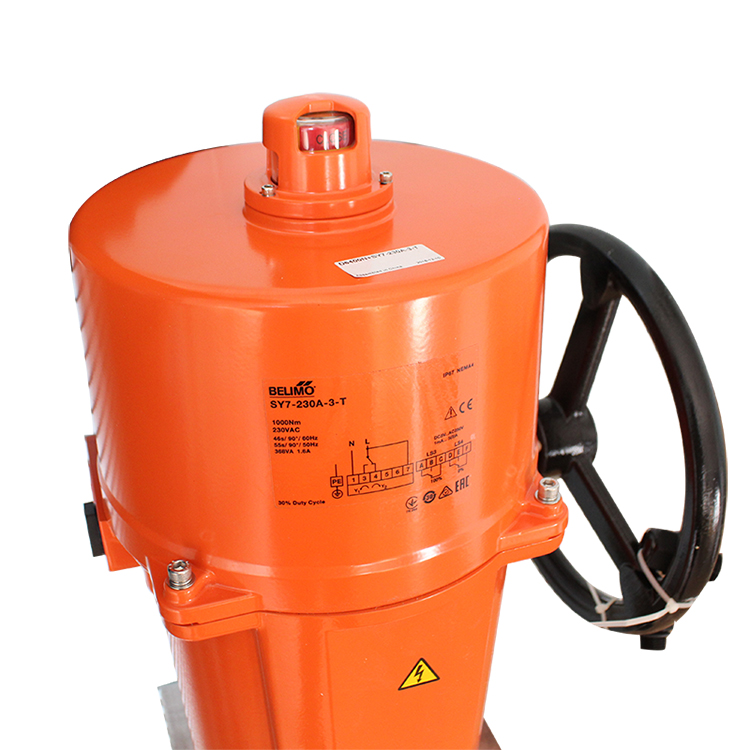

搏力谋BELIMO蝶阀SY7-230A-3-T-D6400N

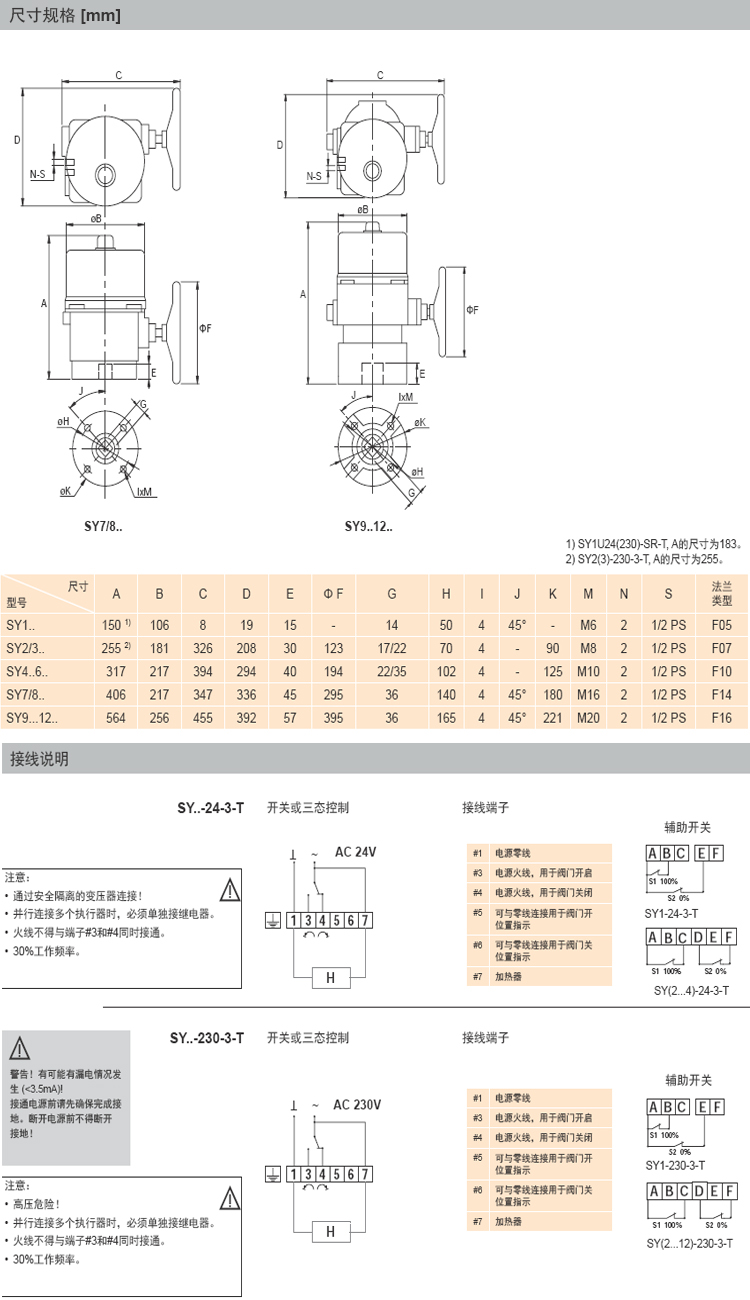

SY……大扭矩多功能执行器，通用大扭矩执行器；适用于DN50…600蝶阀，扭矩；35…3500Nm;开关型或三态型执行器；SY…24-3-T;SY..230-3-T;调节型执行器；SY1U24-SR-T,SY1U230-SR-T,SY..U24-MF-T,SY..U230-MF-T,

额定电圧；     AC,24V±10%

SY….3-T,SY…-SR-T; AC230V±10%

额定电压范围； AC21.6..26.4V

SY….3-T,SY…-SR-T; 207..253V

连接电缆；     1/2电缆接头，螺纹连接端子

电机保护；      绝缘等级H(SYI),绝缘等级(FSY2..12)

齿轮组；         高合金刚齿轮组

控制信号Y;        DC(0)2…10V

灵敏度；         200Mv

位置反馈信号U;   DC(0)2..10V

旋转角度；       90°(电子限位)，最大95°（手动操作）

位置指示；       圆顶状位置指示

辅助开关；       2×SPDT3A,AC230V(SY1)；2×SPDT5A,AC230V(SY2..12)

运行环境温度；   -20…+60℃

湿度；           5…95%相对湿度，吴结露

电气防护等级；   IP67

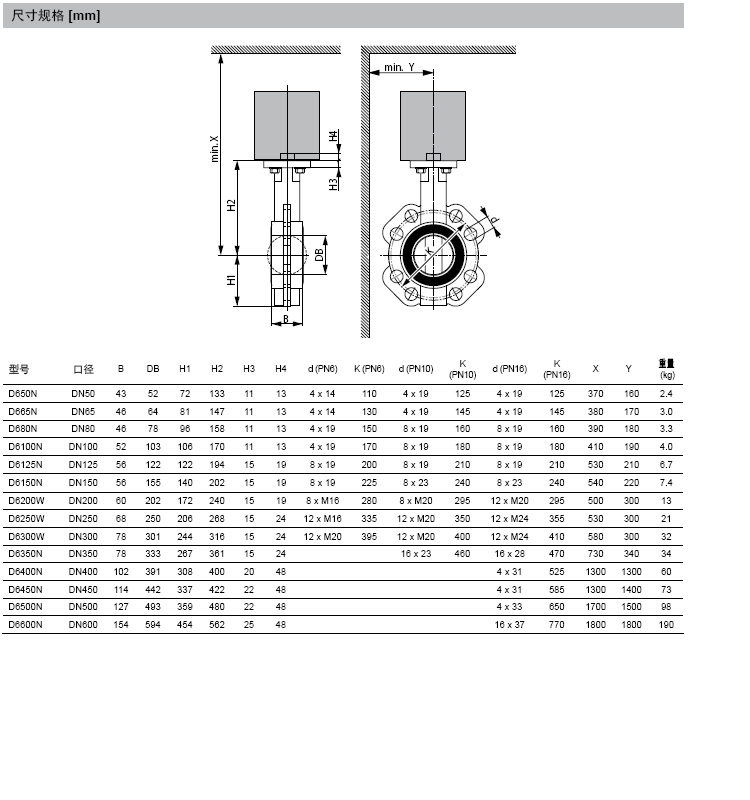

D6400N对夹式蝶阀用于冷热水的开关型或调节型控制，应用；主要应用包括；冷冻水系统，冷却水系统；自动切换系统，大型空气处理机组水路控制，压差旁通控制等。

介质；    冷，热水，最大浓度50%的乙二醇溶液

介质温度； -20..+120℃

额定压力； 1600kpa

渗漏率；  密封（EN12266-1RateA）

阀管连接；PN6/10/16,法兰连接LSO7005-2(DN50..300)

 旋转角度；90°

安转位置；垂直或水平（不得倒装）

合适的连接法兰；符合Lso7005-2以及EN1092-2

维护；          免维护

材质；阀体EN-JS1030(GGG40),环氧粉末

     阀板；SS304不锈钢

      阀轴 ；SS416/SS420不锈钢

     阀轴密封；  EPDMO形圈

      轴套；RPTFE,铜，钢

      阀座；EPDMO
